LTC4244（坚固的 CompactPCI 总线热插拔控制器）-AD代理

LTC4244的基本参数

制造厂商：AD
产品类别：热插拔控制器
技术类目：PCI 热插拔控制器
功能描述：坚固的 CompactPCI 总线热插拔控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4244的产品详情：

LTC4244 / LTC4244-1 是允许从一个 CompactPCI 总线插槽安全地进行电路板插拔操作的热插拔 (Hot Swap) 控制器。外部 N 沟道晶体管负责控制 5V 和 3.3V 电源，而片内开关则控制 ±12V 电源。能够以一种可调速率使 3.3V 和 5V 电源斜坡上升。电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。在上电周期结束之后，TIMER 引脚电容器起辅助 VCC 的作用，从而使得 LTC4244 / LTC4244-1 能够在 12VIN 电源上存在电压尖峰的情况下正常运作，并不会发生中断。当所有 4 个电源均处在容限范围之内时，PWRGD 输出发出指示信号。OFF/ON 引脚用于实现电路板电源的通 / 断循环或使电路断路器复位。PRECHARGE 输出可用于在板卡插拔期间给总线 I/O 引脚施加偏置。PCI_RST# 与 HEALTHY# 实现了片内整合，旨在产生 LOCAL_PCI_RST#。

应用

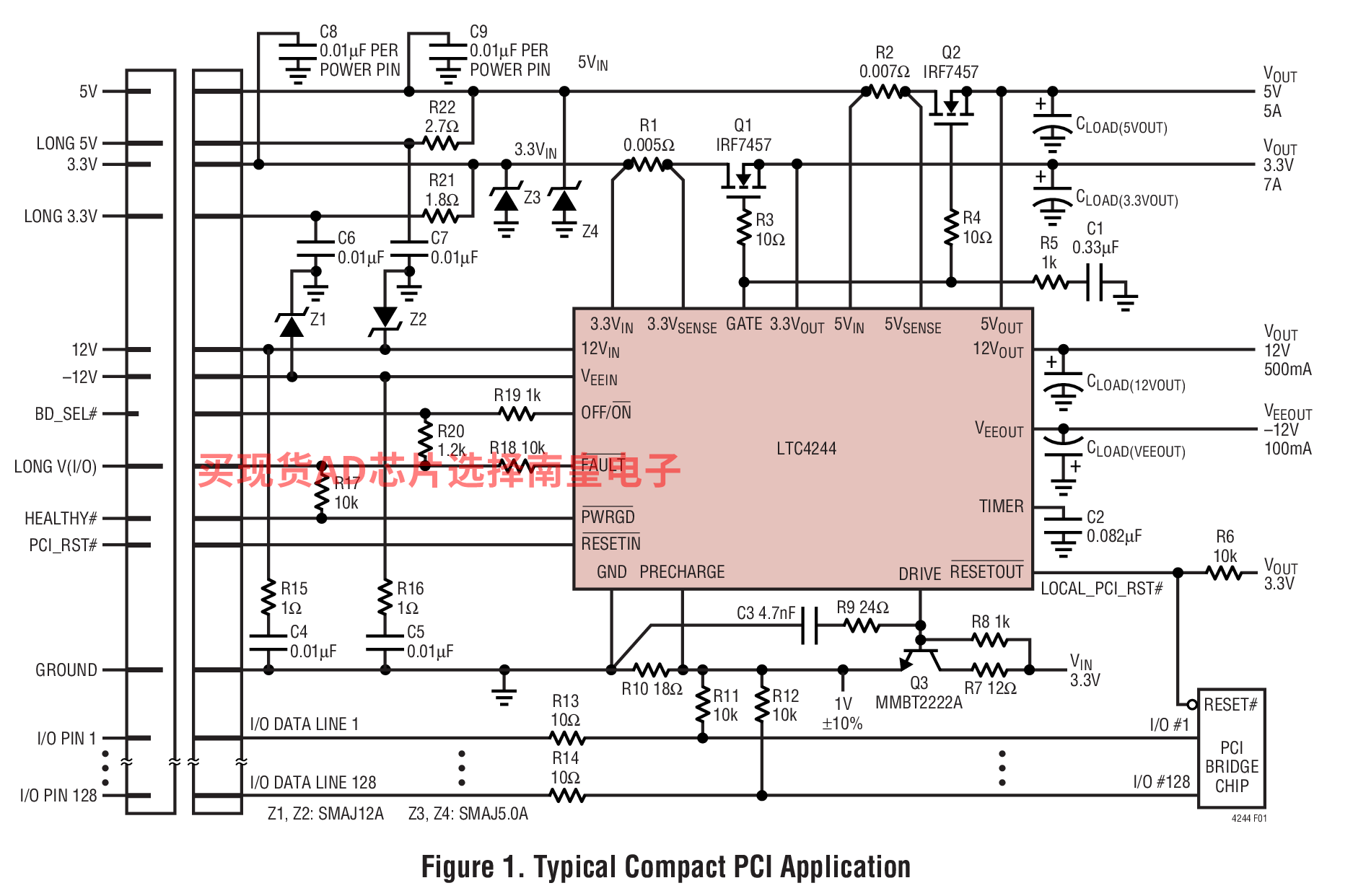

带电电路板插入 CompactPCI 总线

LTC4244的优势和特点：

可控制 –12V、3.3V、5V 和 12V 电源
用于 12VIN 和 –12VIN 输入引脚的 ±14.4V 绝对最大额定值
对电源电压瞬变不敏感
具电路断路器的可调折返电流限制功能电路
片内 LOCAL_PCI_RST# 逻辑电路
PRECHARGE 输出在板卡插拔期间给 I/O 引脚施加偏置
LTC4244-1 专为没有 –12V 的应用而设计

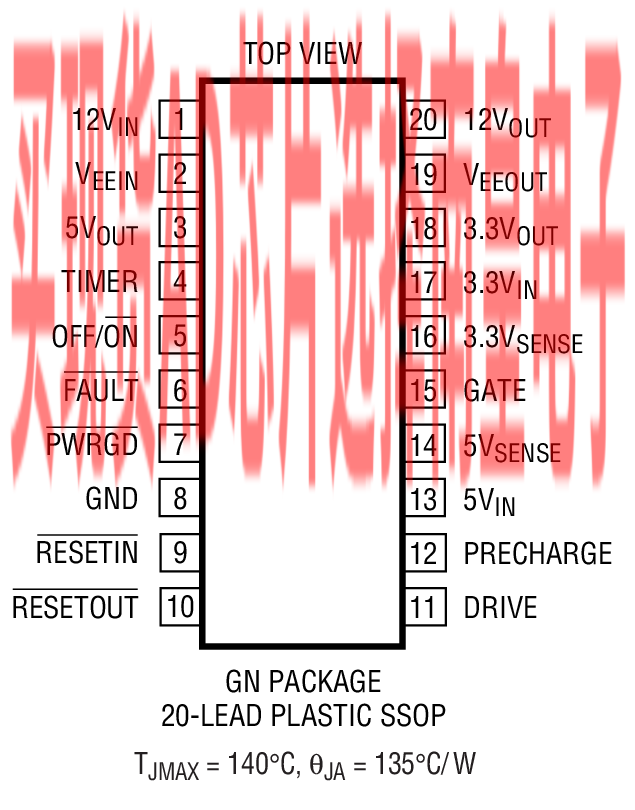

采用 20 引脚窄体 SSOP 封装

LTC4244具体的完整产品型号参数及价格（美元）：

LTC4244CGN#PBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：5.13（100-499个）；4.4（1000+个）

LTC4244CGN#TRPBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.13（100-499个）；4.4（1000+个）

LTC4244CGN-1#PBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：5.13（100-499个）；4.4（1000+个）

LTC4244CGN-1#TRPBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.13（100-499个）；4.4（1000+个）

LTC4244IGN#PBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：5.78（100-499个）；5.01（1000+个）

LTC4244IGN#TRPBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.78（100-499个）；5.01（1000+个）

LTC4244IGN-1#PBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：5.78（100-499个）；5.01（1000+个）

LTC4244IGN-1#TRPBF，封装：20-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.78（100-499个）；5.01（1000+个）

LTC4244的评估套件：
