LTC4242（用于PCI Express 的双插槽热插拨控制器）-AD代理

LTC4242的基本参数

制造厂商：AD
产品类别：热插拔控制器
技术类目：PCI 热插拔控制器
功能描述：用于PCI Express 的双插槽热插拨控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4242的产品详情：

LTC4242 热插拨 (Hot Swap) 控制器允许对 PCI Express 背板进行电路板的安全插拨 (针对两个独立插槽)。外部 N 沟道晶体管负责控制 12V 和 3.3V 电源，而集成开关则用于控制 3.3V 辅助电源。12V 和 3.3V 电源均能够调整上电斜率。双级电路断路器和快速有源限流电路可保护所有电源免遭过流故障的损坏。

布设在 VCC 引脚的电源滤波器使 LTC4242 能够承受电源瞬变。EN 输入负责检测 PCI Express 插槽中是否有板卡插入。FAULT 和 AUXFAULT 输出分别用于在主电源和辅助电源上出现过流时向系统发出警示信号。PGOOD 和 AUXPGOOD 输出则负责指示正确的主电源和辅助电源输出。

应用

基于 PCI Express 的 PC 和服务器

面向三路电源系统的热插拨应用

LTC4242的优势和特点：

允许电路板在带电的 PCI Express 背板上安全地插拨

可控制两个独立的 PCI Express 插槽

主电源和辅助电源的独立控制

为 12V 电源输入引脚提供了 20V 的额定电压保护

集成 0.25Ω AUX 开关

不超过 1µs 的故障限

强制接通测试模式

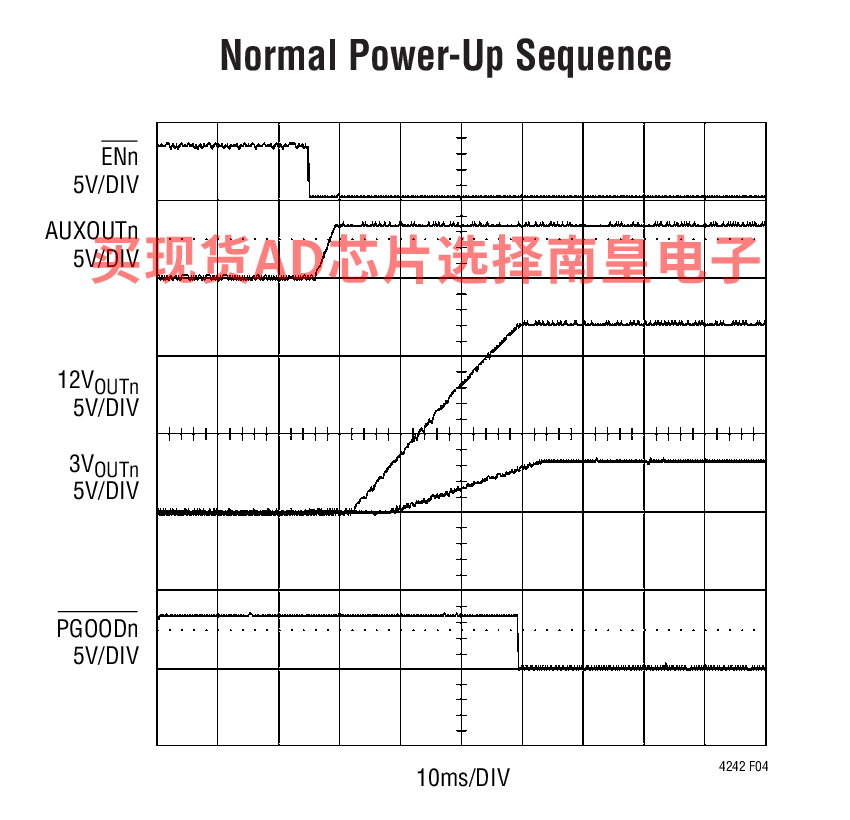

可调电源电压加电斜率

N 沟道 MOSFET 的高压侧驱动器

热停机保护

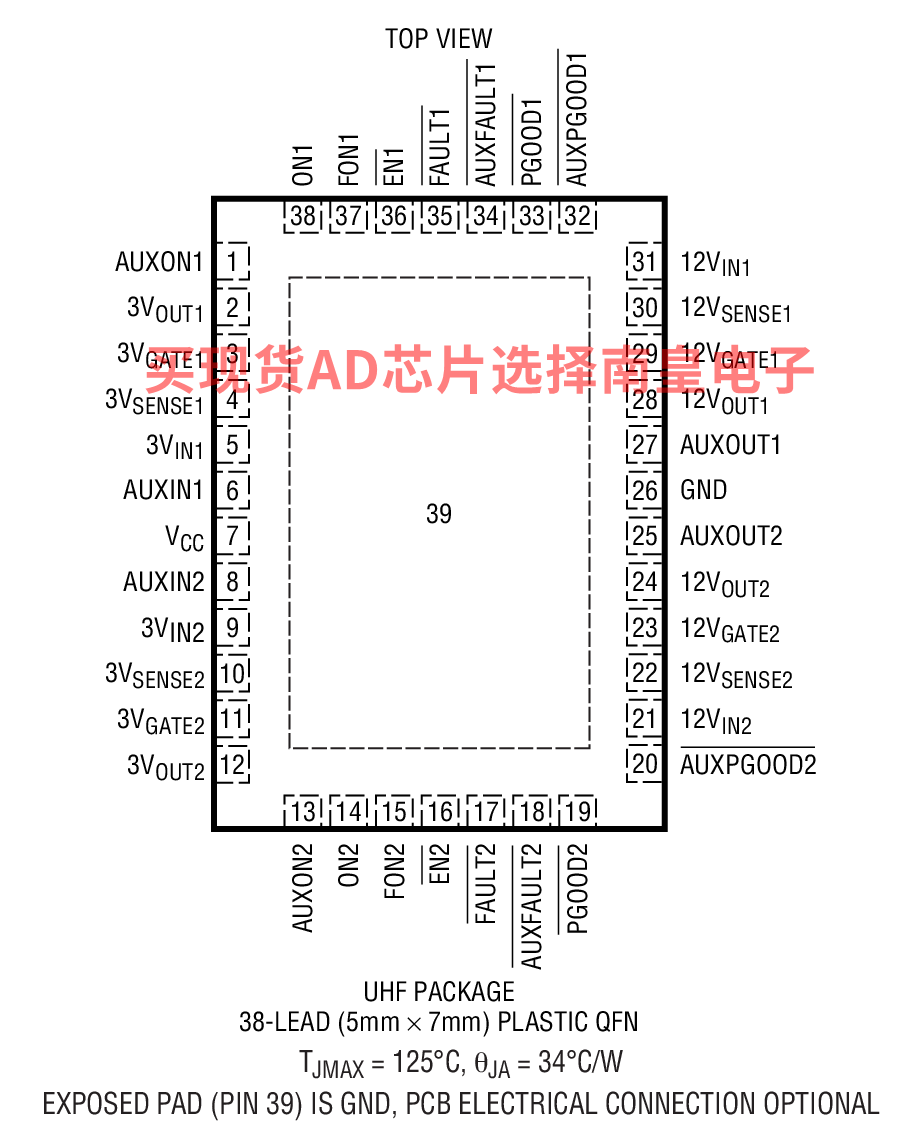

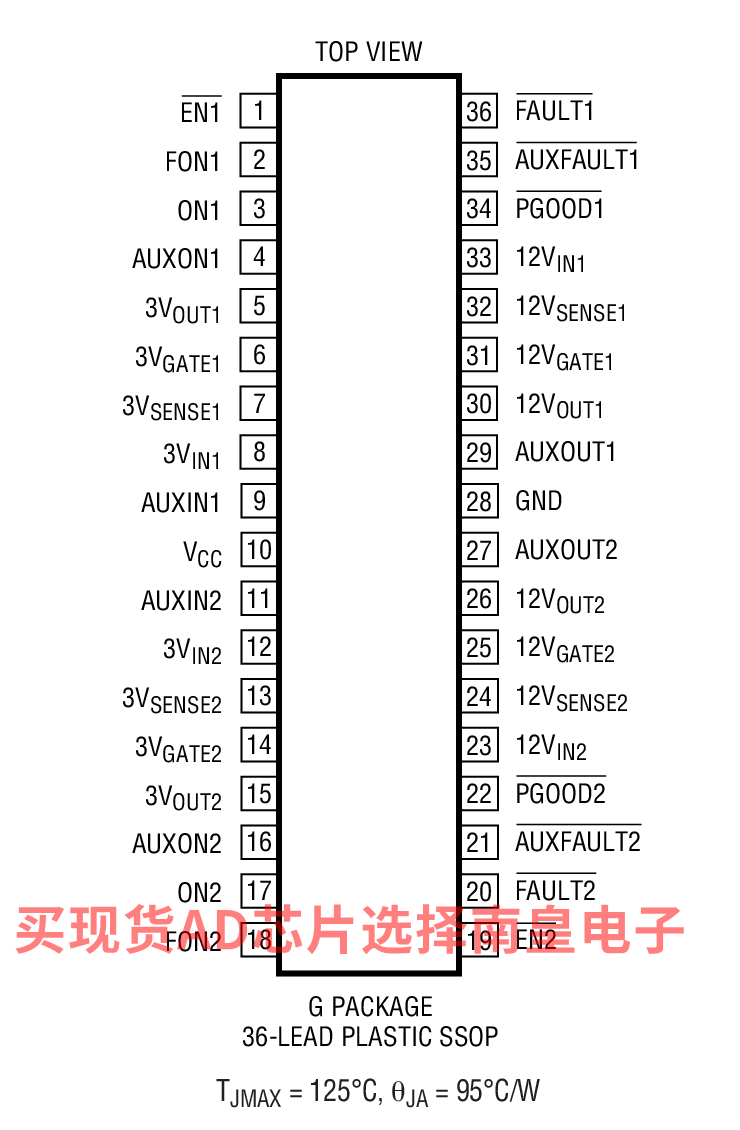

采用 38 引脚 QFN 和 36 引脚 SSOP 封装

LTC4242具体的完整产品型号参数及价格（美元）：

LTC4242CG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：4.38（100-499个）；3.7（1000+个）

LTC4242CG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：4.38（100-499个）；3.7（1000+个）

LTC4242CUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：4.38（100-499个）；3.7（1000+个）

LTC4242CUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.38（100-499个）；3.7（1000+个）

LTC4242IG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：5.23（100-499个）；4.42（1000+个）

LTC4242IG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：5.23（100-499个）；4.42（1000+个）

LTC4242IUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：5.23（100-499个）；4.42（1000+个）

LTC4242IUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.23（100-499个）；4.42（1000+个）

LTC4242的评估套件：

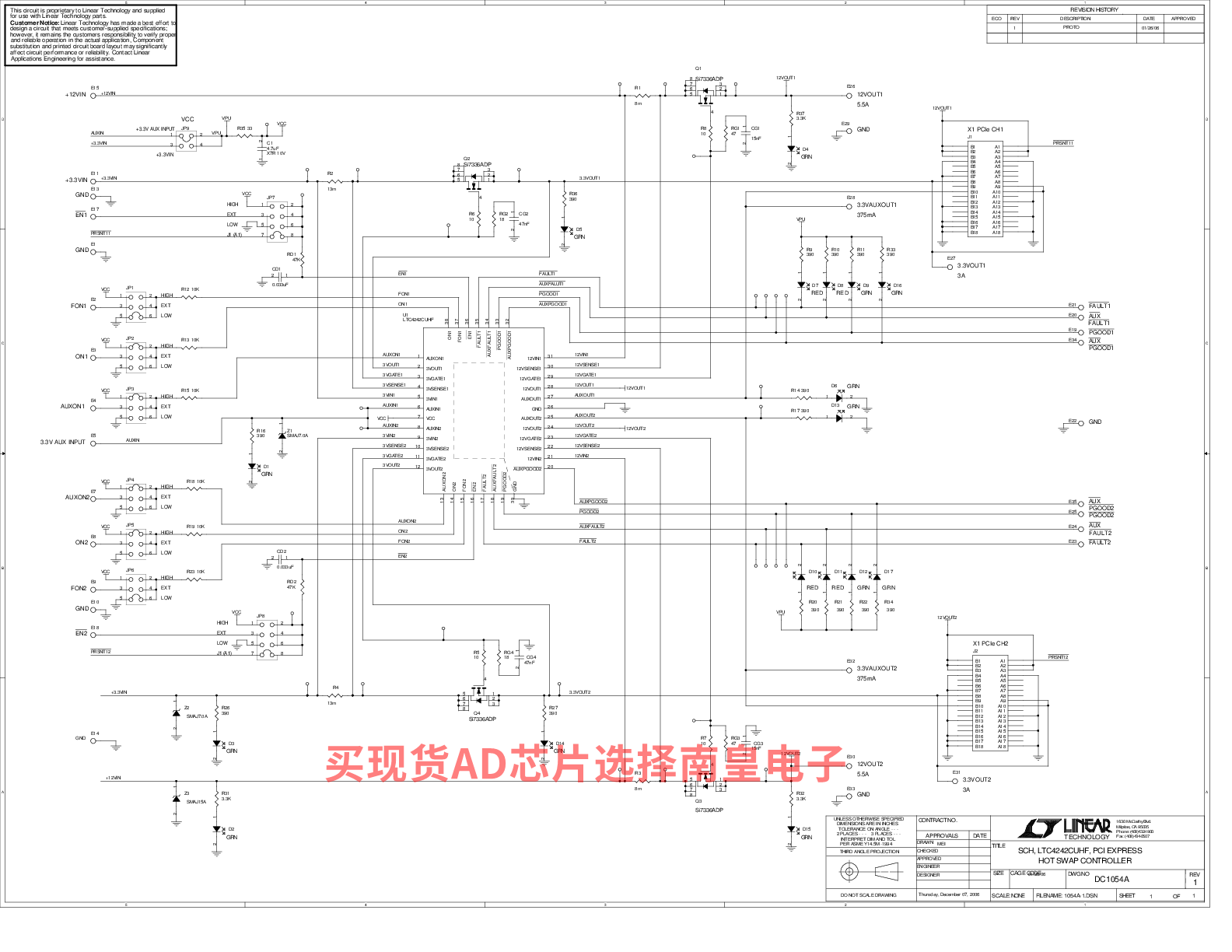

DC1054A/B：DC1054A with DC1054B | LTC4242 Dual PCI Express Hot Swap Controller

DC1054A/B: Demo Board for the LTC4242 Dual Slot Hot Swap Controller for PCI Express.

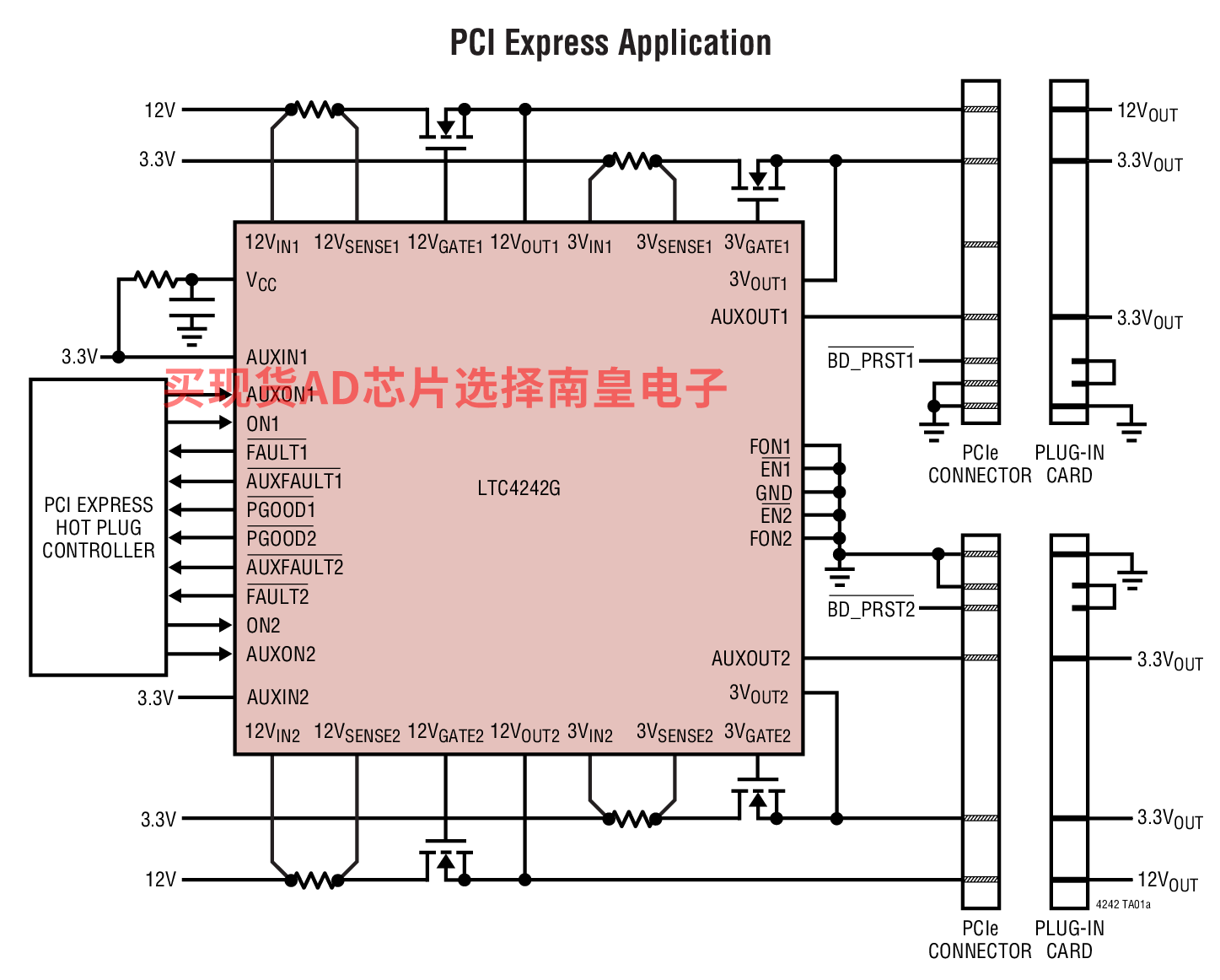

LTC4242的电路图解：

LTC4242的评估套件：
