LTC4240是一款允许从一个带电 CompactPCI总线插槽安全地进行电路板插拔操作的热插拔控制器。LTC4240 具有一个内置的两线式 I2C 兼容型接口，以实现器件功能和电源状态的软件控制和监视。两个外部 N 沟道晶体管负责控制 3.3V 和 5V 电源，而两个内部开关则控制 -12V 和 12V 电源。电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。当所有的电源电压均处在容限范围之内时，PWRGD 输出发出指示信号。OFF/ON 引脚用于实现电路板电源的通 / 断循环或使电路断路器复位。I2C 接口使得用户能够关断或接通器件、设定 RESETOUT、接通状态 LED 驱动器和无惧 12V、-12V 故障。另外，它还允许用户读取 FAULT、RESEIN、RESETOUT、PWRGD、PRSNT1# 和 PRSNT2# 引脚的状态。在某种故障情况下，I2C 接口还可用于确定 4 个电源中的哪一个产生了该故障。LTC4240 采用 28 引脚窄体 SSOP 封装。

• 带电电路板插入 CompactPCI 总线
• 电子电路断路器



• 允许从带电 CompactPCI 总线安全地进行电路板的插拔操作
• I2C 兼容型两线式接口
• PRECHARGE 输出在板卡插拔期间给 I/O 引脚施加偏置
• 可控制 3.3V、5V、12V 和 –12V 电源
• 具电路断路器的折返电流限制功能电路
• 片内 LOCAL_PCI_RST# 逻辑电路
• QuickSwitch 使能输出
• 状态 LED 驱动器
• 用户可编程的电源电压上电速率
• 可记录个别的电源故障

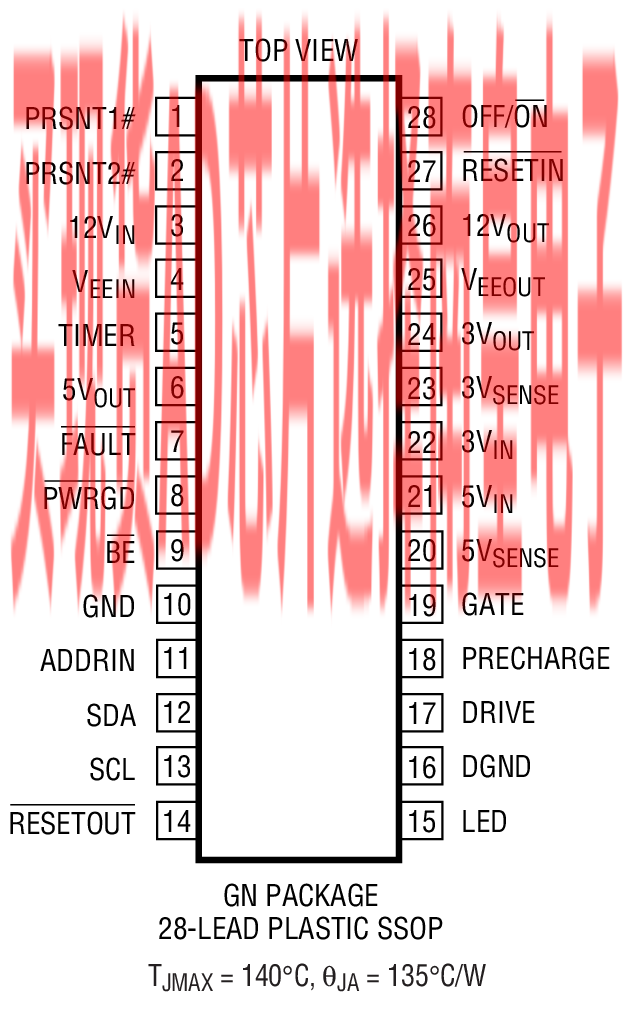

• 采用 28 引脚窄体 SSOP 封装



LTC4240CGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：0 to 70C，AD官网报价：5.58（100-499个）；5.22（1000+个）

LTC4240CGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.58（100-499个）；5.22（1000+个）

LTC4240IGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 85C，AD官网报价：6.36（100-499个）；6（1000+个）

LTC4240IGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.36（100-499个）；6（1000+个）

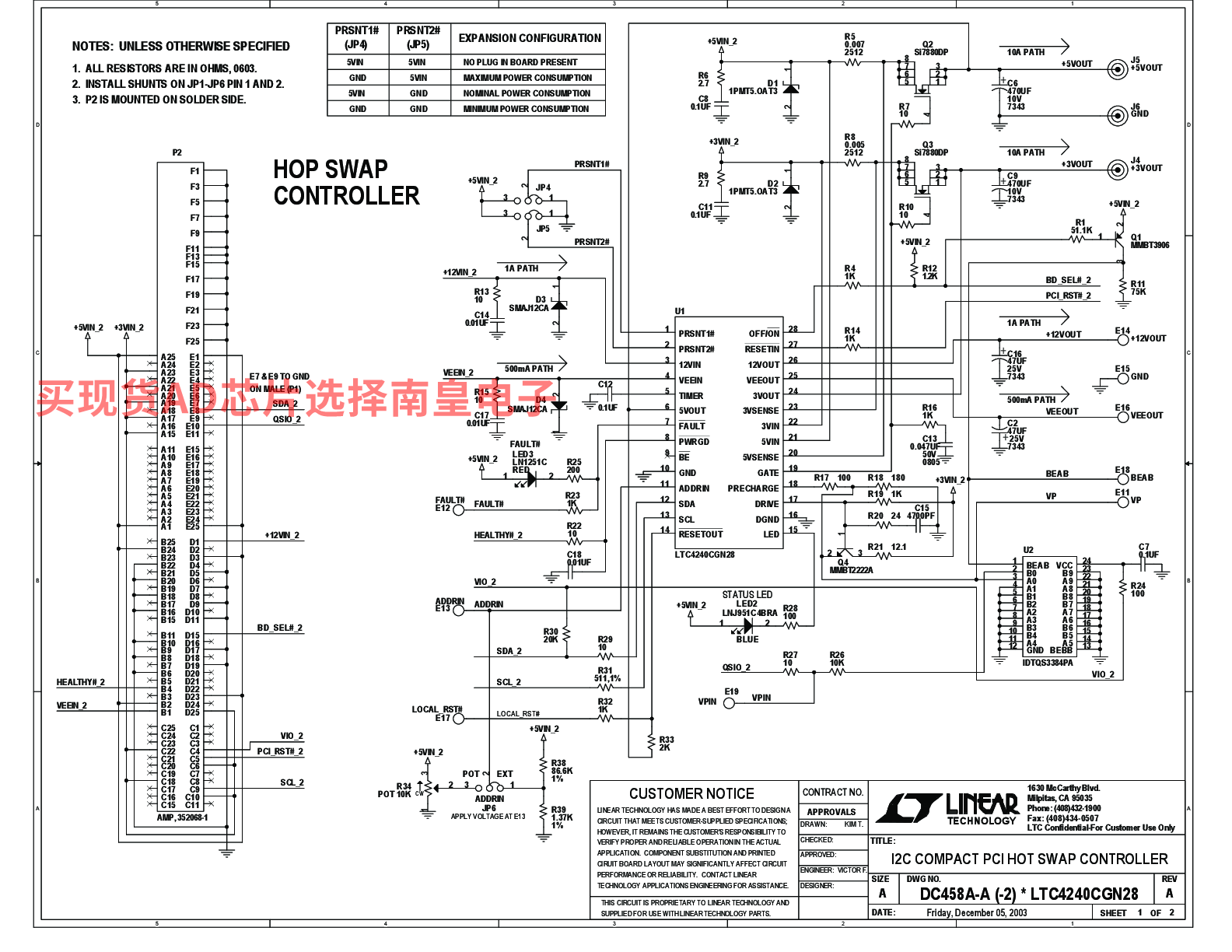

DC458A：LTC4240CGN | I2C 紧凑型PCI热插拔控制器

DC458A：具有 I2C 兼容接口的LTC4240紧凑型PCI热插拔控制器演示板。
