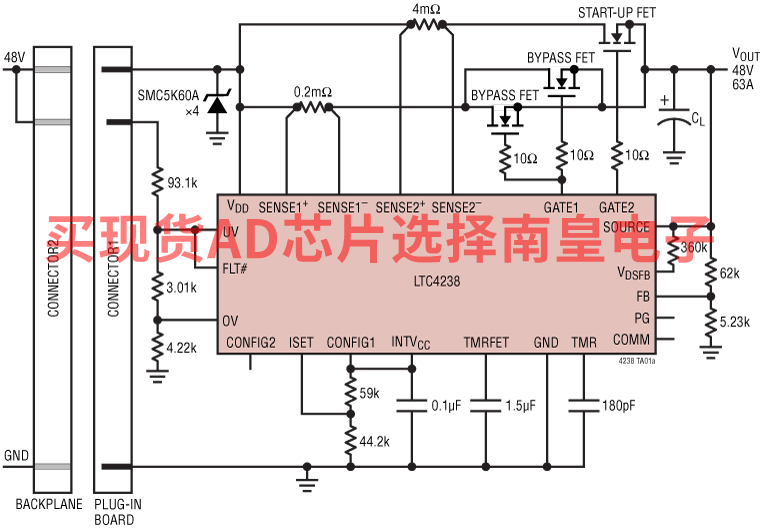

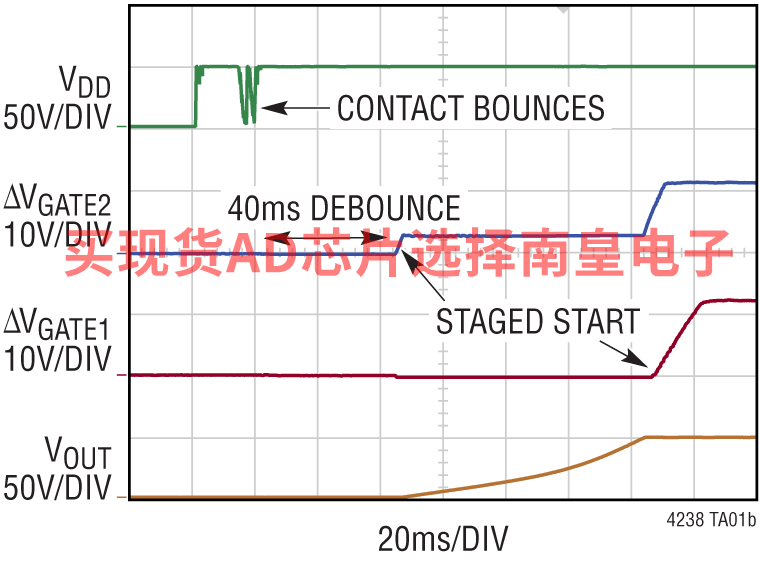

LTC4238是一款高压大电流热插拔控制器，它允许将电路板安全插入带电背板或从带电背板中移除。双路12 V栅极驱动器非常适合高功率应用，可以在并联MOSFET上共享安全工作区域，或支持两级启动，首先对负载电容充电，然后实现通向负载的低导通电阻路径。

随着VDS的增加，该器件提供有源限流(ACL)和两个折返选项。恒定功率曲线将功耗限制为不超过固定值，而高功率曲线则允许器件在工作期间经历较大的输入步长。

LTC4238会在输出功率良好时进行提示。此外，它还具有响应输入欠压、过压的保护功能；并在出现过流或FET不良情况时产生故障。

应用

• 在12 V、24 V和48 V系统中插入带电板
• 工业高端开关/断路器
• 计算机、服务器
• 车辆电气系统

• 可以安全地插入到带电背板中
• 宽工作电压范围：6.5 V 至 80 V
• 在高功率应用中驱动两个栅极
• 可配置的并行，分阶段启动或单 MOSFET 模式
• 可调精确限流值：6 mV 至 20 mV

• 输出电流折返限制 MOSFET 功率
• SOA 计时器可优化 MOSFET 功能
• 监测 VGS 和 VDS MOSFET 的运行状况
• 用于较低 MOSFET RDS(ON)的 12 V 栅极驱动器
• 极高电流水平的并联控制器

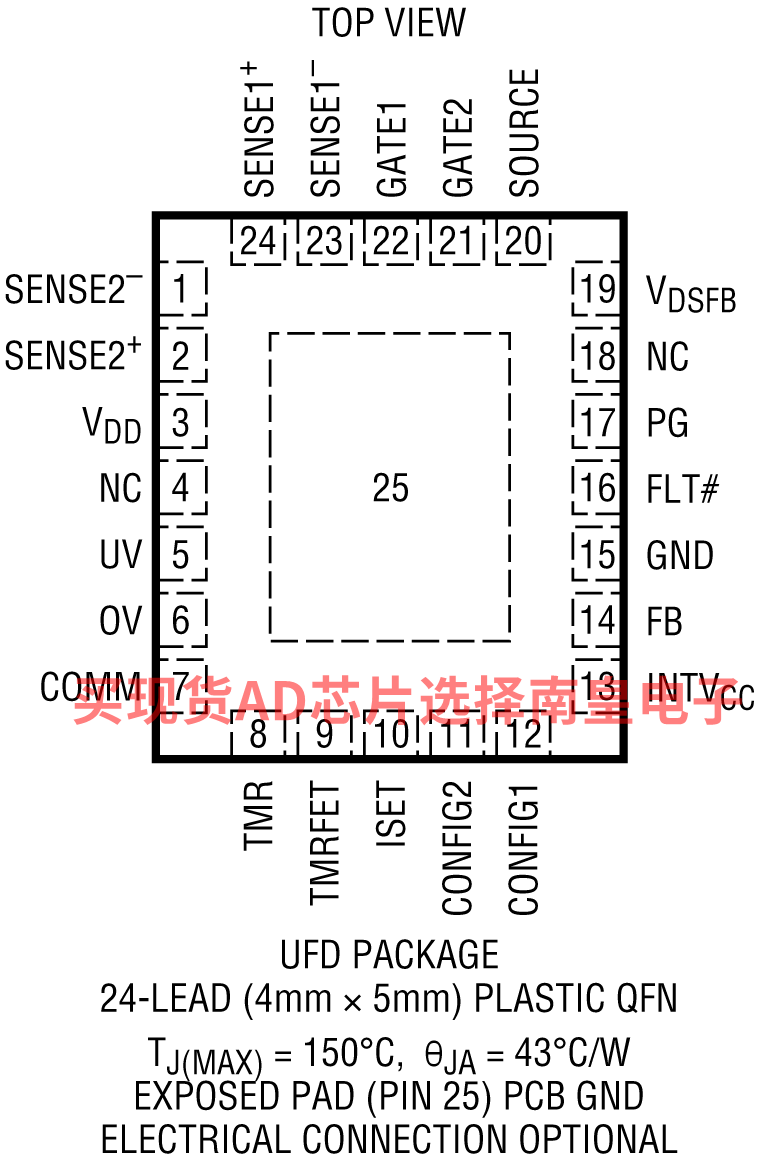

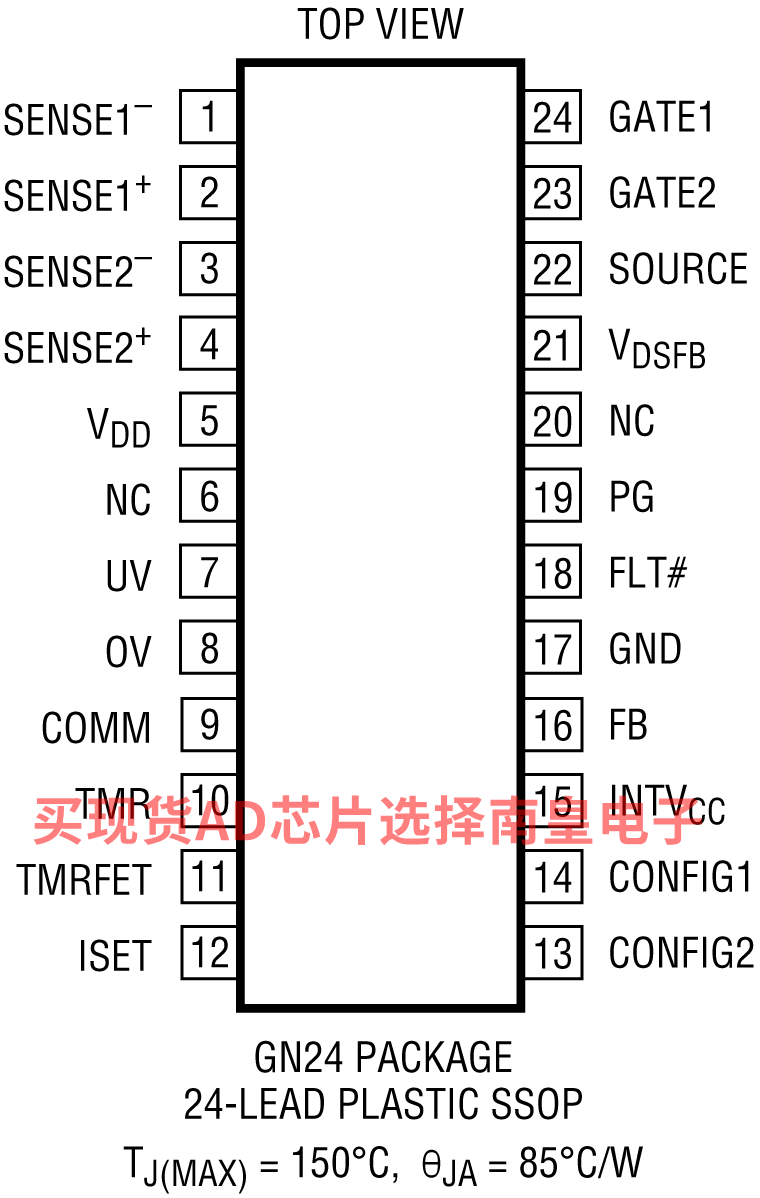

• 采用 24 引脚窄型 SSOP 和 24 引脚 4 mm × 5 mm QFN 封装

LTC4238CGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：7.14（100-499个）；6（1000+个）

LTC4238CGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.14（100-499个）；6（1000+个）

LTC4238CUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：7.14（100-499个）；6（1000+个）

LTC4238CUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.14（100-499个）；6（1000+个）

LTC4238HGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 125C，AD官网报价：8.64（100-499个）；7.25（1000+个）

LTC4238HGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：8.64（100-499个）；7.25（1000+个）

LTC4238HUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：8.64（100-499个）；7.25（1000+个）

LTC4238HUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：8.64（100-499个）；7.25（1000+个）

LTC4238IGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：7.84（100-499个）；6.6（1000+个）

LTC4238IGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.84（100-499个）；6.6（1000+个）

LTC4238IUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：7.84（100-499个）；6.6（1000+个）

LTC4238IUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.84（100-499个）；6.6（1000+个）

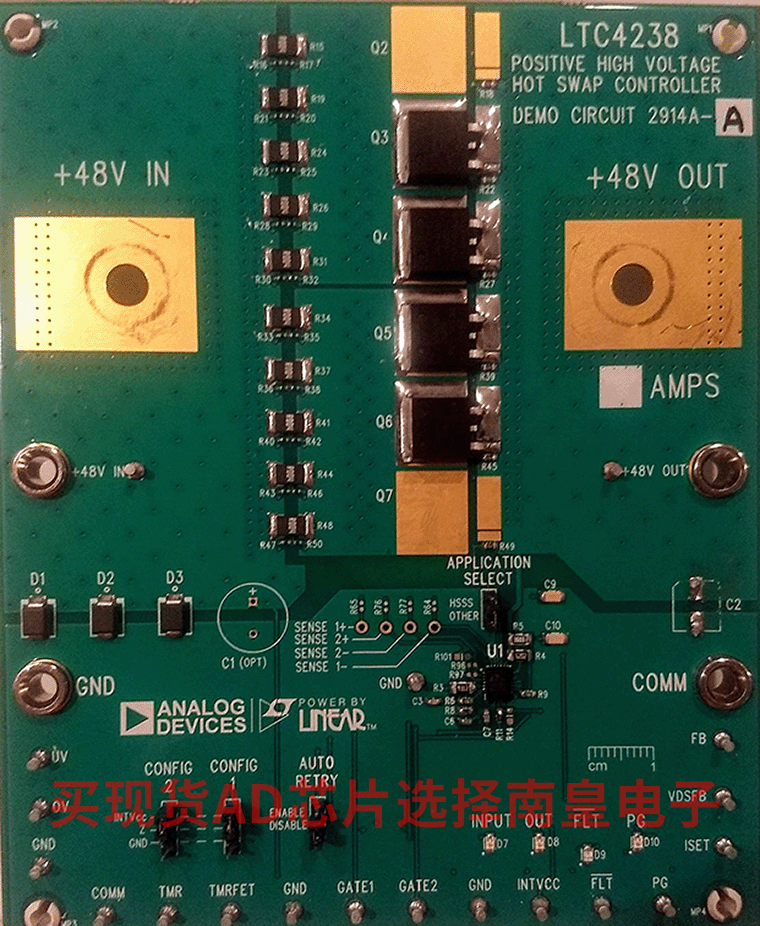

DC2914A：LTC4238高功率热插拔控制器

DC2914A展示LTC4238高功率热插拔控制器。LTC4238适用于12 V、24 V和48 V系统，并配有SOA定时器、可扩展COMM引脚和各种工作模式等高级功能。该板具有三种变体，以展示LTC4238的三种不同级的启动拓扑。DC2914A-A展示48 V、1.5 kW应用的并行工作模式。DC2914A-B演示48 V、2.5 kW稳压输入应用的低应力级启动模式。DC2914A-C展示具有SOA计时器的高应力级启动模式，适用于大输入步进的48 V、2.5 kW应用。板载LED指示输入、输出以及电源良好信号的状态以及任何故障（如果存在）。整个电路遵循高电压布局规则，以实现出色的长期产品可靠性。
