- 制造厂商：AD
- 产品类别：热插拔控制器
- 技术类目：低电压热插拔控制器
- 功能描述：20A、保证 SOA 热插拔控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4234 是一款针对热插拔 (Hot Swap) 应用的集成型解决方案，其允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中，以满足小型化应用的要求。对 MOSFET 的安全工作区进行了生产测试，并保证其能承受热插拔应用中的应力。
LTC4234 提供了单独的浪涌电流控制以及一个 11% 准确的 22.5A 电流限值和依存于输出的电流折返功能。电流限制门限可以采用 ISET 引脚进行动态调整。其他特点包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制、过压、欠压和电源良好监视功能。对于 10A 可兼容版本，请参见 LTC4233。
应用
- 高可用性服务器
- 固态驱动器
- 工业

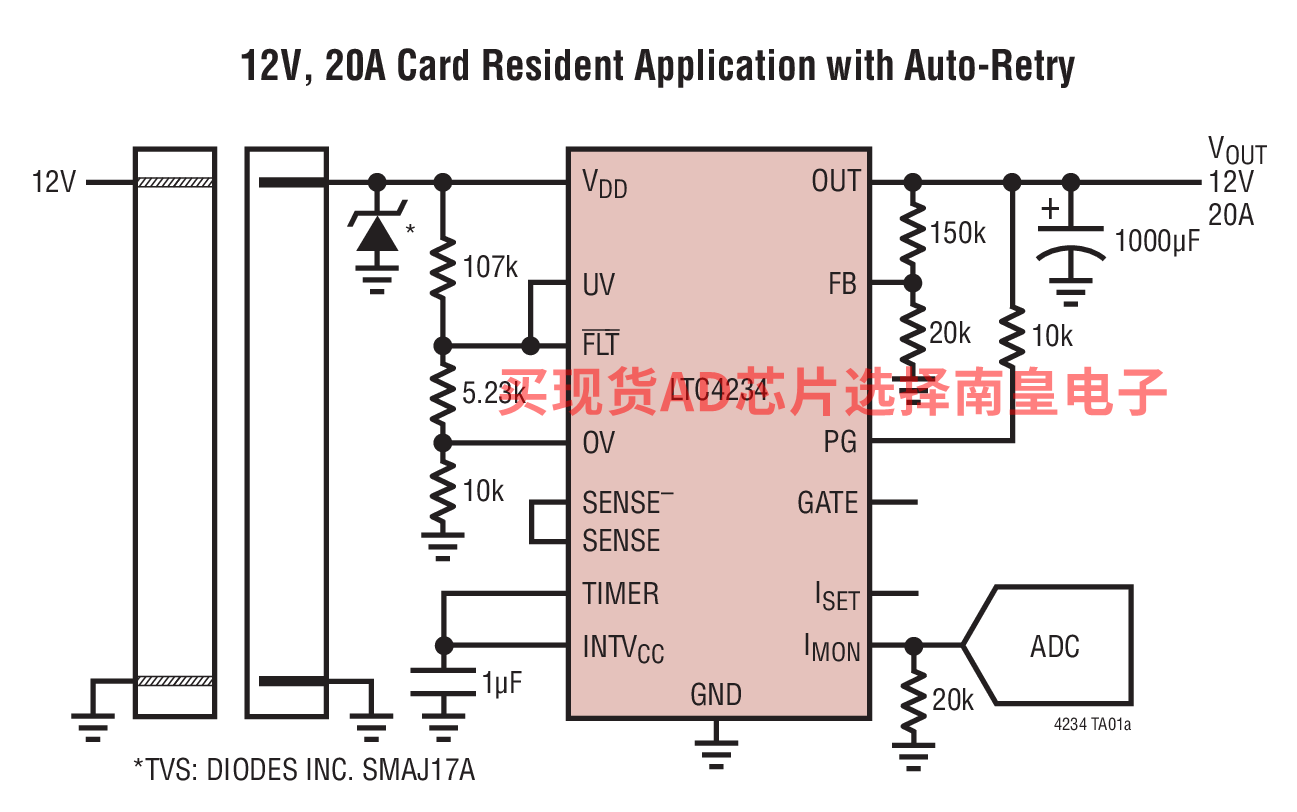

- 240W、12V 系统
- 允许在带电背板上安全地进行电路板的插拔操作
- 小占板面积
- 4mΩ MOSFET (包括 RSENSE)
- 保证的安全工作区：81W，30ms
- 宽工作电压范围：2.9V 至 15V
- 准确度达 11% 的可调电流限值
- 电流和温度监视器输出
- 过热保护
- 故障之前的可调电流限制定时器
- 电源良好和故障输出
- 可调浪涌电流控制
- 准确度为 2.5% 的欠压和过压保护
- 与LTC4233引脚兼容
- 采用 38 引脚 (5mm x 9mm) QFN 封装
LTC4234CWHH#PBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：6.68（100-499个）；5.51（1000+个）
LTC4234CWHH#TRPBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.68（100-499个）；5.51（1000+个）
LTC4234HWHH#PBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：管装，40，工作温度：-40 to 125C，AD官网报价：8.4（100-499个）；6.93（1000+个）
LTC4234HWHH#TRPBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：8.4（100-499个）；6.93（1000+个）
LTC4234IWHH#PBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：管装，40，工作温度：-40 to 85C，AD官网报价：7.34（100-499个）；6.06（1000+个）
LTC4234IWHH#TRPBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.34（100-499个）；6.06（1000+个）

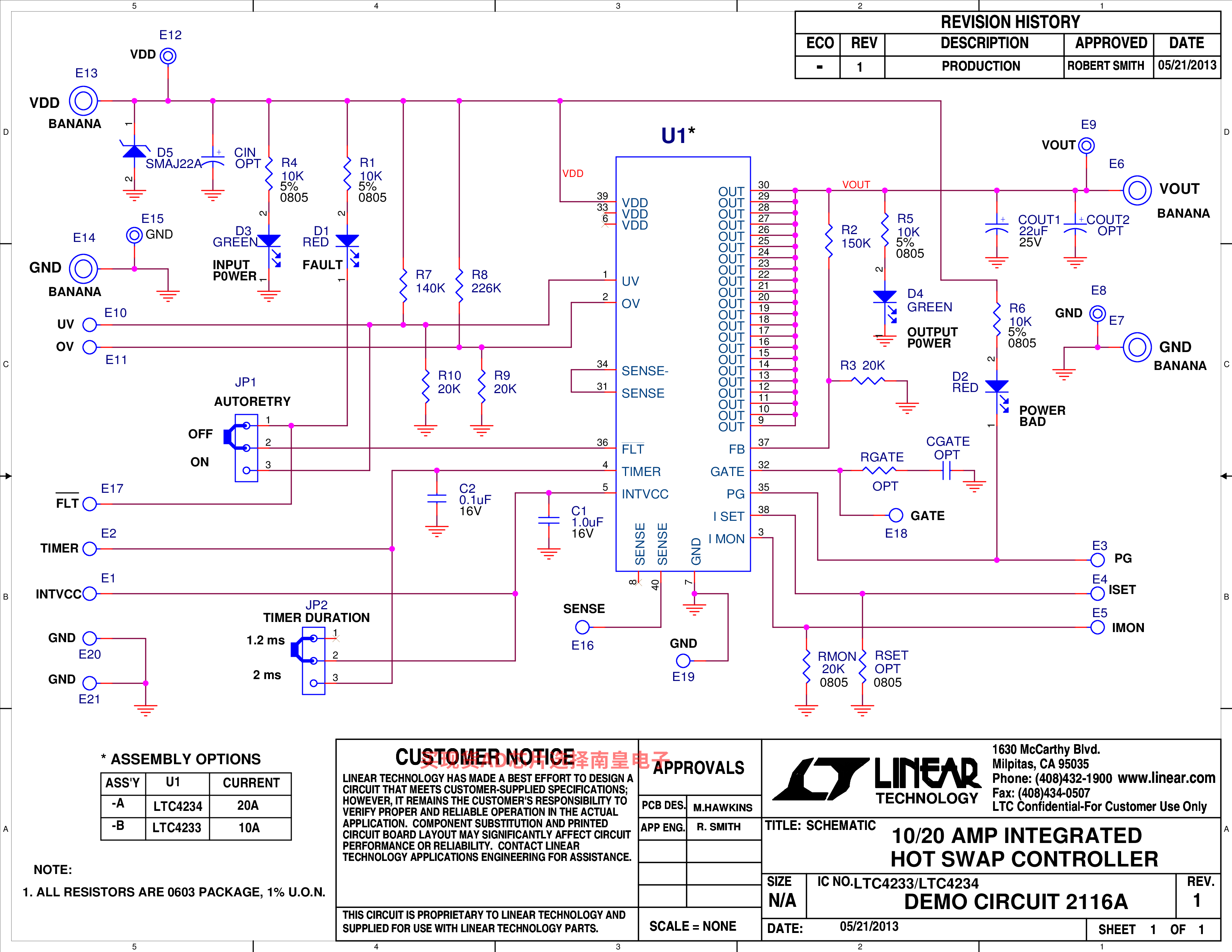

DC2116A-A：LTC4234 Demo Board | 20A Guaranteed SOA Hot Swap Controller
Demonstration circuit 2116A features the LTC4233/LTC4234 10A/20A Guaranteed SOA Hot Swap Controllers. The LTC4233 and LTC4234 are ideally suited for compact power distribution control in 2.9V to 15V applications for hot board insertion protection, high side power switching, and electronic circuit breaker functions.
