LTC4233 是一款针对热插拔 (Hot Swap) 应用的集成型解决方案，其允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中，以满足小型化应用的要求。对 MOSFET 的安全工作区进行了生产测试，并保证其能承受热插拔应用中的应力。

LTC4233 提供了单独的浪涌电流控制以及一个准确 (11%) 的 11.2A 电流限值和依存于输出的电流折返功能。电流限制门限可以采用 ISET 引脚进行动态调整。其他特点包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制、过压、欠压和电源良好监视功能。如需一款引脚兼容的 20A 器件版本，请见 LTC4234 的相关信息。

• 高可用性服务器
• 固态驱动器
• 工业
• 网络路由器和交换器

• 允许在带电背板上安全地进行电路板的插拔操作
• 小占板面积
• 10mΩ MOSFET (包括 RSENSE)
• 保证的安全工作区：41W，30ms
• 宽工作电压范围：2.9V 至 15V
• 准确度达 11% 的可调电流限值
• 电流和温度监视器输出
• 过热保护
• 故障之前的可调电流限制定时器
• 电源良好和故障输出
• 可调浪涌电流控制
• 准确度为 2.5% 的欠压和过压保护

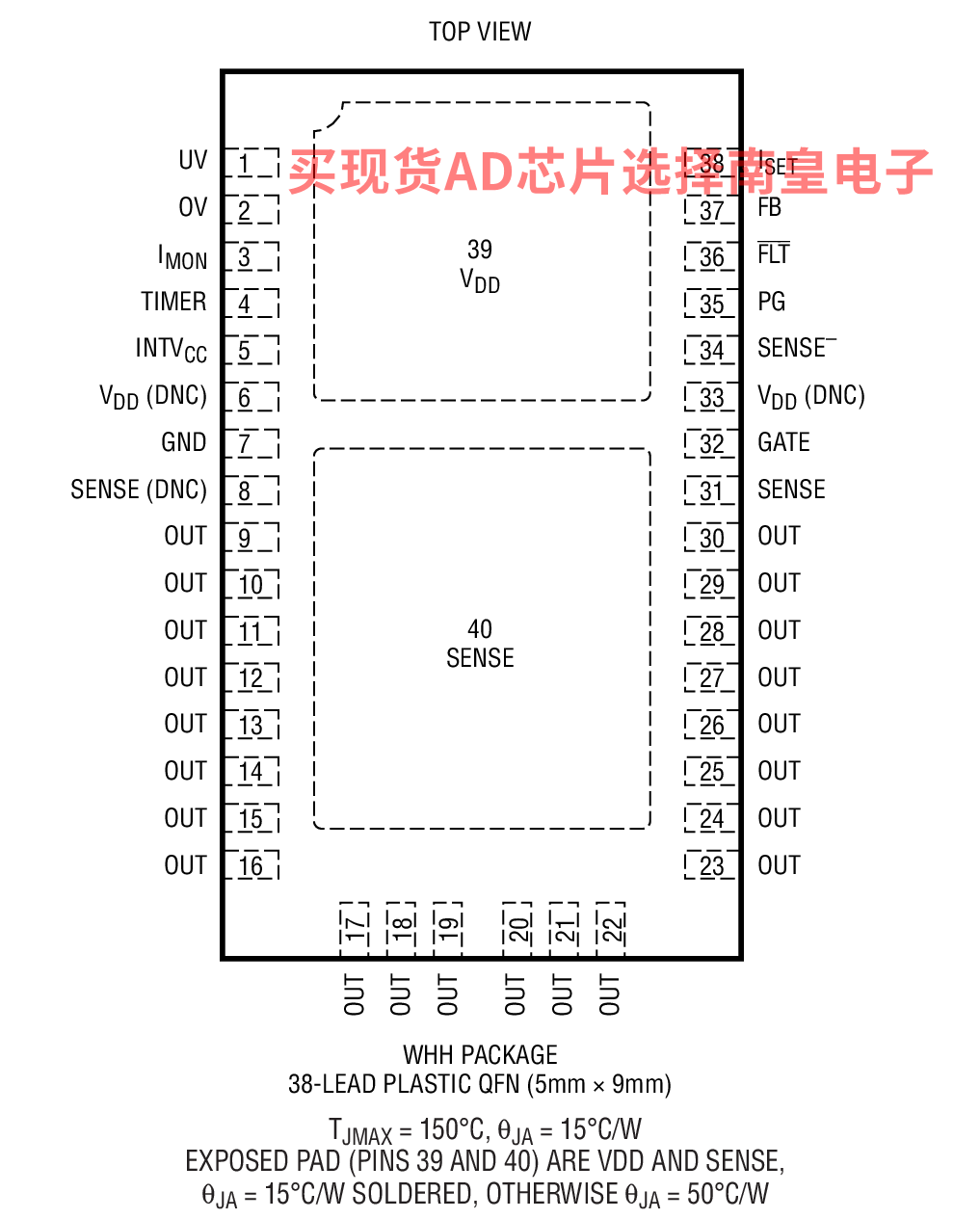

• 采用 38 引脚 (5mm x 9mm) QFN 封装
• 引脚与 LTC4234 兼容

LTC4233CWHH#PBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LTC4233CWHH#TRPBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LTC4233HWHH#PBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：管装，40，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.54（1000+个）

LTC4233HWHH#TRPBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.54（1000+个）

LTC4233IWHH#PBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：管装，40，工作温度：-40 to 85C，AD官网报价：5.87（100-499个）；4.85（1000+个）

LTC4233IWHH#TRPBF，封装：38-Lead Plastic QFN (5mm × 9mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.87（100-499个）；4.85（1000+个）

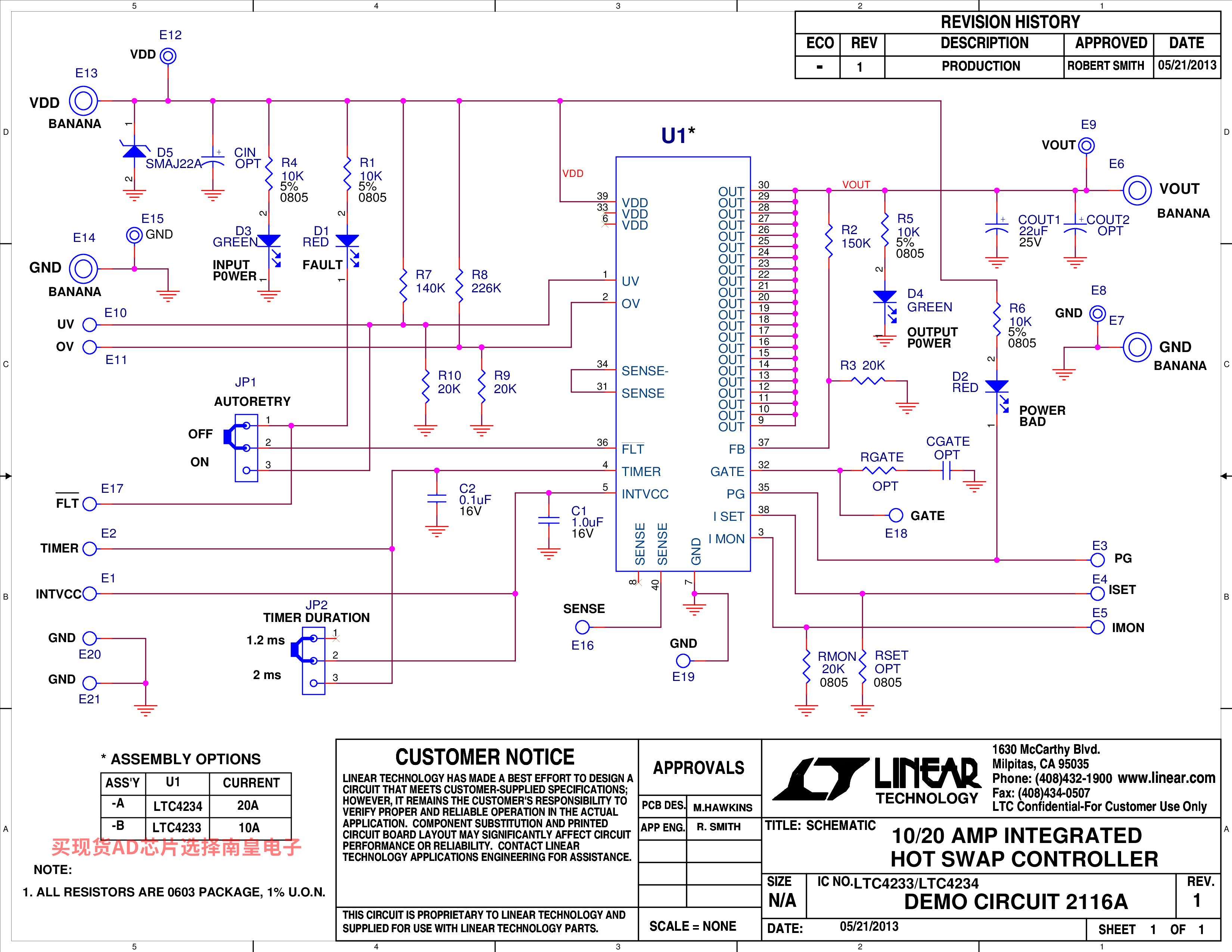

DC2116A-B：LTC4233 Demo Board | 10A Guaranteed SOA Hot Swap Controller

Demonstration circuit 2116A features the LTC4233/LTC4234 10A/20A Guaranteed SOA Hot Swap Controllers. The LTC4233 and LTC4234 are ideally suited for compact power distribution control in 2.9V to 15V applications for hot board insertion protection, high side power switching, and electronic circuit breaker functions.
