- 制造厂商：AD
- 产品类别：热插拔控制器
- 技术类目：低电压热插拔控制器
- 功能描述：微功率热插拔控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4231 是一款微功率热插拔 (Hot Swap) 控制器，其允许在工作中的电源上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器负责控制一个外部 N 沟道 MOSFET。背对背 MOSFET 可用于提供低至–40V 的反向电源保护。
LTC4231 可提供一个防反跳延迟并允许 GATE 以一种可调速率斜坡上升。在启动之后，LTC4231 的静态电流在正常操作期间 (输出处于运行状态) 下降至 4μA。UVL、UVH、OV 和 GNDSW 周期性地监察过压和欠压情况，并将总静态电流保持在低水平。把 SHDN 拉至低电平可关断 LTC4231，此时静态电流减小至 0.3μA。
在过流故障期间，LTC4231 在运行一个可调定时器的同时主动地限制电流。LTC4231-1 在电流故障之后保持关断状态，而 LTC4231-2 则在一个冷却周期之后自动重新施加电源。
应用- 电池供电型设备
- 太阳能供电型系统
- 便携式仪器
- 汽车电池保护
- 能量收集
- 可将电路板安全插入电源，或从电源中移除
- 电源电流：4µA
- 关断电流：0.3µA
- 宽工作电压范围：2.7V至36V
- 反向电源电压保护可达-40V
- 带断路器的可调模拟电流限制功能

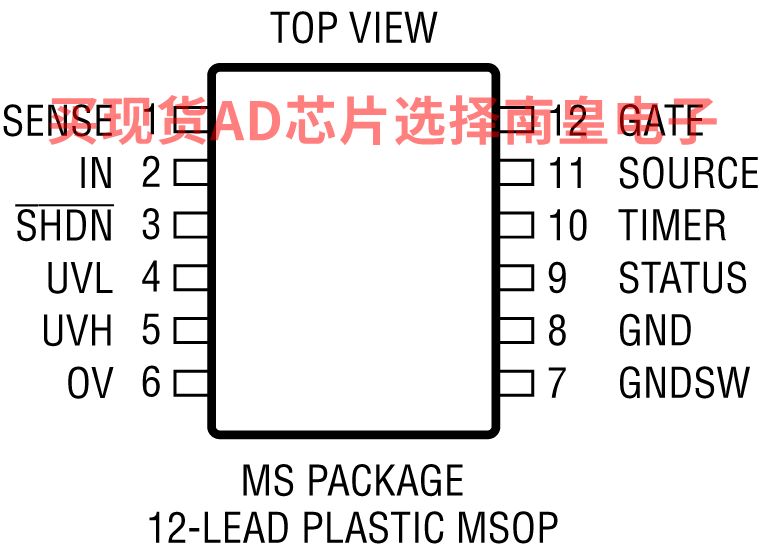

LTC4231CMS-1#PBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：3.07（100-499个）；2.54（1000+个）
LTC4231CMS-1#TRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.07（100-499个）；2.54（1000+个）
LTC4231CMS-2#PBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：3.07（100-499个）；2.54（1000+个）
LTC4231CMS-2#TRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.07（100-499个）；2.54（1000+个）

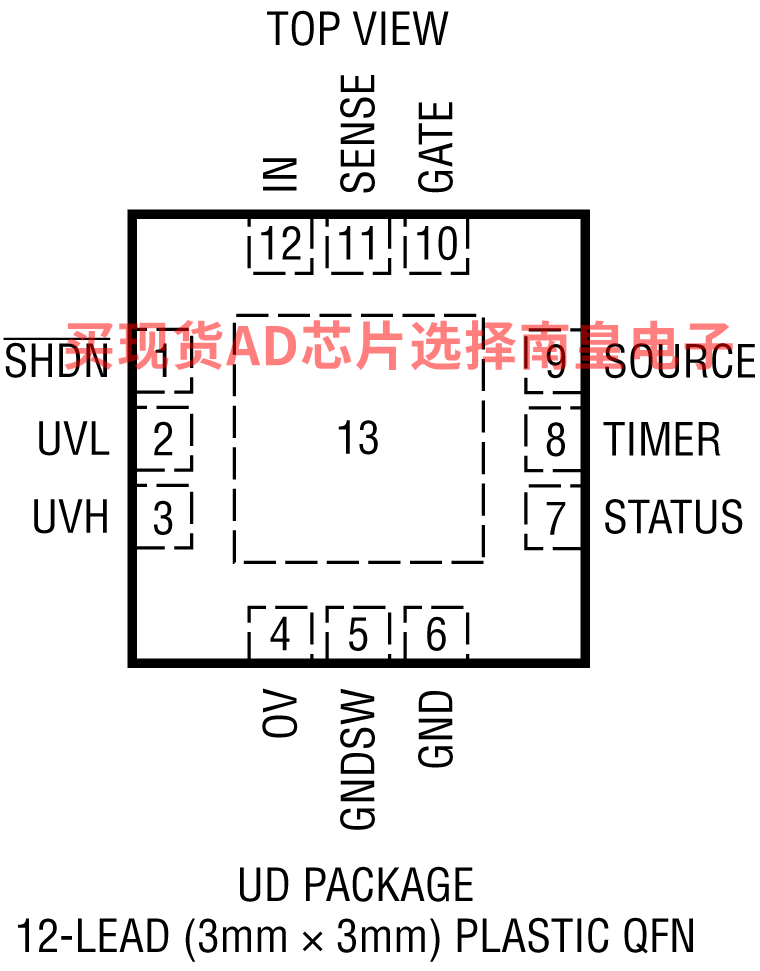

LTC4231CUD-1#PBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.07（100-499个）；2.54（1000+个）
LTC4231CUD-1#TRPBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.07（100-499个）；2.54（1000+个）
LTC4231CUD-2#PBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.07（100-499个）；2.54（1000+个）
LTC4231CUD-2#TRPBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.07（100-499个）；2.54（1000+个）
LTC4231HMS-1#PBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.36（1000+个）
LTC4231HMS-1#TRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.36（1000+个）
LTC4231HMS-1#WPBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.36（100-499个）；3.63（1000+个）
LTC4231HMS-1#WTRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.36（100-499个）；3.63（1000+个）
LTC4231HMS-2#PBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.36（1000+个）
LTC4231HMS-2#TRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.36（1000+个）
LTC4231HMS-2#WPBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.36（100-499个）；3.63（1000+个）
LTC4231HMS-2#WTRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.36（100-499个）；3.63（1000+个）
LTC4231HUD-1#PBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.36（1000+个）
LTC4231HUD-1#TRPBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.36（1000+个）
LTC4231HUD-2#PBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.36（1000+个）
LTC4231HUD-2#TRPBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.36（1000+个）
LTC4231IMS-1#PBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：3.53（100-499个）；2.93（1000+个）
LTC4231IMS-1#TRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.53（100-499个）；2.93（1000+个）
LTC4231IMS-1#WPBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：3.84（100-499个）；3.2（1000+个）
LTC4231IMS-1#WTRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.84（100-499个）；3.2（1000+个）
LTC4231IMS-2#PBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：3.53（100-499个）；2.93（1000+个）
LTC4231IMS-2#TRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.53（100-499个）；2.93（1000+个）
LTC4231IMS-2#WPBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：3.84（100-499个）；3.2（1000+个）
LTC4231IMS-2#WTRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.84（100-499个）；3.2（1000+个）
LTC4231IUD-1#PBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.53（100-499个）；2.93（1000+个）
LTC4231IUD-1#TRPBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.53（100-499个）；2.93（1000+个）
LTC4231IUD-2#PBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.53（100-499个）；2.93（1000+个）
LTC4231IUD-2#TRPBF，封装：12-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.53（100-499个）；2.93（1000+个）
DC2161A-B：LTC4231IMS-2 Demo Board | Micropower Hot Swap Controller with Auto-Retry

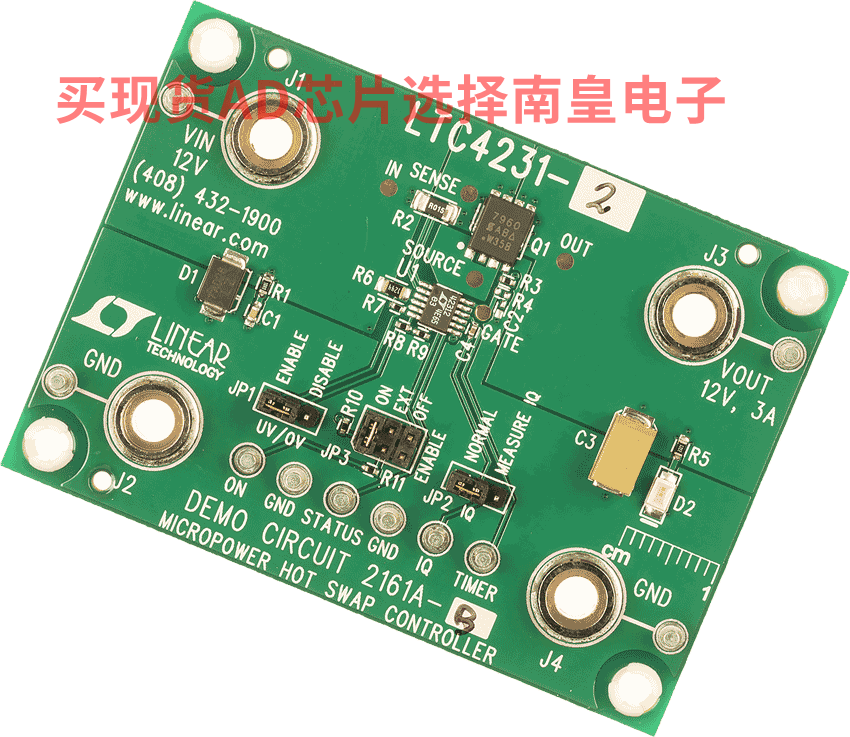

Demonstration circuit 2161A showcases the LTC4231 Micropower Hot Swap Controller in a 12V, 3A application. Included on the board are input overvoltage and reverse voltage protection, input voltage dividers for UV and OV detection, an output voltage LED, jumpers to disable UV/OV, manual and remote enable control, and quiescent current measurement. There are turrets provided to monitor input voltage, output voltage, output status, quiescent current, several ground connections, timer pin, and control the ON pin. Input, output and return voltages are provided on banana jacks.
DC2161A-A：LTC4231IMS-1 Demo Board | Micropower Hot Swap Controller with Latch-Off
Demonstration circuit 2161A showcases the LTC4231 Micropower Hot Swap Controller in a 12V, 3A application. Included on the board are input overvoltage and reverse voltage protection, input voltage dividers for UV and OV detection, an output voltage LED, jumpers to disable UV/OV, manual and remote enable control, and quiescent current measurement. There are turrets provided to monitor input voltage, output voltage, output status, quiescent current, several ground connections, timer pin, and control the ON pin. Input, output and return voltages are provided on banana jacks.
