LTC4226（宽工作范围双通道热插拔控制器）-AD代理

LTC4226的基本参数

制造厂商：AD
产品类别：热插拔控制器
技术类目：低电压热插拔控制器
功能描述：宽工作范围双通道热插拔控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4226的产品详情：

LTC4226 双通道热插拔 (Hot Swap) 控制器允许在一个带电背板或受电连接器上安全地进行两条电源通路的插拔操作。通过采用 N 沟道传输晶体管，便能以一种可调速率使 4.5V 至 44V 的电源电压斜坡上升。

电流限值与电路断路器门限的三种可选比率可应付噪声负载和短暂的高峰值电流 (不会引发中断)，而一个双速率故障定时器则可保护 MOSFET 免遭扩展的输出过流过程所损坏。FAULT 输出负责指示电路断路器状态。LTC4226-1 在故障之后保持关断，而 LTC4226-2 则在经历了一个 0.5s 的延迟之后自动重试。

另外，LTC4226 还可被配置为一个双向电流限制器 / 电路断路器。对于大电流应用，可以把两个通道配置成并联的电源通路。

应用

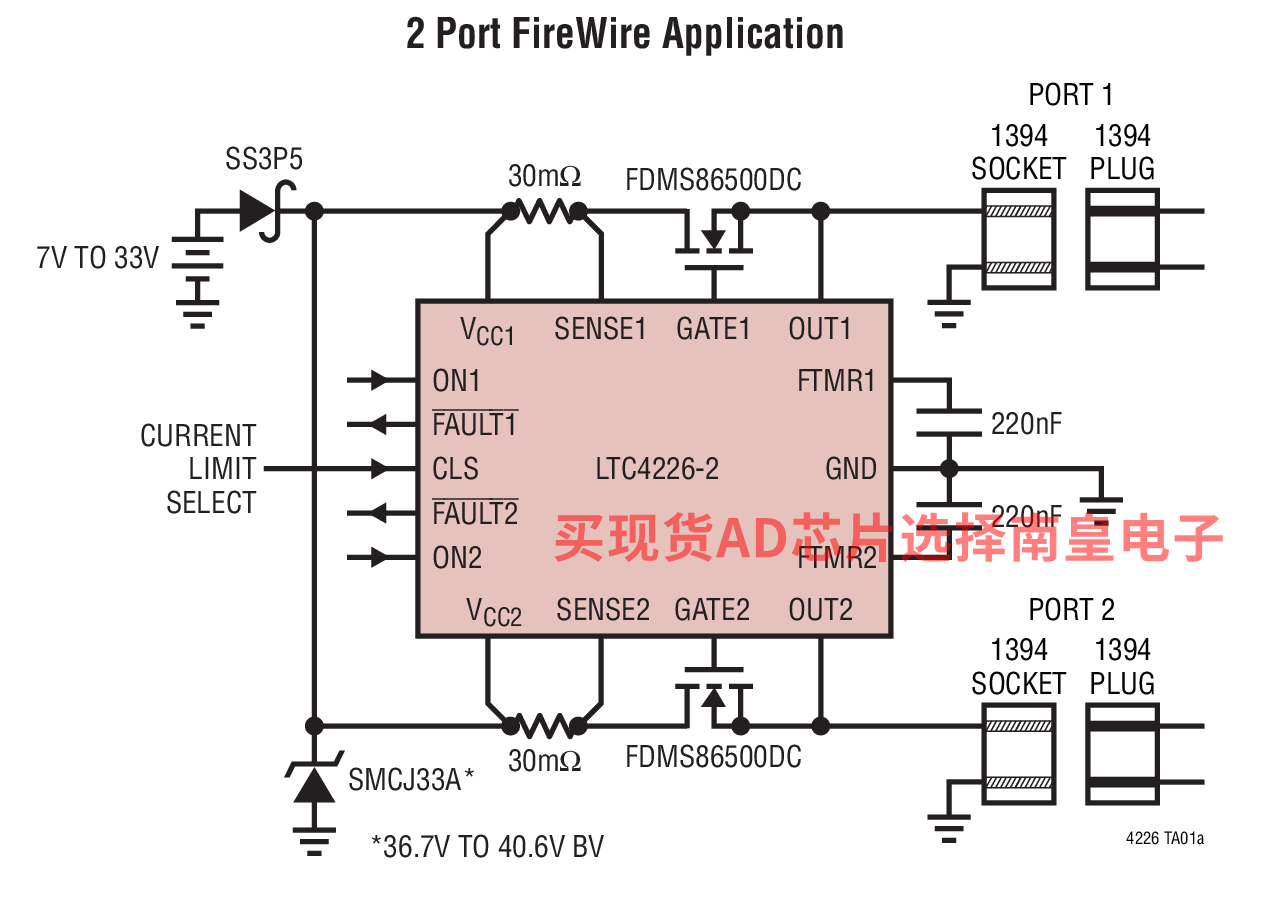

Apple FireWire / IEEE 1394
磁盘驱动器
坚固的 12V、24V 应用
电路板 / 连接器带电插入
单向/双向电流限制器 / 电路断路器

LTC4226的优势和特点：

允许在带电背板上安全地进行电路板的插拔操作
可选的电流限值和双速率定时器可应付负载浪涌
快速响应限制了峰值故障电流
宽工作电压范围：4.5V 至 44V
在过流故障之后可选择执行自动重试或锁断操作
用于外部 N 沟道 MOSFET 的高端驱动器
可针对大电流应用提供并联电源通路

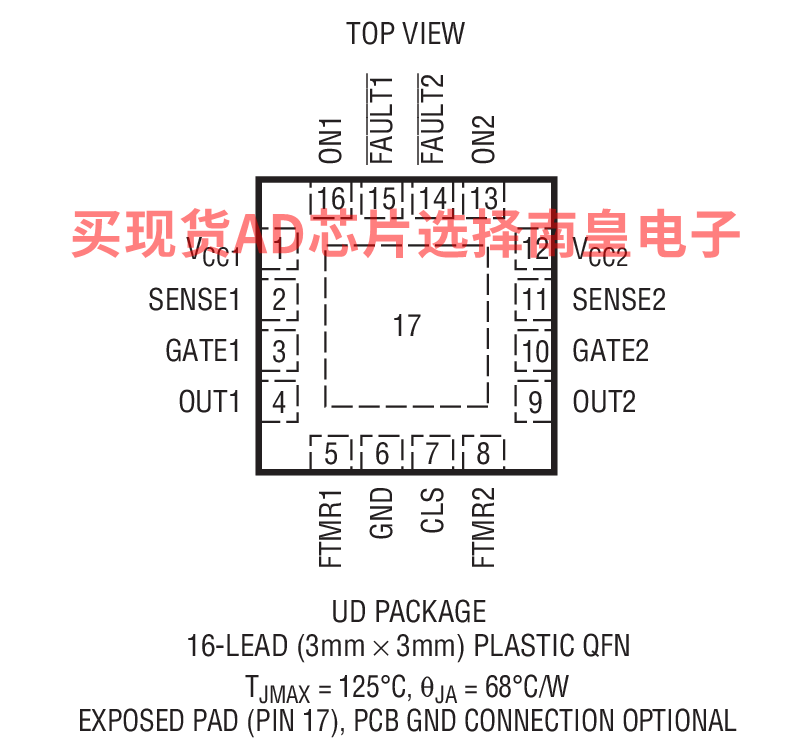

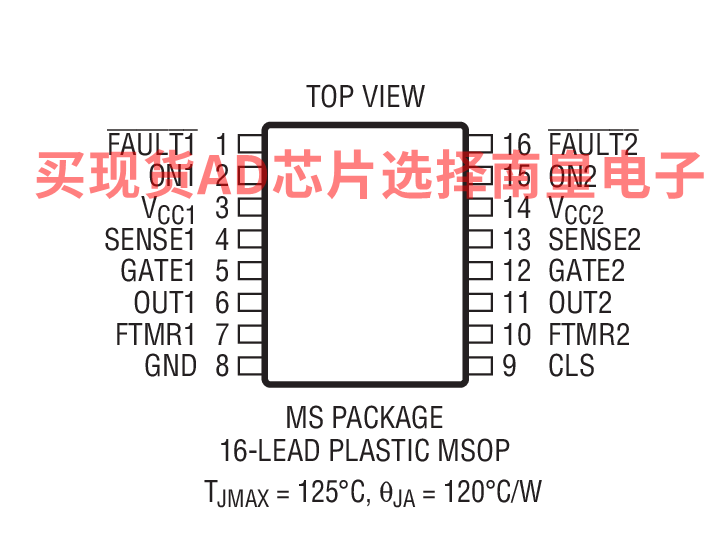

采用 16 引脚 QFN (3mm x 3mm) 封装和 MSOP 封装

LTC4226具体的完整产品型号参数及价格（美元）：

LTC4226CMS-1#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC4226CMS-1#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC4226CMS-2#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC4226CMS-2#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC4226CUD-1#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC4226CUD-1#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC4226CUD-2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC4226CUD-2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC4226IMS-1#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：4.87（100-499个）；3.99（1000+个）

LTC4226IMS-1#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.87（100-499个）；3.99（1000+个）

LTC4226IMS-2#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：4.87（100-499个）；3.99（1000+个）

LTC4226IMS-2#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.87（100-499个）；3.99（1000+个）

LTC4226IUD-1#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：4.87（100-499个）；3.99（1000+个）

LTC4226IUD-1#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.87（100-499个）；3.99（1000+个）

LTC4226IUD-2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：4.87（100-499个）；3.99（1000+个）

LTC4226IUD-2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.87（100-499个）；3.99（1000+个）

LTC4226的评估套件：

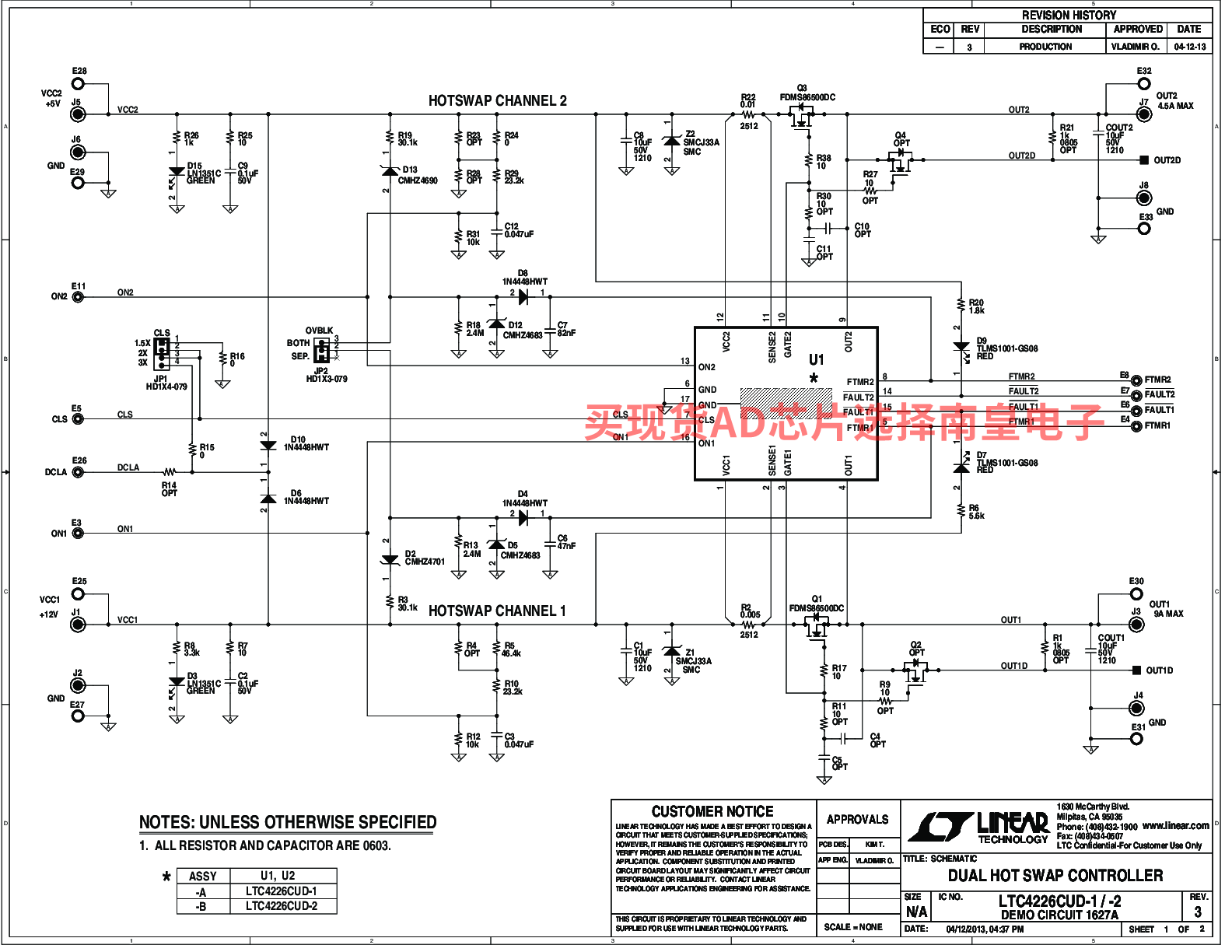

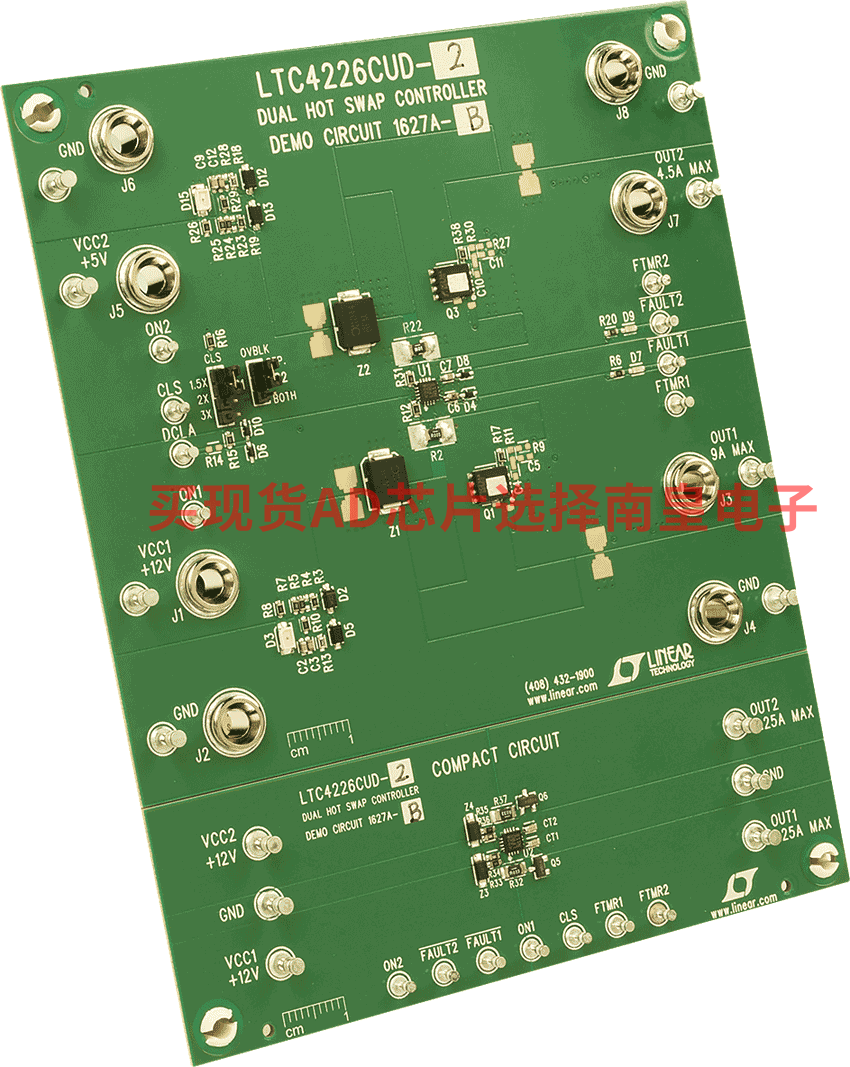

DC1627A-B：LTC4226CUD-2 Demo Board: Dual Hot Swap Controller with Auto-Retry

DC1627A-B: Demo Board for the LTC4226 Wide Operating Range Dual Hot Swap Controller.

DC1627A-A：LTC4226CUD-1 Demo Board: Dual Hot Swap Controller with Latch Off

DC1627A-A: Demo Board for the LTC4226 Wide Operating Range Dual Hot Swap Controller.

LTC4226的电路图解：

LTC4226的评估套件：
