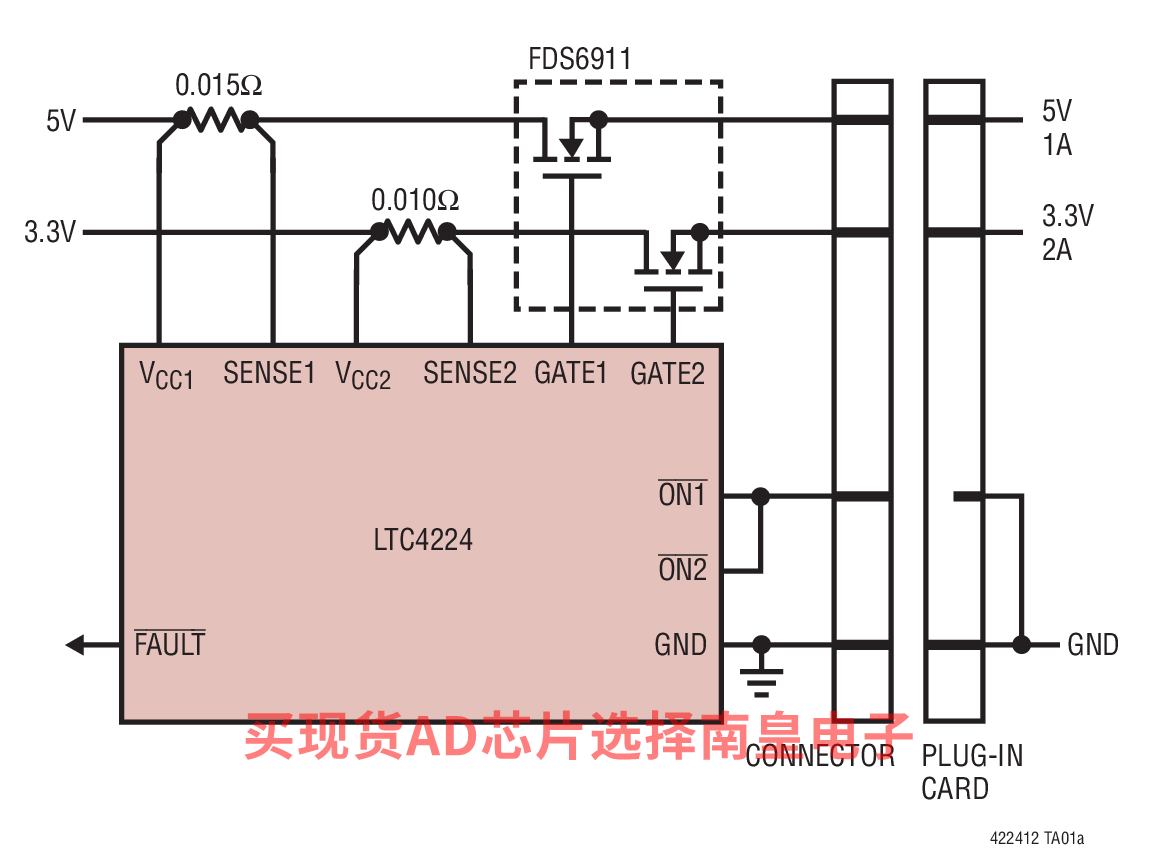

LTC4224 双通道低电压热插拔 (Hot Swap) 控制器允许在带电背板上安全地进行电路板的插拔操作。它利用外部 N 沟道 MOSFET 来控制两个电源，并可在一个电源低至 1V 的条件下正常运作 (假如另一个电源为 2.7V 或更高)。LTC4224 能够以任何顺序、并以可调的斜坡速率来使电源电压斜坡上升。为了较大限度地减少外部元件的数量并缩小 PCB 面积，栅极电容器是可任选的，所有的定时延迟均在内部产生，而且 ON 引脚具有集成上拉电流。

过流故障保护功能由一个快速动作的电流限制电路和定时电路断路器来提供。一个 FAULT  引脚负责发出过流故障指示信号。在故障之后，LTC4224-1 将保持关断状态，而 LTC4224-2 则将在一个 4 秒的冷却周期之后自动尝试重新加电。

• 光网络
• 低电压热插拔
• 电子电路断路器

• 允许在带电背板上安全地进行电路板的插拔操作
• 可控制从 1V 至 6V 的负载电压
• 无需栅极元件
• 可调电流限值和电路断路器
• 可在 ≤1μs 的时间里实现对峰值故障电流的限制
• 无需外部定时电容器

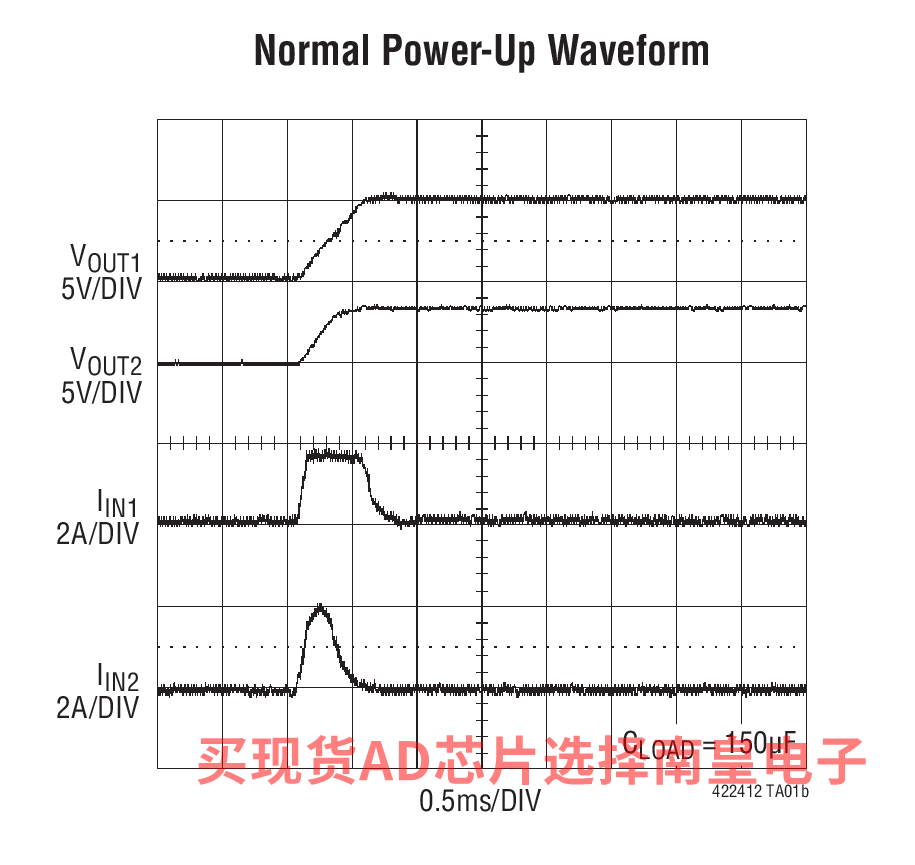

• 可调电源电压上电速率
• 用于外部 N 沟道 MOSFET 的栅极驱动
• LTC4224-1：在故障之后锁断
• LTC4224-2：在故障之后自动重试

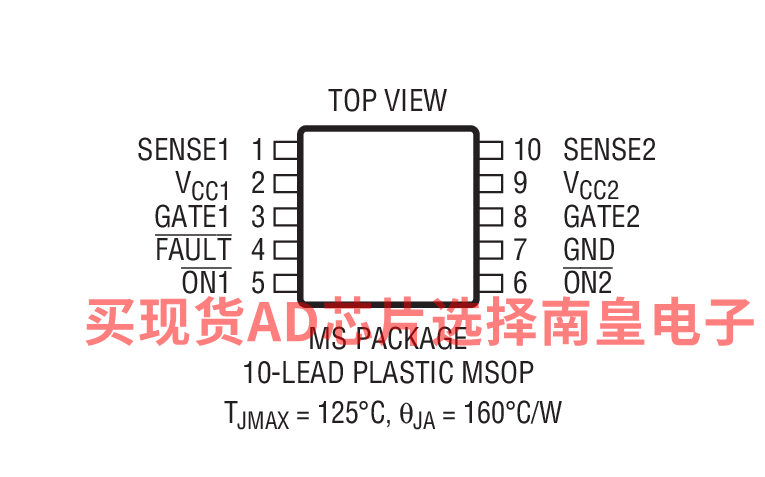

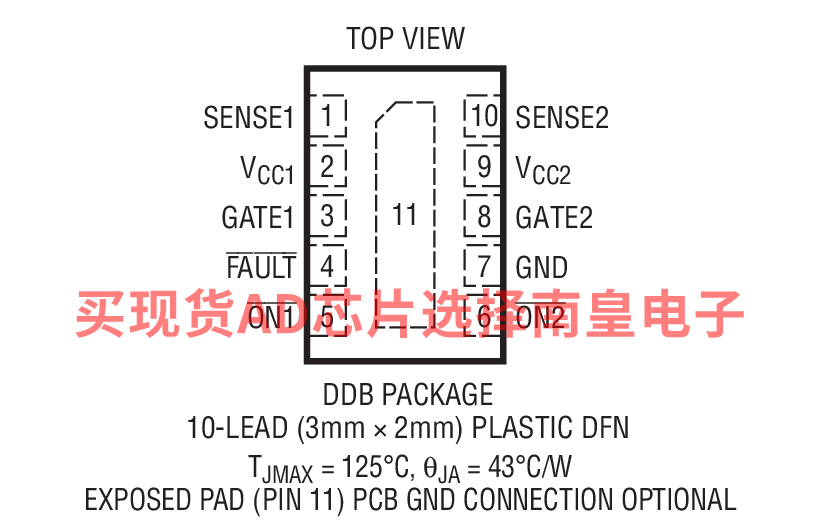

• 10 引脚 MSOP 和 3mm x 2mm DFN 封装

LTC4224CDDB-1#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.7（1000+个）

LTC4224CDDB-1#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.7（1000+个）

LTC4224CDDB-2#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.7（1000+个）

LTC4224CDDB-2#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.7（1000+个）

LTC4224CMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.71（1000+个）

LTC4224CMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.71（1000+个）

LTC4224CMS-2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.71（1000+个）

LTC4224CMS-2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.71（1000+个）

LTC4224IDDB-1#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.09（1000+个）

LTC4224IDDB-1#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.09（1000+个）

LTC4224IDDB-2#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.09（1000+个）

LTC4224IDDB-2#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.09（1000+个）

LTC4224IMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.1（1000+个）

LTC4224IMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.1（1000+个）

LTC4224IMS-2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.1（1000+个）

LTC4224IMS-2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.1（1000+个）

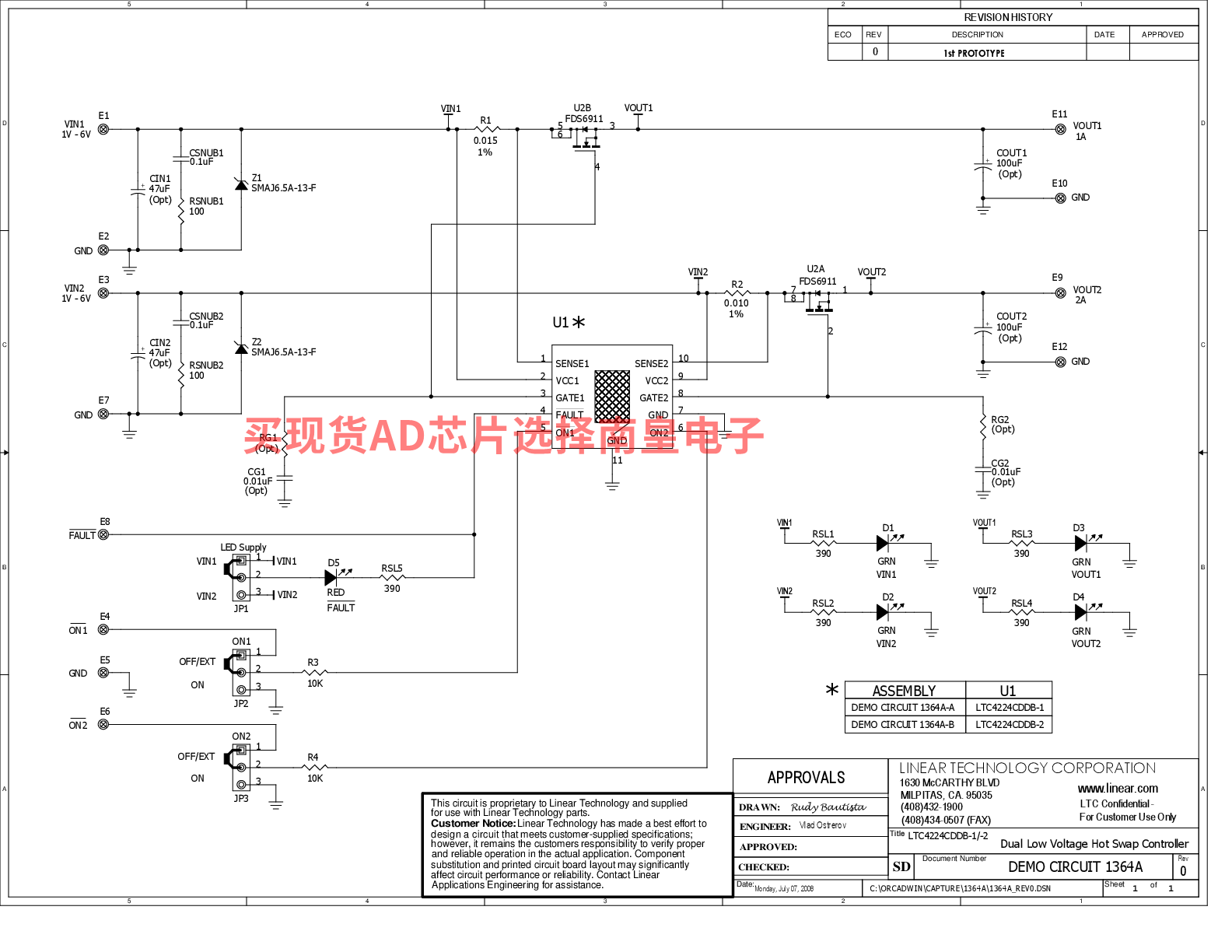

DC1364A-B：LTC4224-2 Demoboard | Dual Low Voltage Hot Swap Controller with Auto-Retry

DC1364A-B: Demo Board for the LTC4224-1/LTC4224-2 Compact Dual Low Voltage Hot Swap Controller

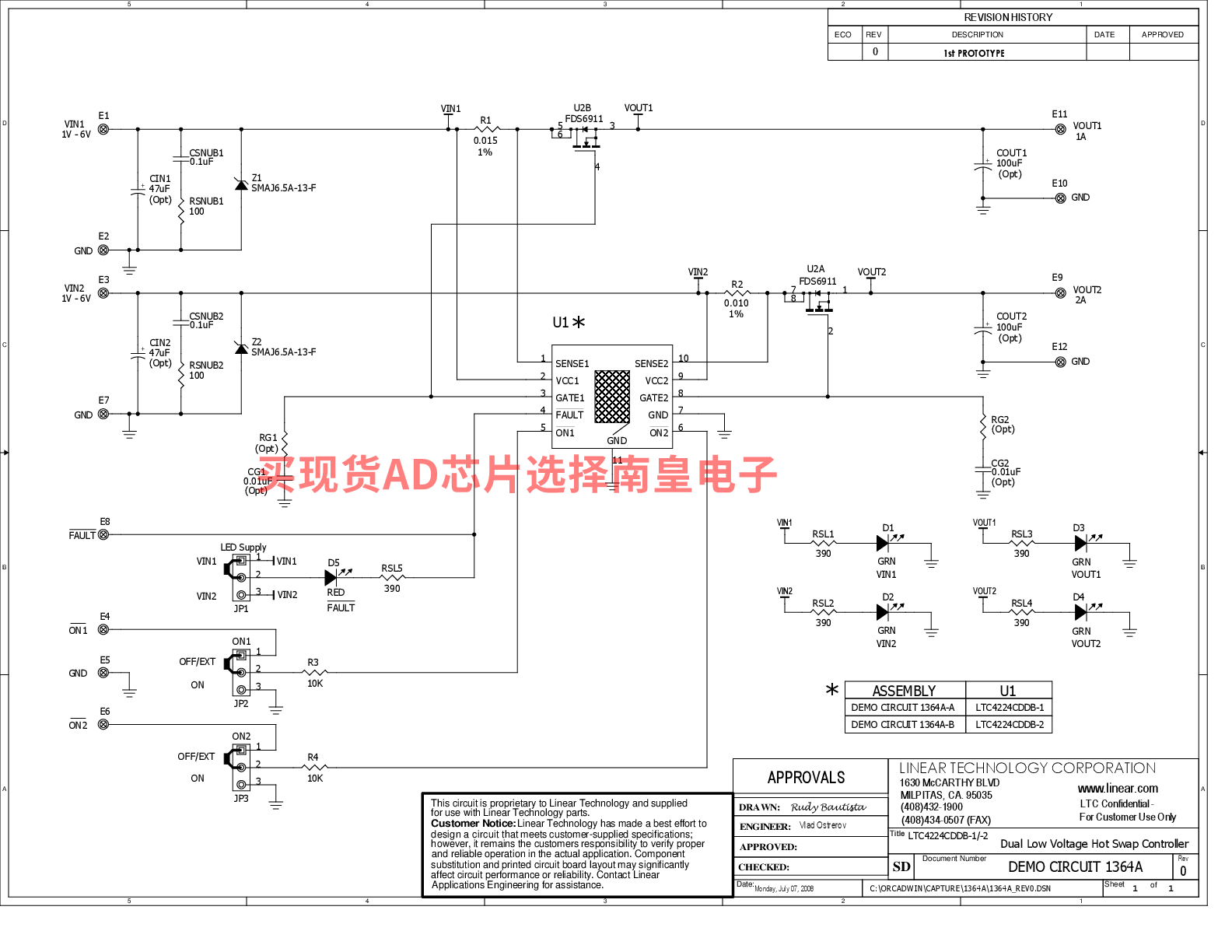

DC1364A-A：LTC4224-1 Demo Board | Dual Low Voltage Hot Swap Controller with Latch-off

DC1364A-A: Demo Board for the LTC4224-1/LTC4224-2 Compact Dual Low Voltage Hot Swap Controller
