LTC4223（用于高级夹层卡的双路电源热插拔控制器）-AD代理

LTC4223的基本参数

制造厂商：AD
产品类别：热插拔控制器
技术类目：低电压热插拔控制器
功能描述：用于高级夹层卡的双路电源热插拔控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4223的产品详情：

LTC4223 正电压热插拔 (Hot Swap) 控制器允许在带电的 AMC 或 MicroTCA 背板上安全地进行电路板的插拔操作。它利用一个外部 N 沟道 MOSFET 来控制主 12V 电源，并采用一个集成开关来控制 3.3V 辅助电源。12V 输出的斜坡速率是可调的，并包括浪涌电流限制功能。另外，还利用一个快速动作电流限制电路和一个准确度为 5% 的定时电路断路器对 12V 输出提供了短路故障保护。3.3V 输出包括软起动和过流保护功能。

LTC4223 具有一个用于 12V 电源的电流监视器输出，并负责报告两个电源的故障和良好工作状态。它还可检测板卡的插拔，并实现了对 12V 电源输出和 3.3V 电源输出的独立控制。LTC4223-1 具有一个锁断电路断路器，而 LTC4223-2则提供了故障之后的自动重试。

应用

高级夹层卡 (AMC)、MicroTCA 系统
工作站和服务器 I/O
电信网络

LTC4223的优势和特点：

允许在带电的高级夹层卡 (AMC) 或 MicroTCA 背板上安全地进行电路板的插拔操作
控制 12V 主电源和 3.3V 辅助电源
可在 ≤1μs 的时间里实现对峰值故障电流的限制
可调电流限值和电路断路器
集成 0.3Ω AUX（辅助）开关
高压侧电流检测
用于外部 N 沟道 MOSFET 的栅极驱动器
针对过流保护的可调响应时间
可调电源电压上电速率
热停机保护
LTC4223-1：在故障之后锁断
LTC4223-2：在故障之后自动重试
16 引脚 SSOP 和 5mm x 4mm DFN 封装

LTC4223具体的完整产品型号参数及价格（美元）：

LTC4223CDHD-1#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4223CDHD-1#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4223CDHD-2#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4223CDHD-2#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4223CGN-1#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4223CGN-1#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4223CGN-2#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4223CGN-2#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4223IDHD-1#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LTC4223IDHD-1#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LTC4223IDHD-2#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LTC4223IDHD-2#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LTC4223IGN-1#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LTC4223IGN-1#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LTC4223IGN-2#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LTC4223IGN-2#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LTC4223的评估套件：

DC1162A-A：LTC4223-1 | Dual Supply Hot Swap Controller for AMC (Latch Off After Fault)

DC1162A-A: Demo Board for LTC4223 Dual Supply Hot Swap Controller for Advanced Mezzanine Card

DC1162A-B：LTC4223-2 | Dual Supply Hot Swap Controller for AMC (Automatic Retry After Fault )

DC1162A-B: Demo Board for LTC4223 Dual Supply Hot Swap Controller for Advanced Mezzanine Card

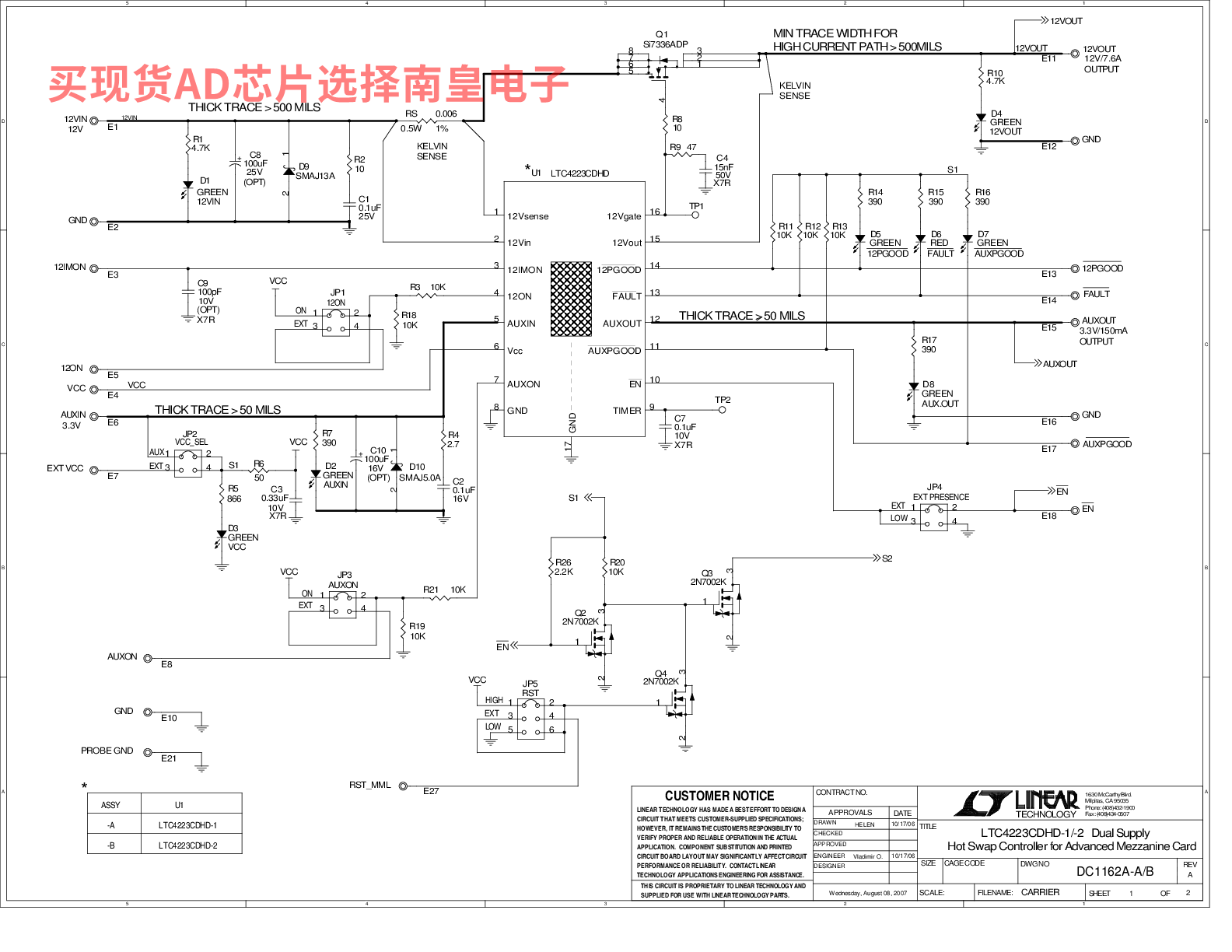

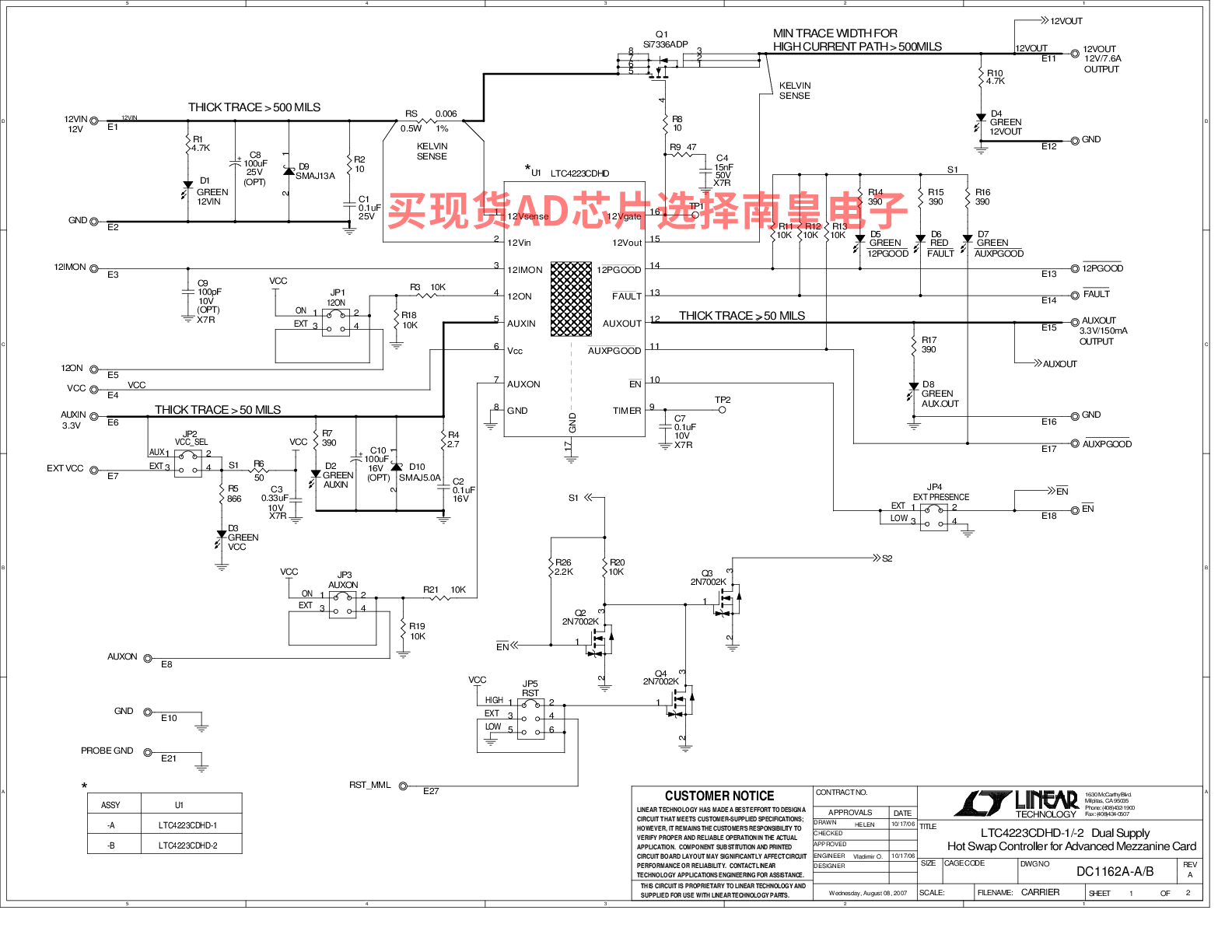

LTC4223的电路图解：
