LTC4222（具 I2C 兼容型监视功能的双通道热插拔控制器）-AD代理

LTC4222的基本参数

制造厂商：AD
产品类别：热插拔控制器
技术类目：低电压热插拔控制器
功能描述：具 I2C 兼容型监视功能的双通道热插拔控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4222的产品详情：

LTC4222 热插拔 (Hot Swap) 控制器允许在带电背板上安全地进行两条电源通路的插拔操作。利用外部 N 沟道传输晶体管，能够使电路板电源电压和浪涌电流以一种可调速率斜坡上升。一个 I2C 接口和板上 ADC 允许监视每个通道的电流、电压和故障状态。

该器件具有可调、模拟、折返电流限制电路和一个负责设定浪涌电流 dI/dt 的软起动电路。一个 I2C 接口可以把该器件配置成在 LTC4222 任一通道上检测到一个故障之后执行锁断或自动再起动操作。

该控制器还具有一些附加功能，包括：当发生故障时中断主机、当输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I2C 指令来接通器件。

应用

带电电路板插拔
电子电路断路器
计算机、服务器
平台管理

LTC4222的优势和特点：

允许在带电背板上安全地进行插拔操作
10 位 ADC 负责监视电流和电压
I2C/SMBus 接口
宽工作电压范围：2.9V 至 29V
dI/dt 控制型软起动功能
用于外部 N 沟道 MOSFET 的高压侧驱动器
无需外部栅极电容器
输入过压 / 欠压保护功能
在故障之后可以选择锁断或自动重试
在发生故障之后向主机发出报警信号
具折返功能的浪涌电流限制

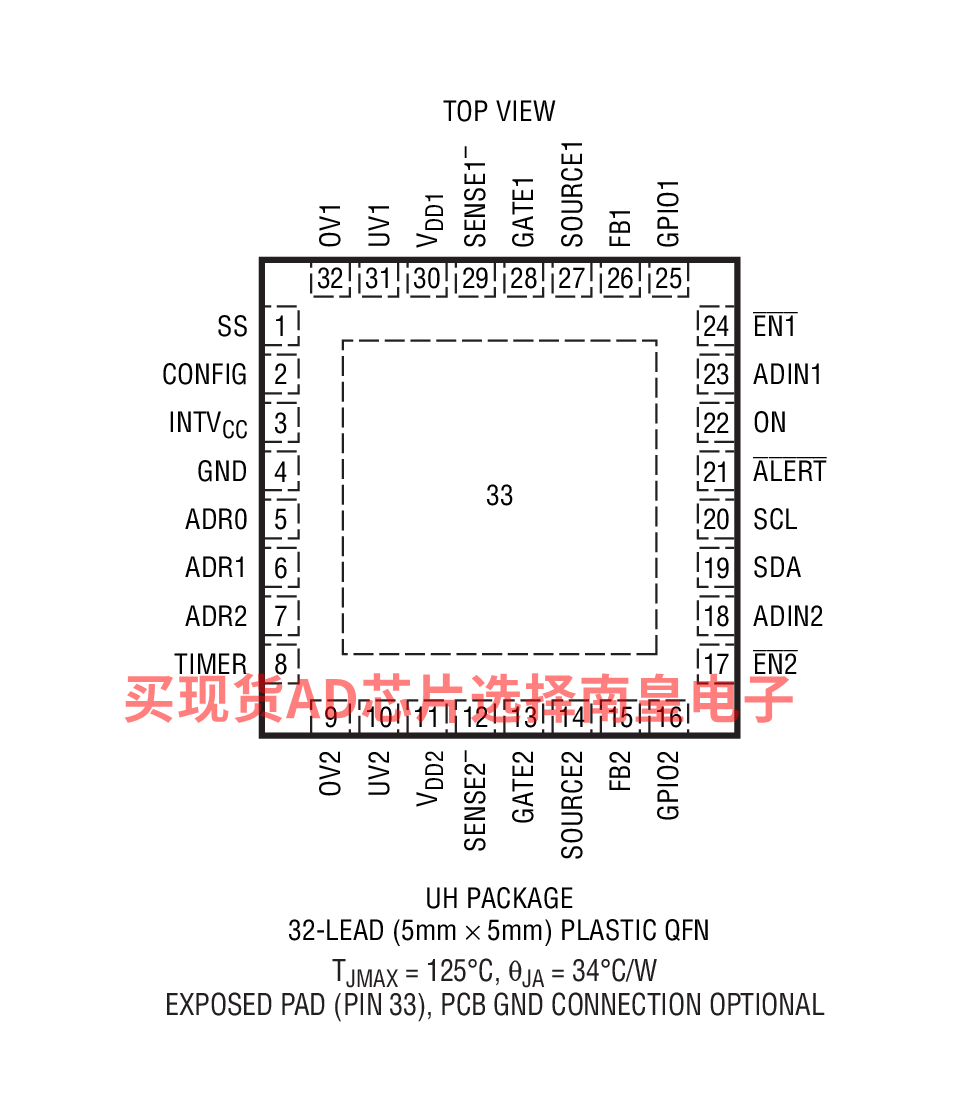

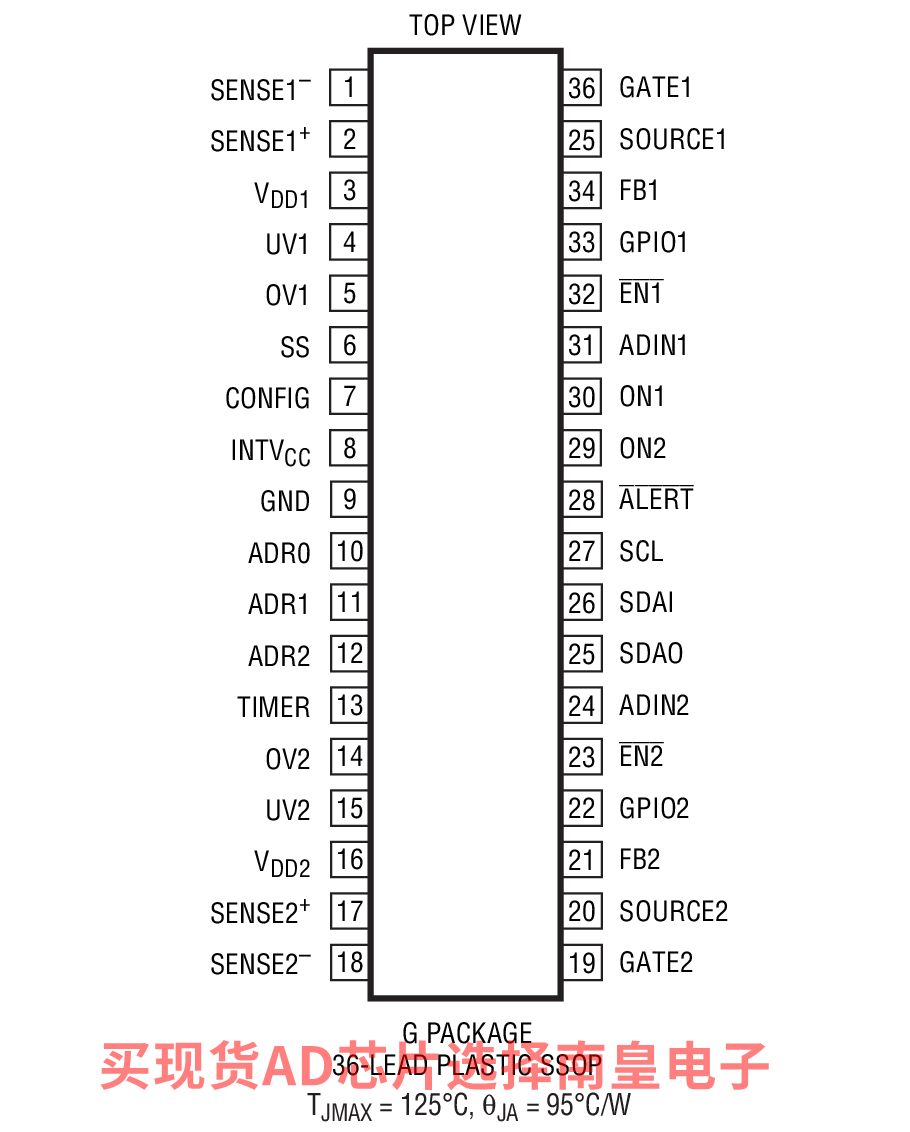

采用 32 引脚 (5mm x 5mm) QFN 和 36 引脚 SSOP 封装

LTC4222具体的完整产品型号参数及价格（美元）：

LTC4222CG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：7.92（100-499个）；6.5（1000+个）

LTC4222CG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：7.92（100-499个）；6.5（1000+个）

LTC4222CUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：7.92（100-499个）；6.5（1000+个）

LTC4222CUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.92（100-499个）；6.5（1000+个）

LTC4222IG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：9.48（100-499个）；7.79（1000+个）

LTC4222IG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：9.48（100-499个）；7.79（1000+个）

LTC4222IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：9.48（100-499个）；7.79（1000+个）

LTC4222IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.48（100-499个）；7.79（1000+个）

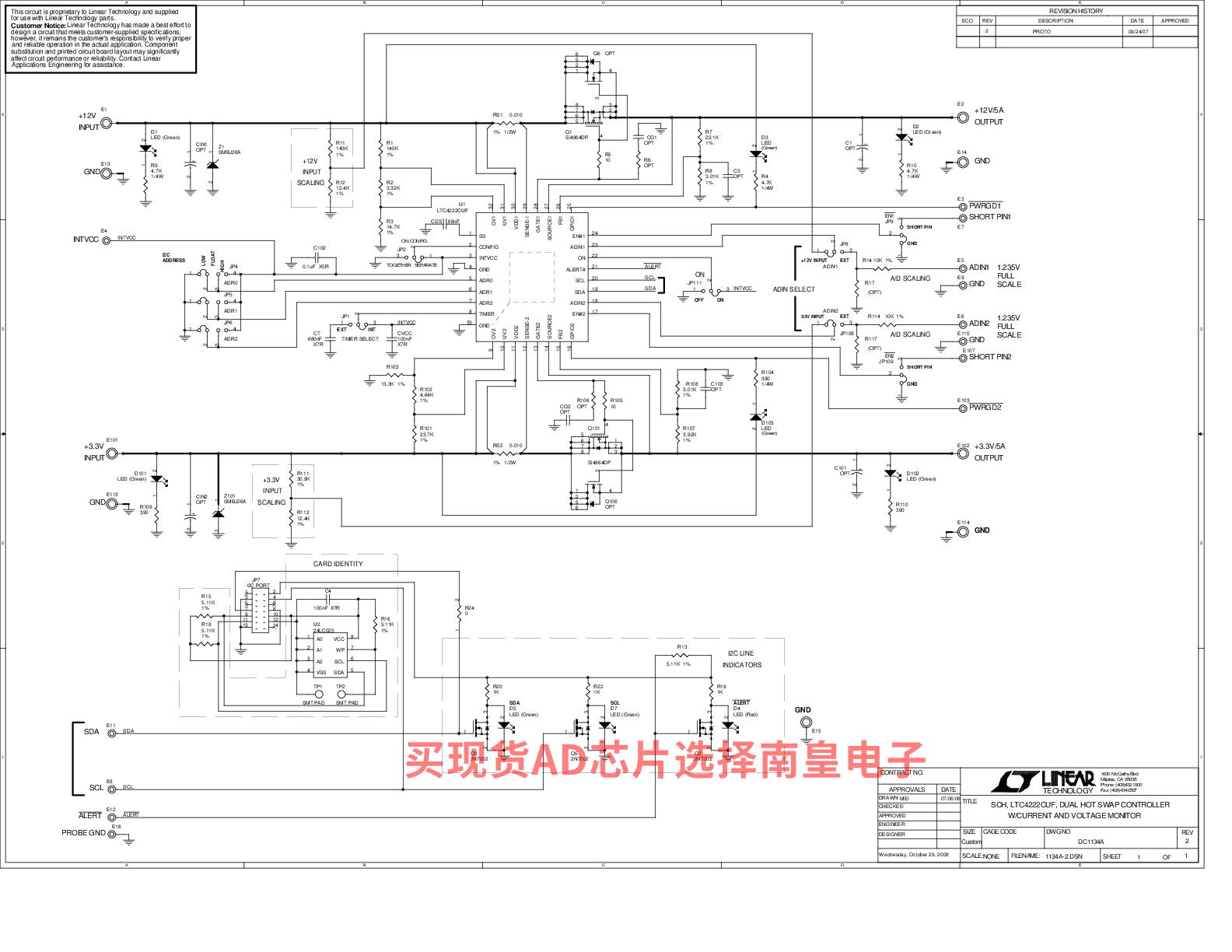

LTC4222的评估套件：

DC1134A：LTC4222 Demoboard | Dual Hot Swap Controller with I2C and ADC (Requires DC590)

DC1134A: Demo Board for LTC4222 Dual Hot Swap Controller with I2C Compatible Monitoring

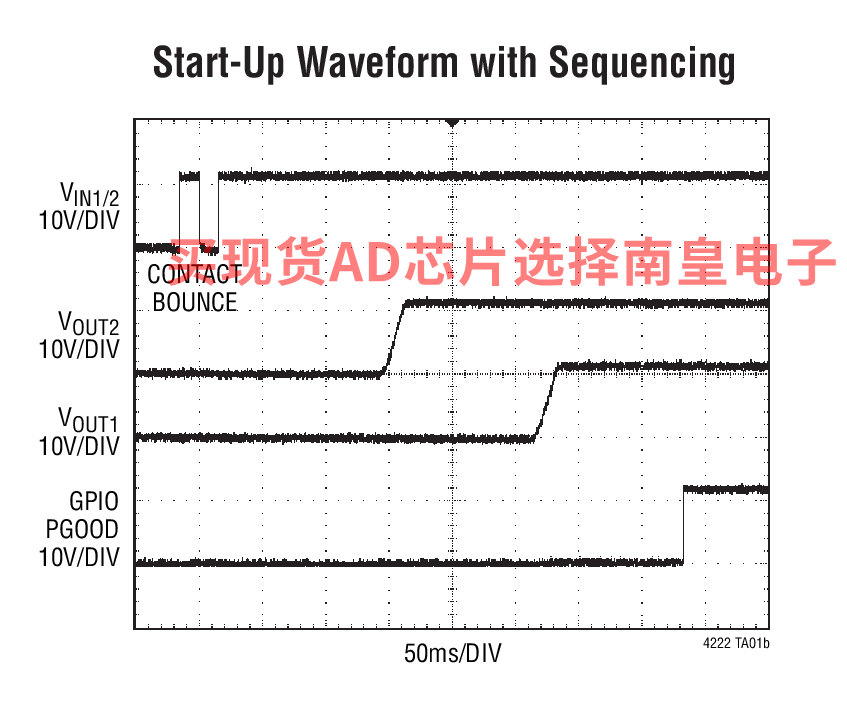

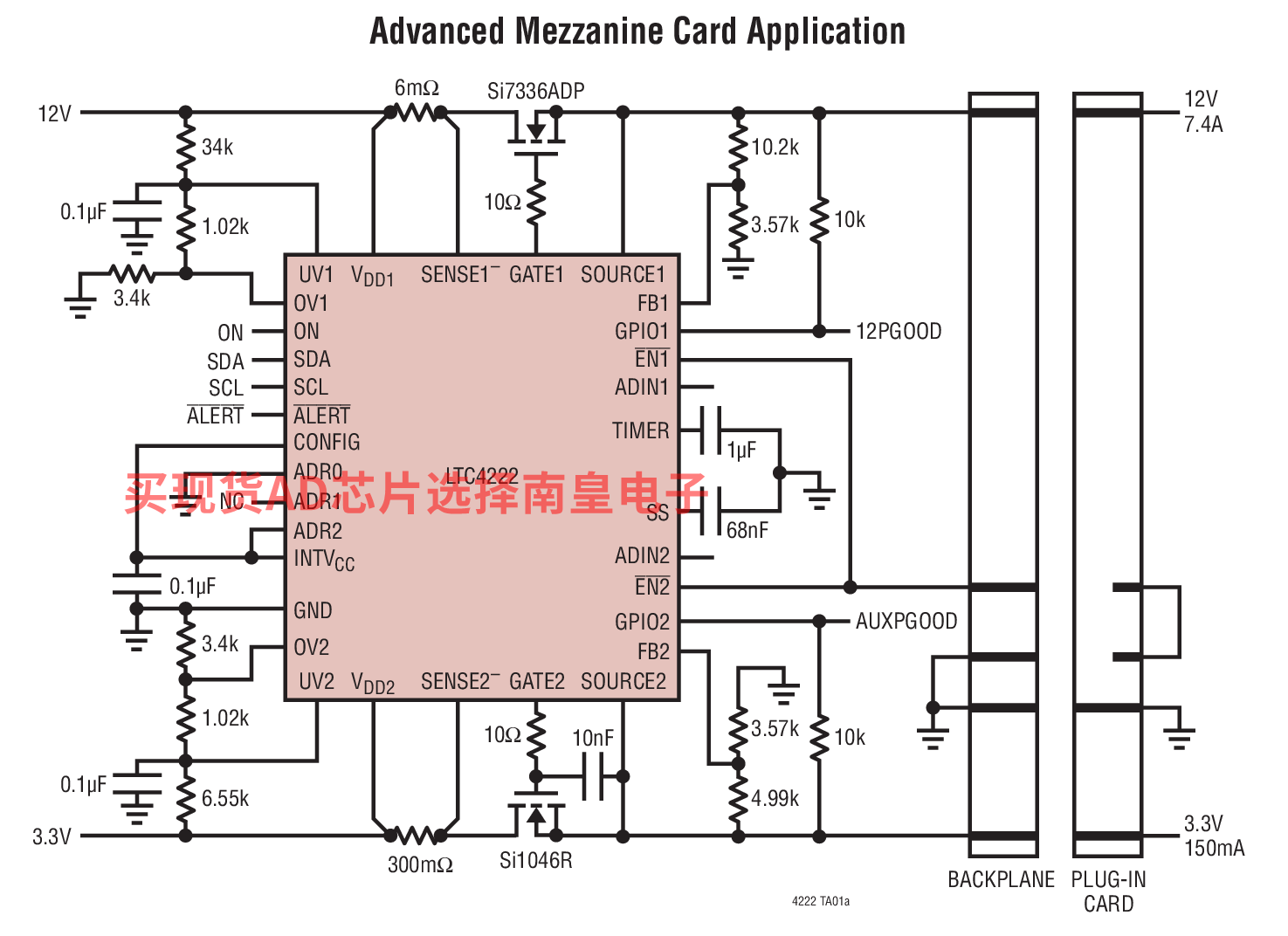

LTC4222的电路图解：

LTC4222的评估套件：
