LTC4217（2A 集成热插拔控制器）-AD代理

LTC4217的基本参数

制造厂商：AD
产品类别：热插拔控制器
技术类目：低电压热插拔控制器
功能描述：2A 集成热插拔控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4217的产品详情：

LTC4217 是一款热插拔应用的集成解决方案，允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中，以满足小型化应用的要求。一个专用的 12V 版本 (LTC4217-12) 包含预设的 12V 特殊门限，而标准器件 LTC4217 则提供了可调门限。

LTC4217 提供了单独的浪涌电流控制以及一个准确 (5%) 的 2A 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。附加功能包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制、过压、欠压和电源良好监视功能。对于 5A 引脚兼容版本，请参见 LTC4232。

应用

RAID 系统
服务器 I/O 板卡
工业

LTC4217的优势和特点：

小占板面积
33mΩ MOSFET 和RSENSE
宽工作电压范围：2.9V 至 26.5V
可调、准确度达 5% 的电流限值
电流和温度监视器输出
过热保护
故障之前的可调电流限制定时器
电源良好和故障输出
可调浪涌电流控制
2% 准确度的欠压和过压保护
与 LTC4232 引脚兼容 (仅限 DFN 封装)

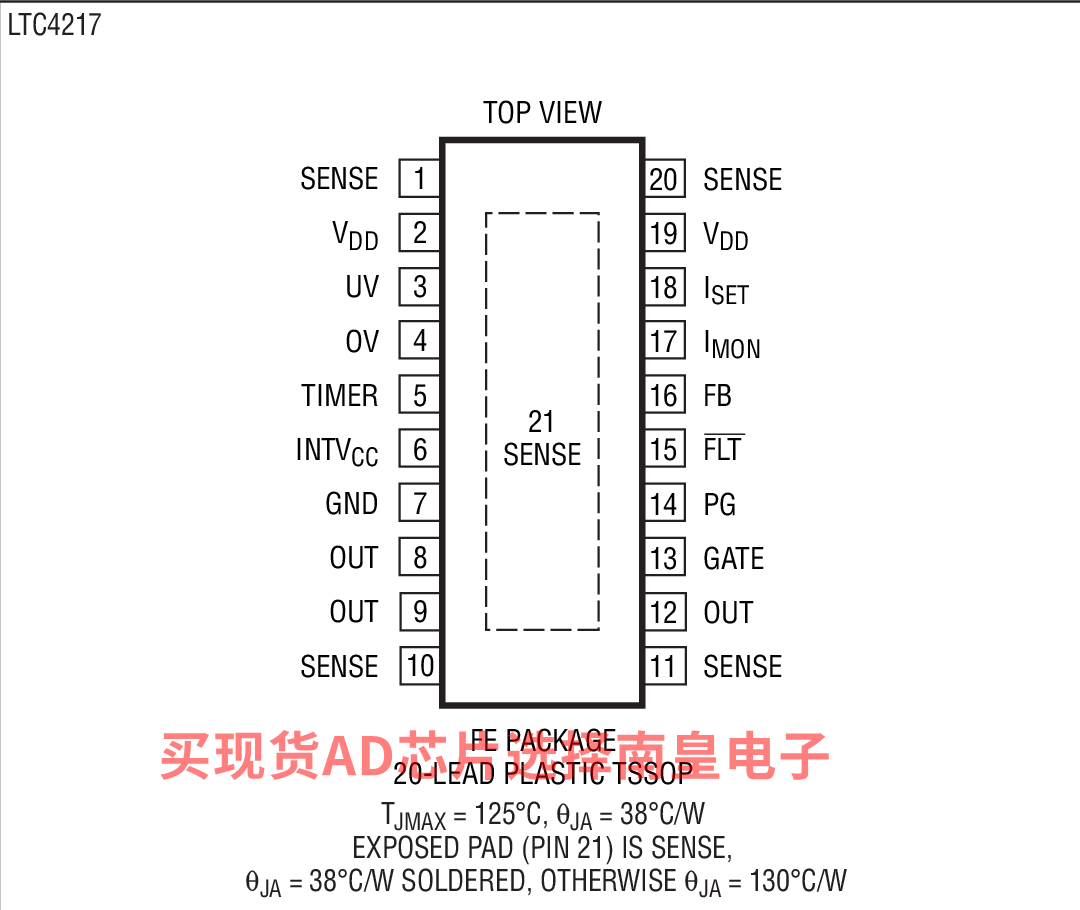

采用 20 引脚 TSSOP 和 16 引脚 5mm x 3mm DFN 封装

LTC4217具体的完整产品型号参数及价格（美元）：

LTC4217CDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LTC4217CDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LTC4217CDHC-12#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LTC4217CDHC-12#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LTC4217CFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LTC4217CFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LTC4217HFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：5.78（100-499个）；4.73（1000+个）

LTC4217HFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.78（100-499个）；4.73（1000+个）

LTC4217IDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LTC4217IDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LTC4217IDHC-12#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LTC4217IDHC-12#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LTC4217IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LTC4217IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LTC4217的评估套件：

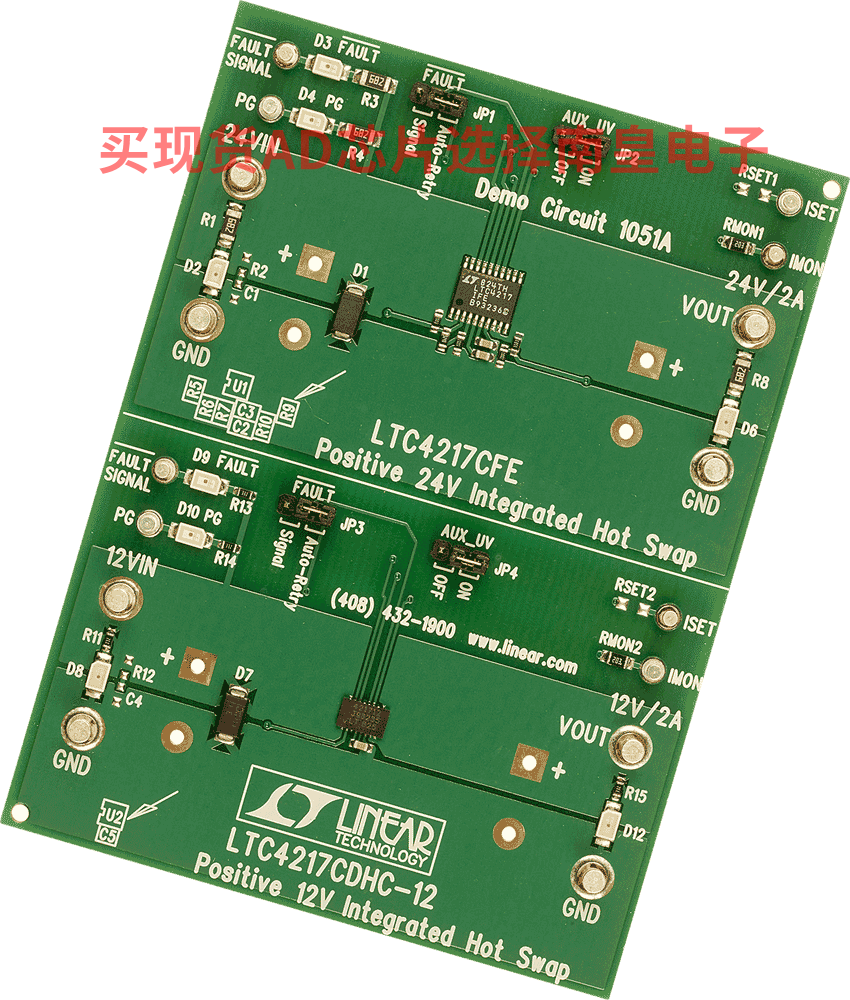

DC1051A：LTC4217 Demo Board | 12V and 24V, 2A Integrated Hot Swap Circuits

DC1051A: Demo Board for the LTC4217 2A Integrated Hot Swap Controller.

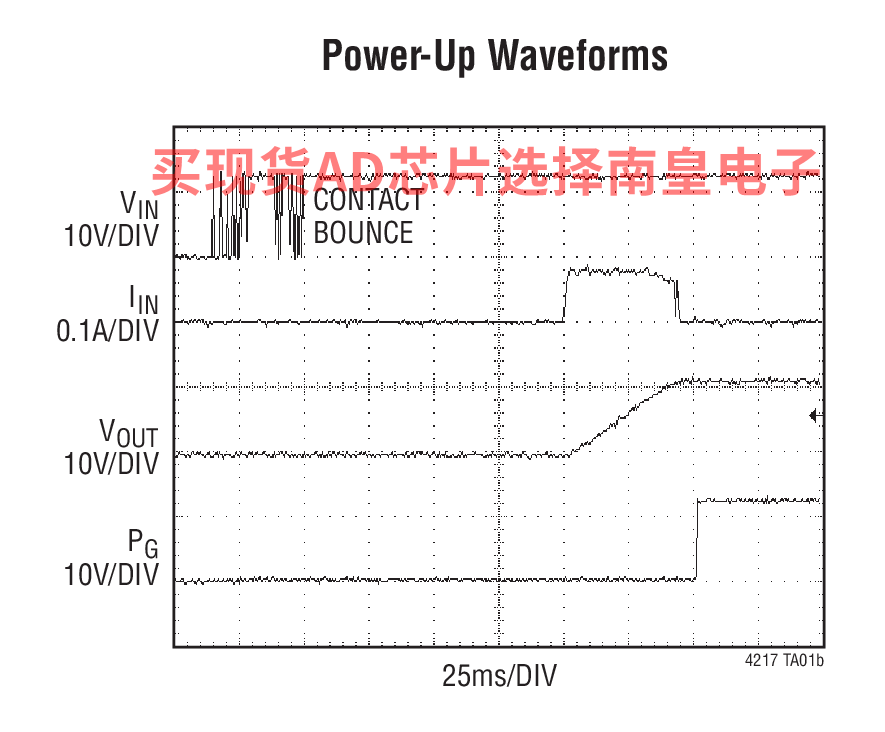

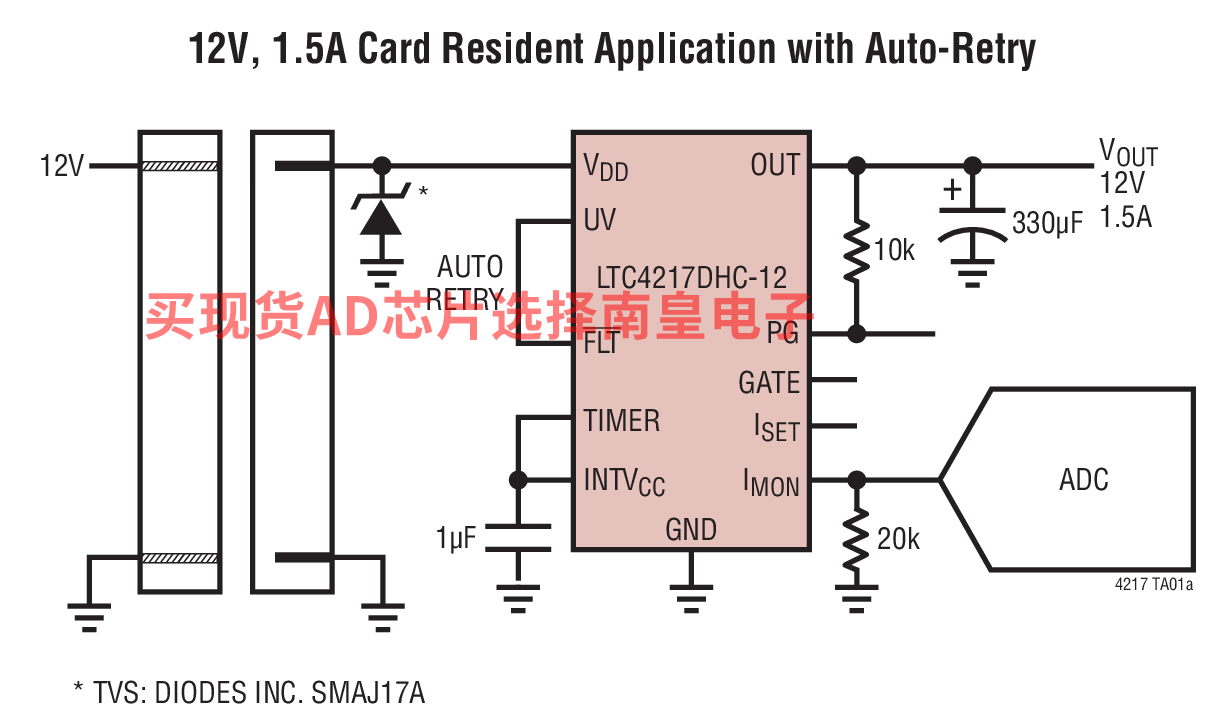

LTC4217的电路图解：

LTC4217的评估套件：
