- 制造厂商：AD
- 产品类别：热插拔控制器
- 技术类目：低电压热插拔控制器
- 功能描述：具有 I2C 兼容型监视功能的热插拨控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4215 / LTC4215-2 热插拨 (Hot Swap) 控制器允许电路板在带电背板上安全地插入和拨出。利用一个外部 N 沟道通路晶体管，可使电路板电源电压和浪涌电流以一个可调斜率的斜坡上升。一个 I2C 接口和板载 ADC 实现监控负载电流、电压和故障状态。
该器件具有可调折返电流限制功能和一个用于设定浪涌电流的 dI/dt 的软起动引脚。一个 I2C 接口可以把器件配置成在 LTC4215 检测到一个电流限制故障之后锁断或自动再起动。
该控制器还具有一些附加功能，包括：在发生故障时中断主机、在输出电源良好时进行通报、检测负载板卡的插拨、以及在板卡插入时自动上电或等待一个 I2C 指令来接通器件。
LTC4215 具有一个 20μs 电路断路器滤波器，适用于那些要求快速故障响应时间的应用，而且其在过流故障之后的默认操作为锁断。LTC4215-2 的电路断路器滤波器响应时间延长为 420μs，适用于那些电源瞬变有可能超过 20μs 的应用，其在过流故障之后默认操作则为自动重启。
应用
- 带电电路板插拨
- 电子电路断路器
- 计算器、服务器
- 平台管理
- 允许电路板在带电的背板上安全地插入
- 8 位 ADC 负责监视电流和电压
- I2C/SMBus 接口
- 宽工作电压范围：2.9V 至 15V
- 20µs (LTC4215) 或 420µs (LTC4215-2) 电路断路器超时
- dI/dt 的控制软起动
- 用于外部 N 沟道 MOSFET 的高压侧驱动
- 无需外部栅极电容器
- 输入过压 / 欠压保护
- 在故障之后可任选锁断或自动重试
- 在故障之后向主机发出报警信号
- 具有折返功能的浪涌电流限制

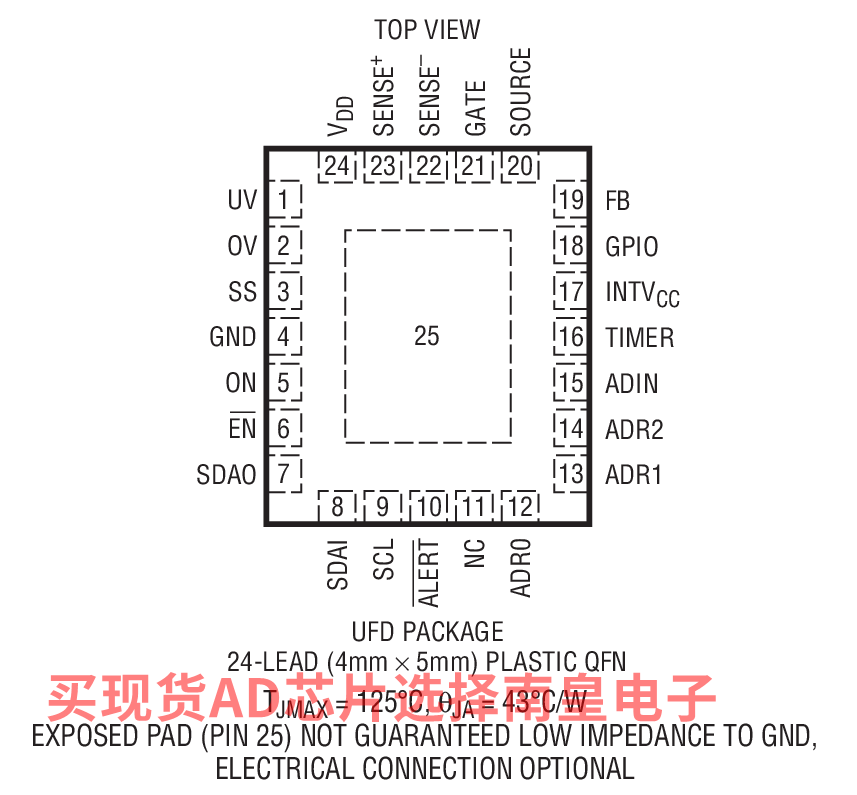

- 采用 24 引脚 (4mm x 5mm) QFN 封装

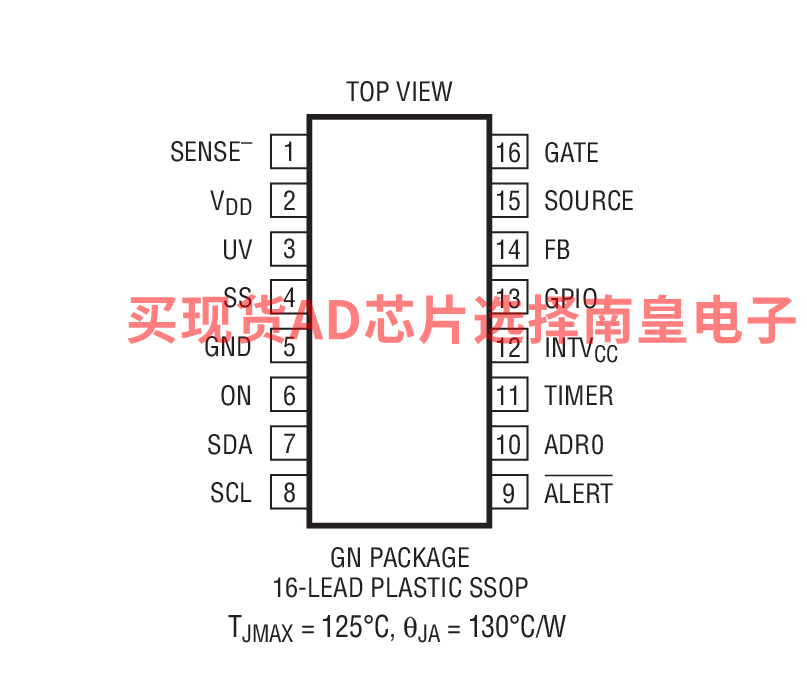

- LTC4215 还提供 16 引脚窄式 SSOP 封装
LTC4215CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.08（100-499个）；4.19（1000+个）
LTC4215CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.08（100-499个）；4.19（1000+个）
LTC4215CUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）
LTC4215CUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）
LTC4215CUFD-2#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）
LTC4215CUFD-2#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；4.41（1000+个）
LTC4215IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：6.08（100-499个）；5.02（1000+个）
LTC4215IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.08（100-499个）；5.02（1000+个）
LTC4215IUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）
LTC4215IUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）
LTC4215IUFD-2#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）
LTC4215IUFD-2#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）

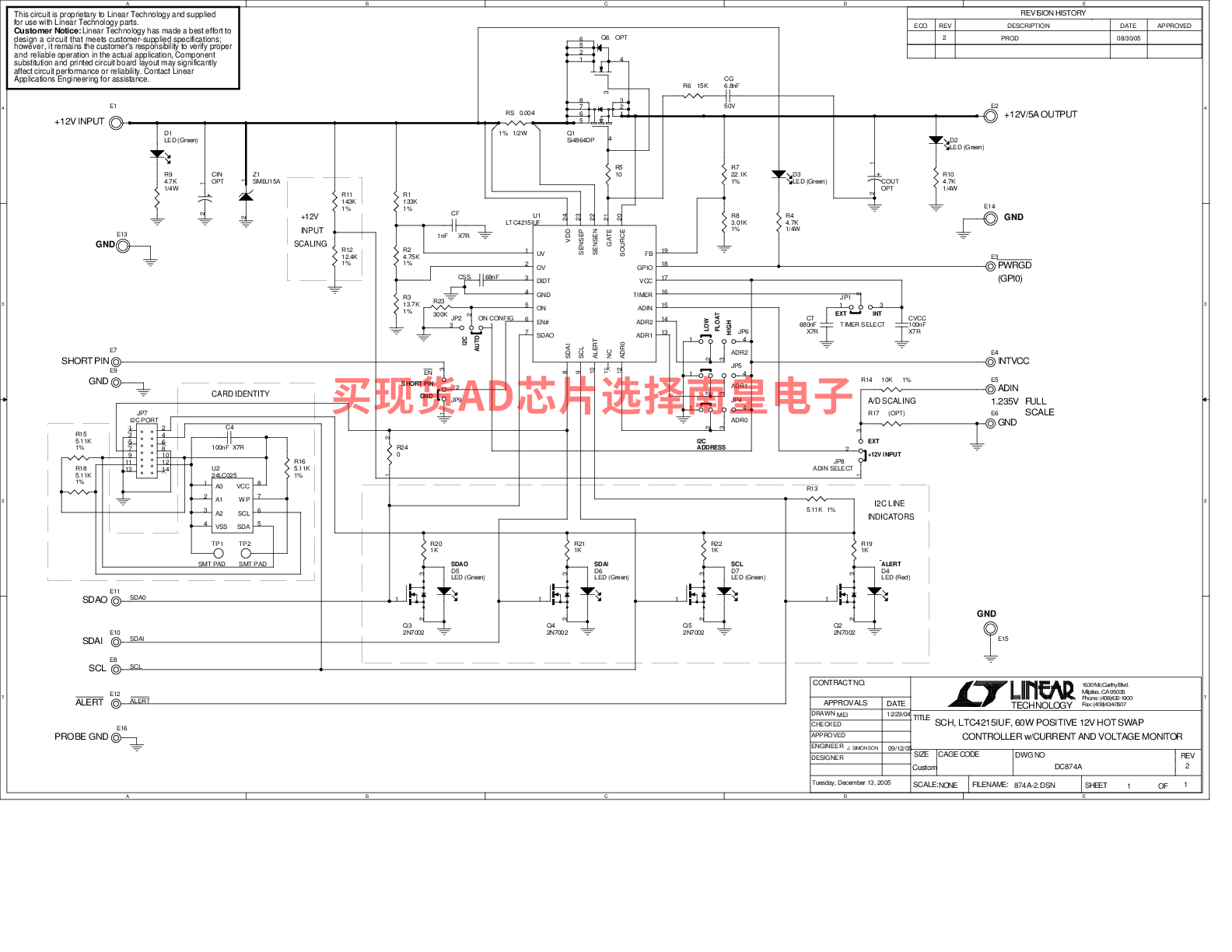

DC874A：LTC4215集成ADC的热插拔控制器（需要DC590）
DC874A：LTC4215具有I2C兼容监控功能的热插拔控制器演示板。
