LTC4215-1 / LTC4215-3 热插拔 (Hot Swap) 控制器允许电路板在带电背板上安全地插入和拔出。利用一个外部 N 沟道传输晶体管，可使电路板电源电压和浪涌电流以一个可调速率斜坡上升。一个I2C 接口和内置 ADC 实现了负载电流、电压和故障状态的监视。

该器件具有可调折返电流限值功能和一个负责设定浪涌电流的 dI/dt 的软起动引脚。一个 I2C 接口可以把该器件配置，以在 LTC4215-1 / LTC4215-3 检测到一个电流限制故障之后锁断或自动再起动。

该控制器还具有一些附加功能，包括：在发生故障时中断主机、提供三个通用输出、在输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I2C 指令来接通器件。

LTC4215-1 具有一个 20µs 的电路断路器滤波器，适合那些需要快速故障响应时间的应用。LTC4215-3 则具有响应时间较长 (420µs) 的电路断路器滤波器，面向那些电源瞬变有可能超过 20us 的应用。

• 带电电路板插拔
• 电子电路断路器
• 计算机、服务器
• 平台管理

• 允许在带电背板上安全地插入
• 8 位 ADC 负责监视电流和电压
• I2C/SMBus 接口
• 宽工作电压范围：2.9V 至 15V
• dI/dt 控制的软起动
• 电路断路器超时：20µs (LTC4215-1) 或 420µs (LTC4215-3)
• 三个通用输出
• 用于外部 N 沟道 MOSFET 的高端驱动
• 无需外部栅极电容器
• 输入过压 / 欠压保护
• 在故障之后可任选锁断或自动重试
• 在发生故障之后向主机发出报警信号
• 具折返功能的浪涌电流限制

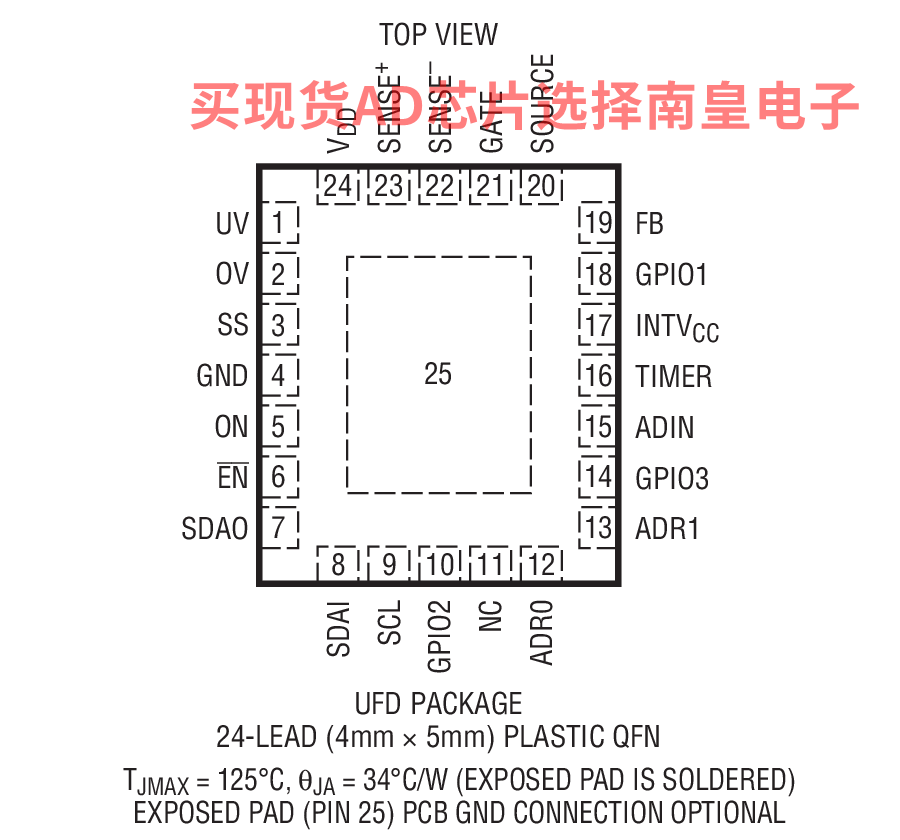

• 采用 24 引脚 (4mm x 5mm) QFN 封装



LTC4215CUFD-1#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.86（100-499个）；4.01（1000+个）

LTC4215CUFD-1#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.86（100-499个）；4.01（1000+个）

LTC4215CUFD-3#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.86（100-499个）；4.01（1000+个）

LTC4215CUFD-3#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.86（100-499个）；4.01（1000+个）

LTC4215IUFD-1#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）

LTC4215IUFD-1#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）

LTC4215IUFD-3#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）

LTC4215IUFD-3#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.4（100-499个）；5.28（1000+个）

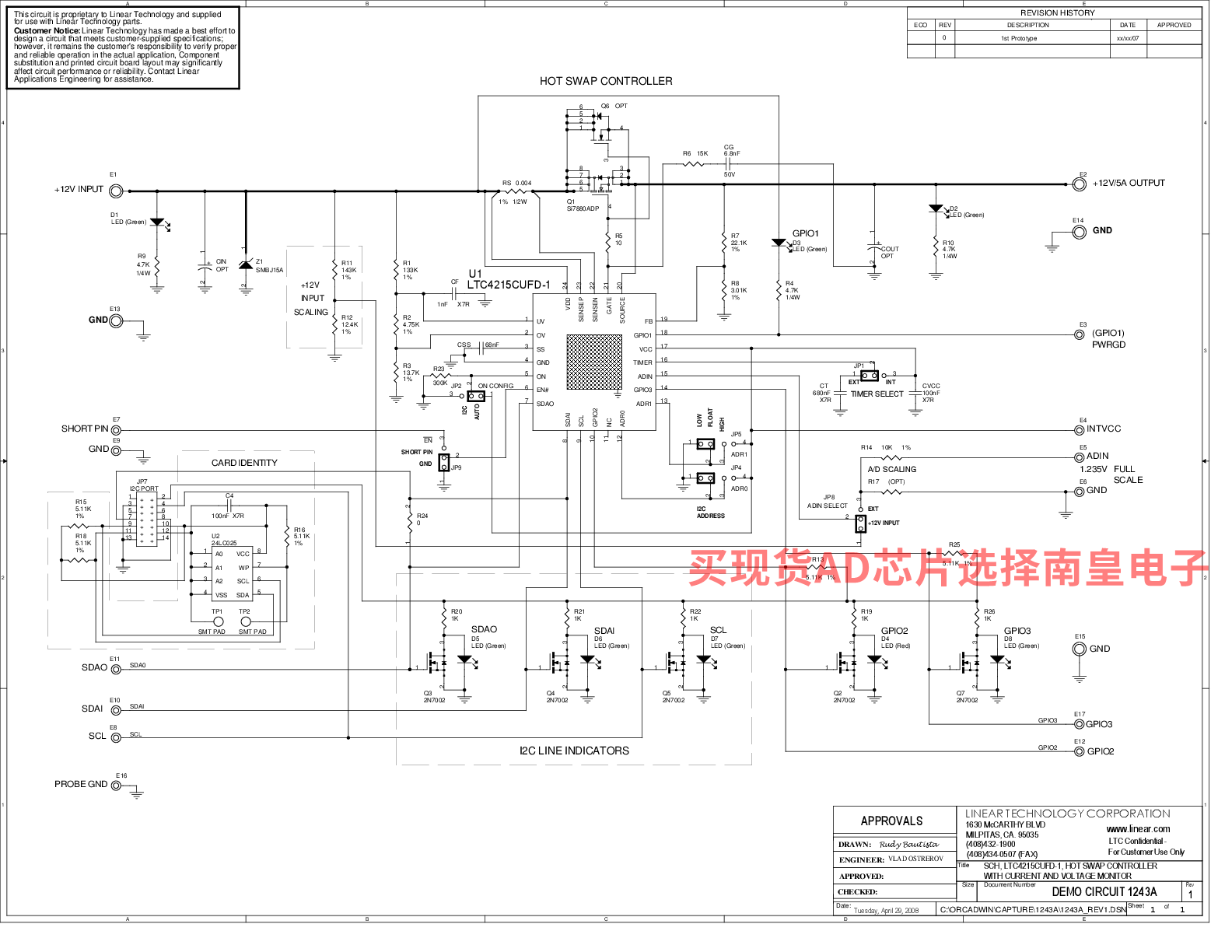

DC1243A：LTC4215-1集成ADC和3 GPIO的热插拔控制器（需要DC590）

DC1243A：具有I2C兼容监控功能的LTC4215-1和-3热插拔控制器演示板。
