LTC4213 是一款电子电路断路器。一个过流电路断路器可在无需采用检测电阻器的情况下对一个外部 N 沟道 MOSFET 的漏极和源极端子上的电压进行检测。其优点是成本较低且开关通路中的电压和功率损耗有所下降。一个内部高压侧驱动器负责控制外部 MOSFET 栅极。

两个集成比较器在偏置电源至地的共模范围内提供了双级过流保护。慢速比较器具有 16ms 的响应时间，而快速比较器则可在 1μs 的时间里发生跳变。电路断路器具有三种可选跳变门限：25mV、50mV 和 100mV。一个 ON 引脚用于控制 ON/OFF，并使电路断路器故障复位。READY 引脚负责发出 MOSFET 正处于传导状态和电路断路器已准备就绪的指示信号。LTC4213 可在 VCC = 2.3V 至 6V 的范围内运作。

?

• 电子电路断路器
• 高压侧开关
• 热板插拨

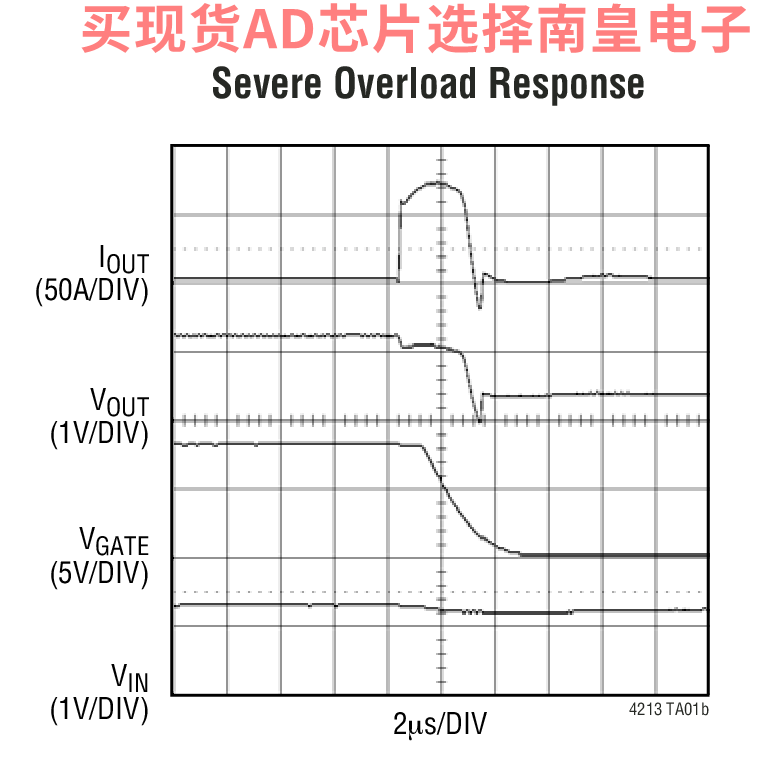

• 响应时间仅 1μs 的快速电路断路器
• 三种可选电路断路器门限
• 无需检测电阻器
• 双级过流故障保护
• 0V 至 6V 的负载电压控制范围
• 用于外部 N 沟道 FET 的高压侧驱动器
• 欠压闭锁
• 当电路断路器进入待命状态时 READY 引脚发出指示信号
• 采用小外形塑料 (3mm x 2mm) DFN 封装

LTC4213CDDB#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.01（100-499个）；1.74（1000+个）

LTC4213CDDB#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.01（100-499个）；1.74（1000+个）

LTC4213CTS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.01（100-499个）；1.74（1000+个）

LTC4213CTS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.01（100-499个）；1.74（1000+个）

LTC4213IDDB#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；2.26（1000+个）

LTC4213IDDB#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；2.26（1000+个）

LTC4213ITS8#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；2.26（1000+个）

LTC4213ITS8#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；2.26（1000+个）

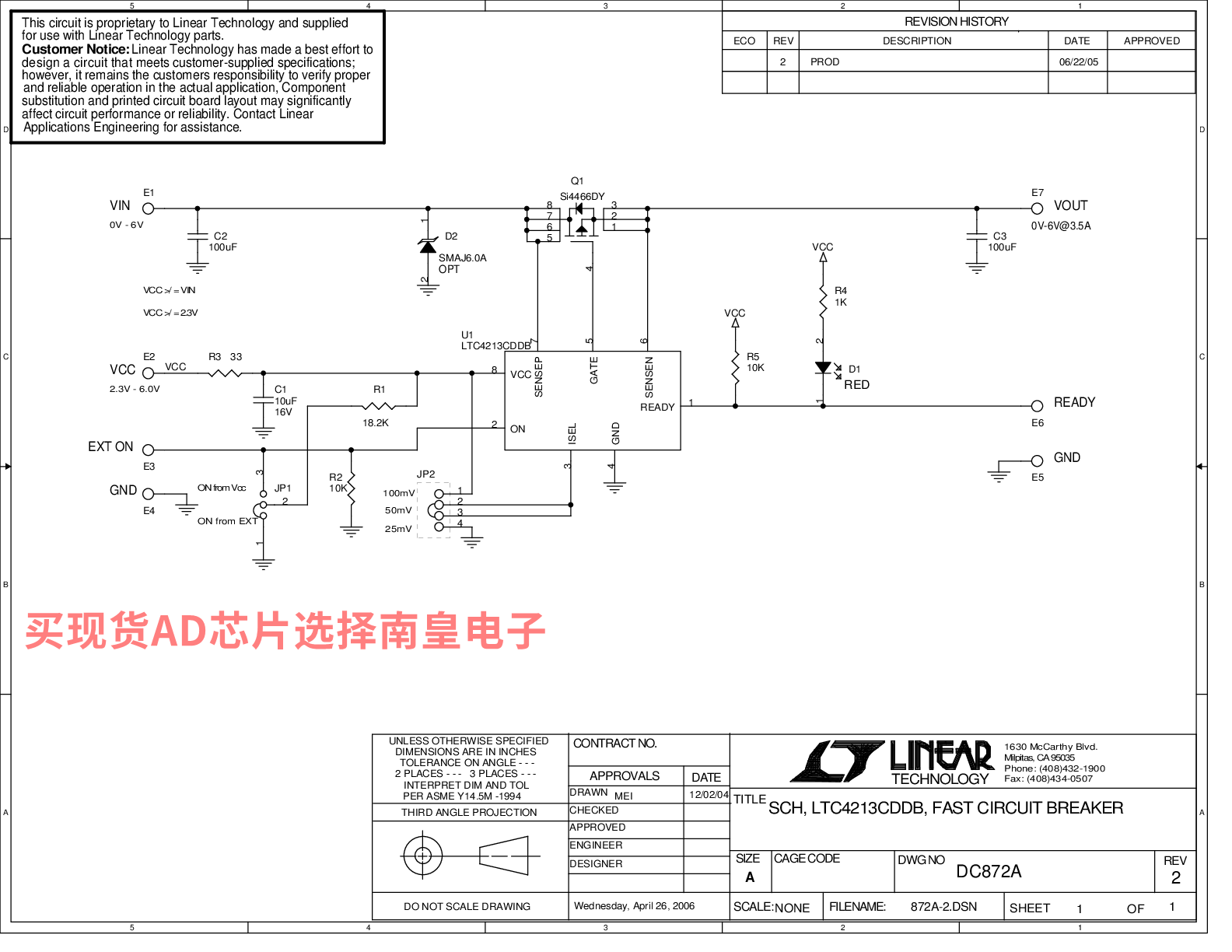

DC872A：LTC4213CDD电子断路器

DC872A：LTC4213 No RSENSE电子断路器演示板。
