LTC4162-S是一款高级单芯片同步降压开关电池充电器和PowerPath管理器，可无缝管理壁式适配器、背板、太阳能电池板等输入源和铅酸电池之间的配电。

高分辨率测量系统为全部可通过I2C端口回读的电路电压、电流、电池电阻和温度提供丰富的遥测信息。I2C端口也可用于配置许多充电参数，包括充电电压和电流、终止算法和多种系统状态报警。

LTC4162-S可为充电电流高达3.2A的6V、12V、18V和24V铅酸电池充电。

电源路径拓扑去耦电池中的输出电压，使便携式产品能够在极低电池电压条件下即时启动。

LTC4162-S采用散热增强型28引脚4mm × 5mm × 0.75mm QFN表贴封装。

应用

• 医疗仪器
• USB-C功率传输
• 工业手持设备
• 加固式笔记本
• 平板电脑

• 具有吸收和均衡功能的铅酸电池充电器
• 宽充电输入电压范围：4.5V 至 35V
• 高效同步操作
• 16 位数字遥测系统可监控 VBAT、IBAT、RBAT、TBAT、TDIE、VIN、IIN、VOUT
• 可为 6V、12V、18V 和 24V 铅酸电池充电
• 输入欠压充电电流限制环路
• 适用于太阳能板输入的输入 MPPT
• 输入电流限制优先处理系统负载输出
• 低损耗 PowerPath
• 电量耗尽或缺少电池时可实现即时启动
• 温控充电
• 引脚与锂离子和 LiFePO4 版本兼容

LTC4162EUFD-SAD#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.81（1000+个）

LTC4162EUFD-SAD#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.81（1000+个）

LTC4162EUFD-SADM#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.81（1000+个）

LTC4162EUFD-SADM#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.81（1000+个）

LTC4162EUFD-SST#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.81（1000+个）

LTC4162EUFD-SST#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.81（1000+个）

LTC4162EUFD-SSTM#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.81（1000+个）

LTC4162EUFD-SSTM#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.27（100-499个）；2.81（1000+个）

LTC4162IUFD-SAD#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.64（100-499个）；3.14（1000+个）

LTC4162IUFD-SAD#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.64（100-499个）；3.14（1000+个）

LTC4162IUFD-SADM#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.64（100-499个）；3.14（1000+个）

LTC4162IUFD-SADM#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.64（100-499个）；3.14（1000+个）

LTC4162IUFD-SST#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.64（100-499个）；3.14（1000+个）

LTC4162IUFD-SST#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.64（100-499个）；3.14（1000+个）

LTC4162IUFD-SSTM#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.64（100-499个）；3.14（1000+个）

LTC4162IUFD-SSTM#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.64（100-499个）；3.14（1000+个）

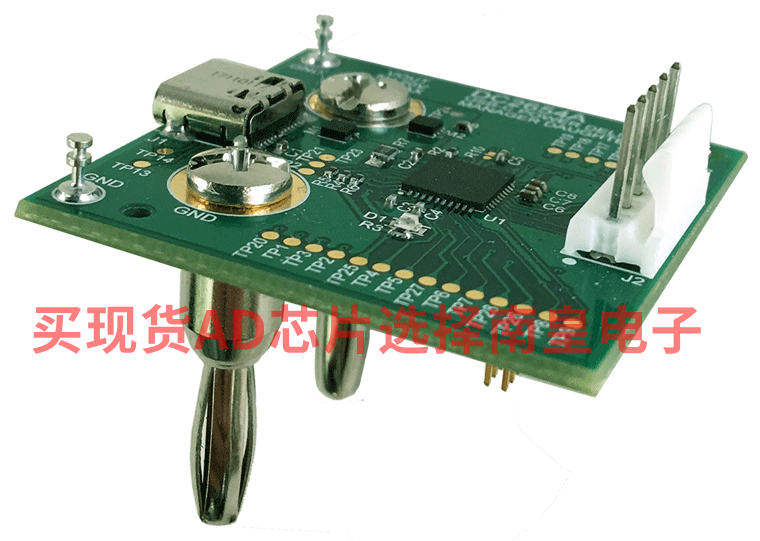

DC2654A：USB-C电力传输管理器子板

演示电路2654A内置由Cypress Semiconductor设计的EZ-PD CCG3 USB Type-C端口控制器IC。本产品是一款子板，旨在与ADI公司的一些电源产品演示电路接口以便演示其与USB Type-C供电规范的兼容性。

此电路板的默认程序是协商USB电力传输曲线，并选择插在板上的电源适配器宣称的最高电压，然后打开电源开关通过香蕉插头为主PCB供电以实现低阻抗连接。任何所需的数字信息通过接头J3在电路板之间传递。

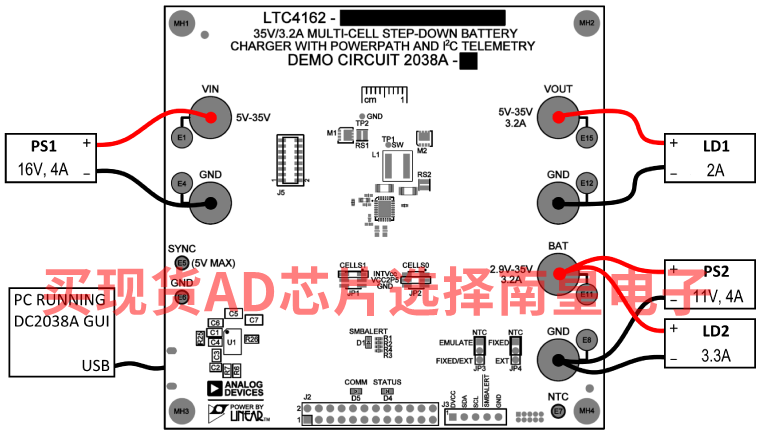

DC2038A：LTC4162 演示板 | 具 PowerPath 和 I2C 遥测功能的 35V/3.2A 多节电池降压型充电器

演示电路 2038A 可显示 PowerPath 和 I2C 遥测功能的LTC4162 多节电池降压型充电器以可配置化学组成和电池节数工作的情况。LTC4162 支持多达 8 节锂离子电池、9 节 LiFePO4 电池以及 6V、12V、18V 或 24V 铅酸电池。可为每种电池化学组成选择可编程和完全自主的充电算法。

DC2038A 用 6 种可调 LTC4162 变体之一进行填充，每种变体适合一种特定的电池化学组成和默认的 MPPT 启用状态。更多信息请参阅 DC2038A 演示手册。
