LTC4156（具 I2C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A LiFePO4 电池充电器）-AD代理

LTC4156的基本参数

制造厂商：AD
产品类别：PMIC 和多功能
技术类目：USB电源管理器（PowerPath、电池充电器）
功能描述：具 I2C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A LiFePO4 电池充电器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4156的产品详情：

LTC4156 是一款 15W I2C 控制型电源管理器，具有 PowerPath 即时接通操作、高效率开关电池充电和 USB 兼容性。LTC4156 可无缝地管理从两个 5V 电源 (例如：一个 USB 端口和一个墙上适配器) 至单节可再充电磷酸铁锂电池及一个系统负载的功率输送。

LTC4156 的开关电池充电器可自动限制其输入电流以保持 USB 兼容性，也可以从一个高功率墙上适配器吸收高达 3A 的电流。高效率降压型开关充电器设计用于向应用电路提供最大的功率，并减少高功率密度应用中的热量。

由于可通过 I2C 来调节输入电流、充电电流、电池浮动电压、充电终止及许多其他参数，因而实现了更大的灵活性。主要的系统及充电参数的 I2C 状态报告有利于做出智能化的控制决策。USB On-The-Go 支持能力可在无需使用任何附加组件的情况下向 USB 端口回送 5V 电源。一个双通道输入、优先级多路复用、过压保护电路用于保护 LTC4156 的 VBUS 引脚免遭高电压的损坏。

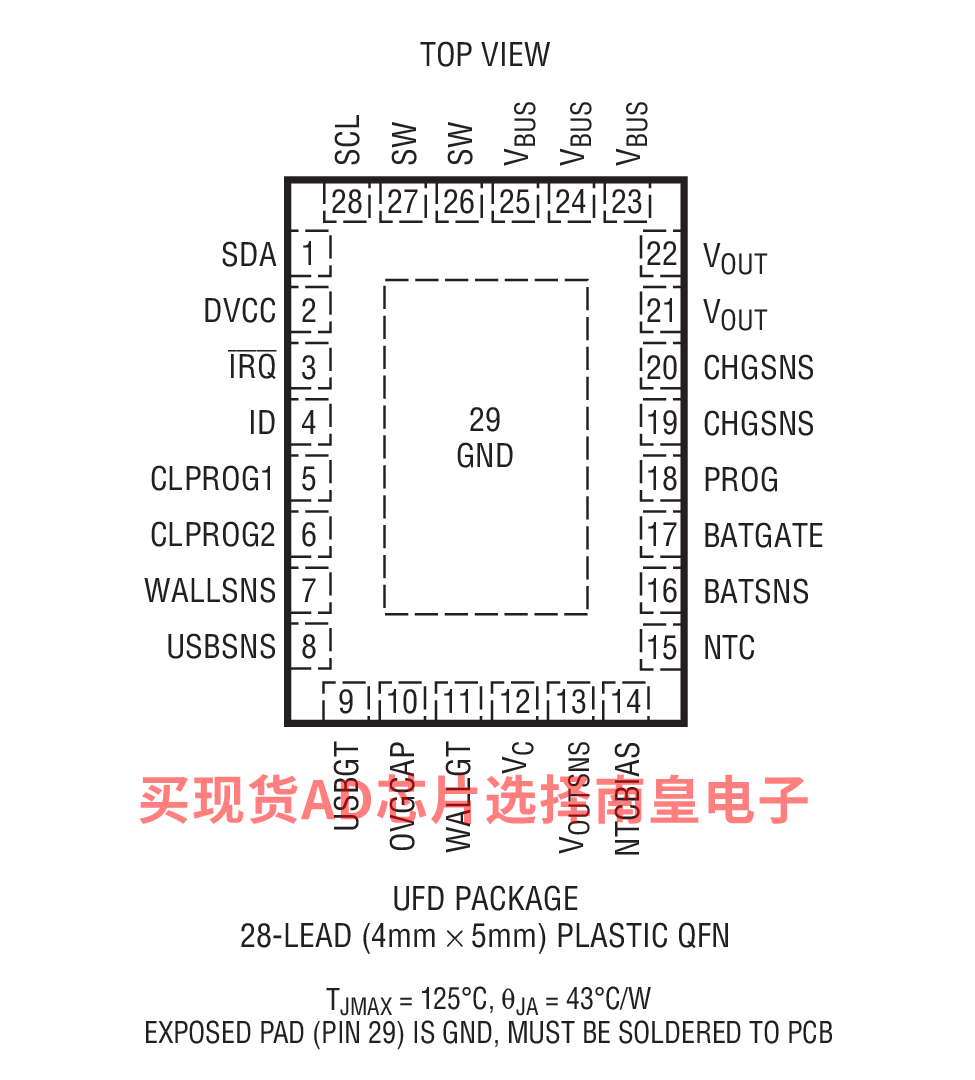

LTC4156 采用扁平 (高度仅 0.75mm) 28 引脚 4mm x 5mm QFN 表面贴装型封装。

应用

便携式医疗设备
便携式工业设备
备用装置

LTC4156的优势和特点：

高效率充电器能提供 3.5A 的充电电流
专为 LiFePO4 (磷酸铁锂) 电池而设计的充电控制算法
单片式开关稳压器较佳地利用了有限的功率与热预算
双通道输入过压保护控制器
针对多个输入的优先级多路复用
I2C/SMBus 控制及状态反馈
NTC 热敏电阻 ADC 用于温度相关型充电算法 (JEITA)
低电量电池可实现 “即时接通” 操作
电池理想二极管控制器用于电源管理
至 USB 端口的 USB On-The-Go 功率输送
4 种浮动电压设定值 (3.45V、3.55V、3.6V、3.8V)
28 引脚 4mm x 5mm QFN 封装

LTC4156具体的完整产品型号参数及价格（美元）：

LTC4156EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC4156EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC4156IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC4156IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC4156的评估套件：

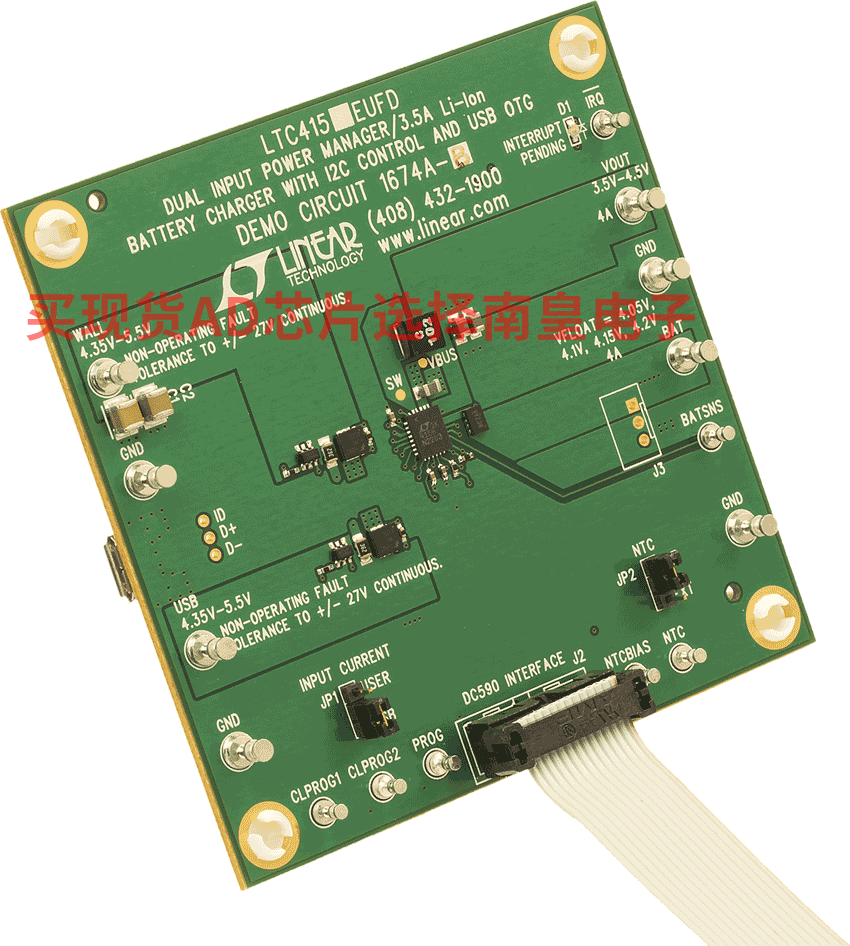

DC1674A-B：LTC4156EUFD Demo Board | Dual Input Power Mgr/3.5A LiFePO4 Charger, VIN = 4.35V to 5.5V, VOUT = 4.5V @ 3.5A; DC590B Demo Board is required

Demonstration Circuit 1674A-B is dual input power manager/3.5A LiFePO4 battery charger with I2C control and USB On-The-Go (OTG) featuring the LTC4156EUFD. Most functions on the LTC4156 are controlled via the I2C serial interface. The LTC4156 also provides extensive status information via the I2C interface. The DC1674A-B's working input voltage range is 4.35V to 5.5V on both the WALL and USB input. The DC1674A-B will tolerate non-operating overvoltage inputs up to 27V. It utilizes the DC590B (USB-to-I2C interface board) to control the LTC4156 and to read back the contents of the command and status registers.

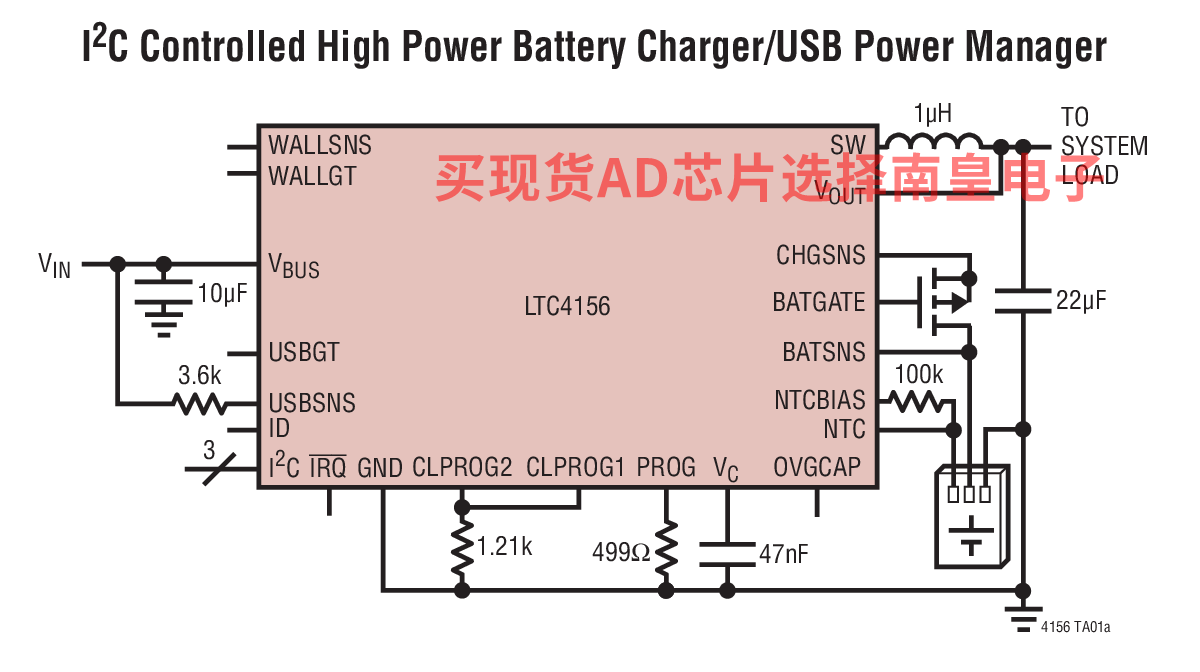

LTC4156的电路图解：

LTC4156的评估套件：
