LTC4155（具 I2C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A 锂离子电池充电器）-AD代理

LTC4155的基本参数

制造厂商：AD
产品类别：PMIC 和多功能
技术类目：USB电源管理器（PowerPath、电池充电器）
功能描述：具 I2C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A 锂离子电池充电器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4155的产品详情：

LTC4155 是一款 15W I2C 控制型电源管理器，具有 PowerPath 即时接通操作、高效率开关电池充电和 USB 兼容性。LTC4155 可无缝地管理从两个 5V 电源 (例如：一个 USB 端口和一个墙上适配器) 至单节可再充电锂离子 / 锂聚合物电池及一个系统负载的功率输送。

LTC4155 的开关电池充电器可自动限制其输入电流以保持 USB 兼容性，也可以从一个高功率墙上适配器吸收高达 3A 的电流。高效率降压型开关充电器设计用于向应用电路提供最大的功率，并减少高功率密度应用中的热量。

由于可通过 I2C 来调节输入电流、充电电流、电池浮动电压、充电终止及许多其他参数，因而实现了更大的灵活性。主要的系统及充电参数的 I2C 状态报告有利于做出智能化的控制决策。USB On-The-Go 支持能力可在无需使用任何附加组件的情况下向 USB 端口回送 5V 电源。一个双通道输入、优先级多路复用、过压保护电路用于保护 LTC4155 的 VBUS 引脚免遭高电压的损坏。

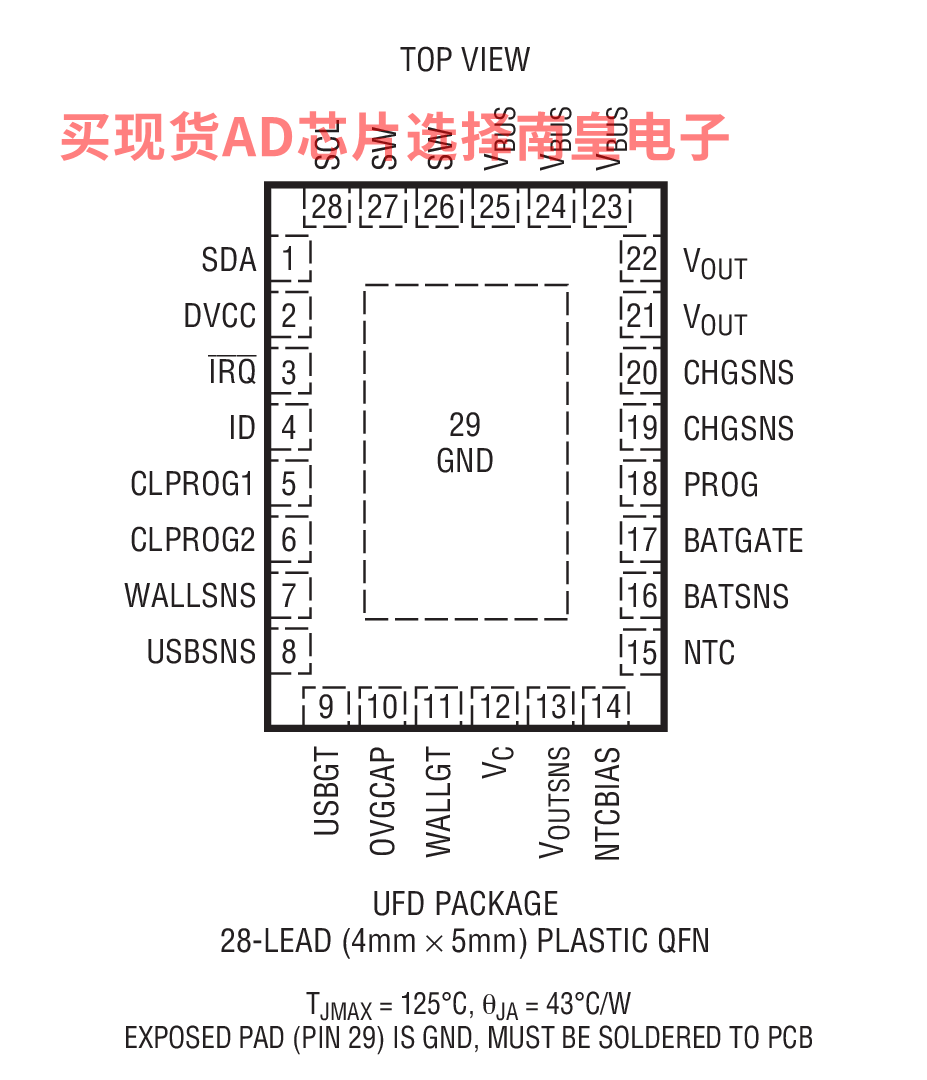

LTC4155 采用扁平 (0.75mm) 28 引脚 4mm x 5mm QFN 表面贴装型封装。

应用

平板个人电脑
超级移动个人电脑
视频媒体播放器
数码相机、GPS、PDA
智能手机
便携式医疗设备

LTC4155的优势和特点：

高效率充电器能提供 3.5A 的充电电流
单片式开关稳压器较佳地利用了有限的功率与热预算
双通道输入过压保护控制器
针对多个输入的优先级多路复用
I2C / SMBus 控制及状态反馈
NTC 热敏电阻 ADC 用于温度相关型充电算法 (JEITA)
利用低电量电池可实现“即时接通”操作
电池理想二极管控制器用于电源管理
至 USB 端口的 USB On-The-Go 功率输送
具有 4 种浮动电压设定值的全功能锂离子 / 锂聚合物电池充电器
28 引脚 4mm x 5mm QFN 封装

LTC4155具体的完整产品型号参数及价格（美元）：

LTC4155EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC4155EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC4155IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC4155IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC4155的评估套件：

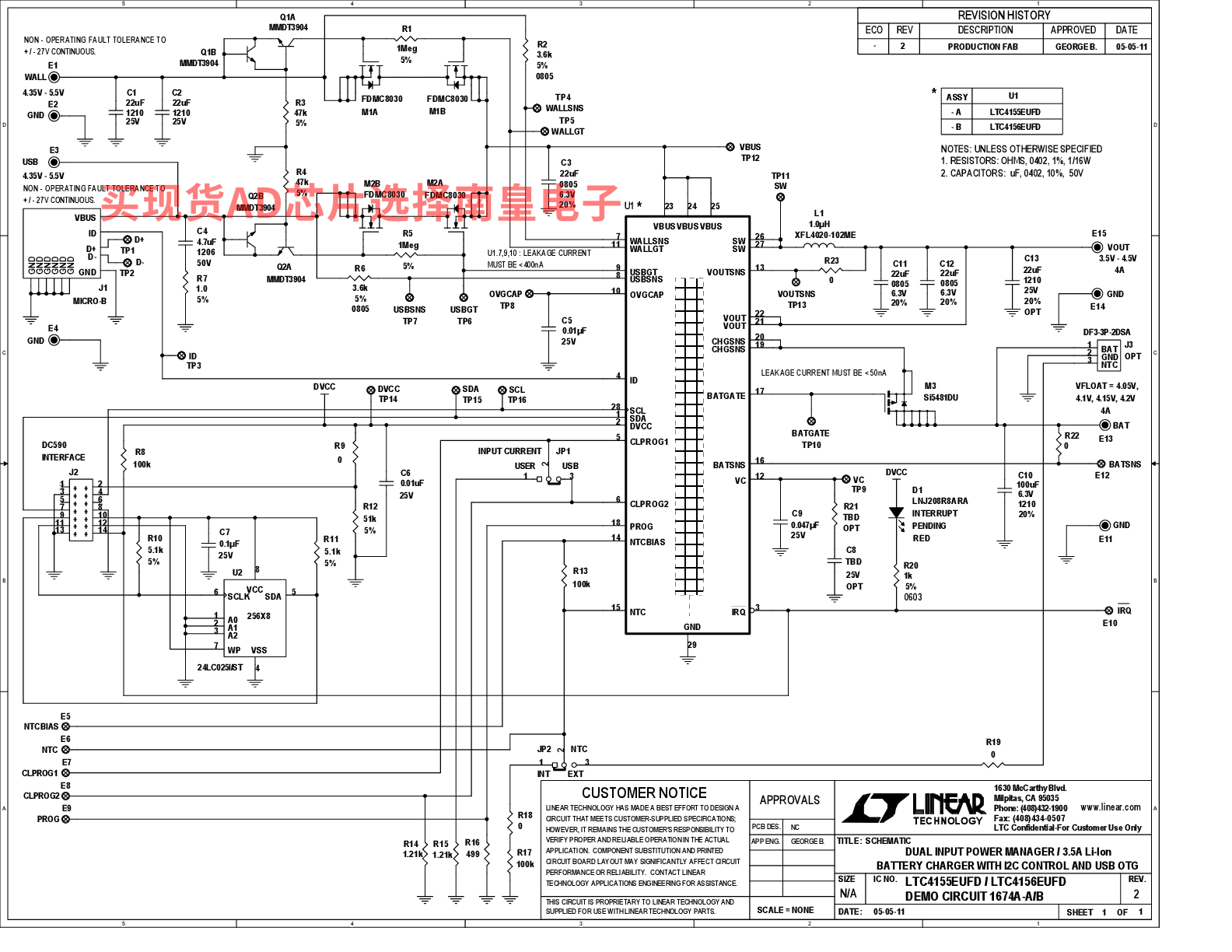

DC1674A-A：LTC4155EUFD Demo Board I VIN = 4.35V to 5.5V, Dual Input Li-Ion Charger with USB OTG, VOUT = 4.5V, VBATT = 4.05V to 4.2V @ 3.5A; DC590B Demo Board required

Demonstration Circuit 1674A-A is dual input power manager/3.5A Li-Ion battery charger with I2C control and USB On-The-Go (OTG). The dual input multiplexer, overvoltage protection (OVP) and reverse voltage protection (RVP) is implemented with external N-channel MOSFETs. An onboard buck regulator generates the VOUT voltage from the active input voltage. This voltage is regulated to minimize the dissipation in the battery charger. The minimum voltage of the VOUT regulator is 3.5V to provide an instant-on function when the battery is fully discharged. Most functions on the LTC4155EUFD are controlled via the I2C serial interface. The LTC4155EUFD also provides extensive status information via the I2C serial interface.

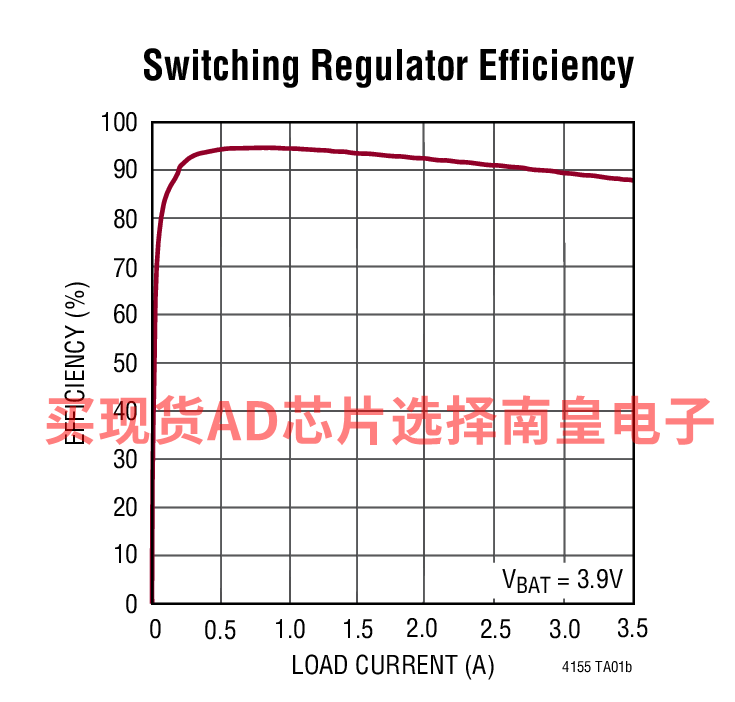

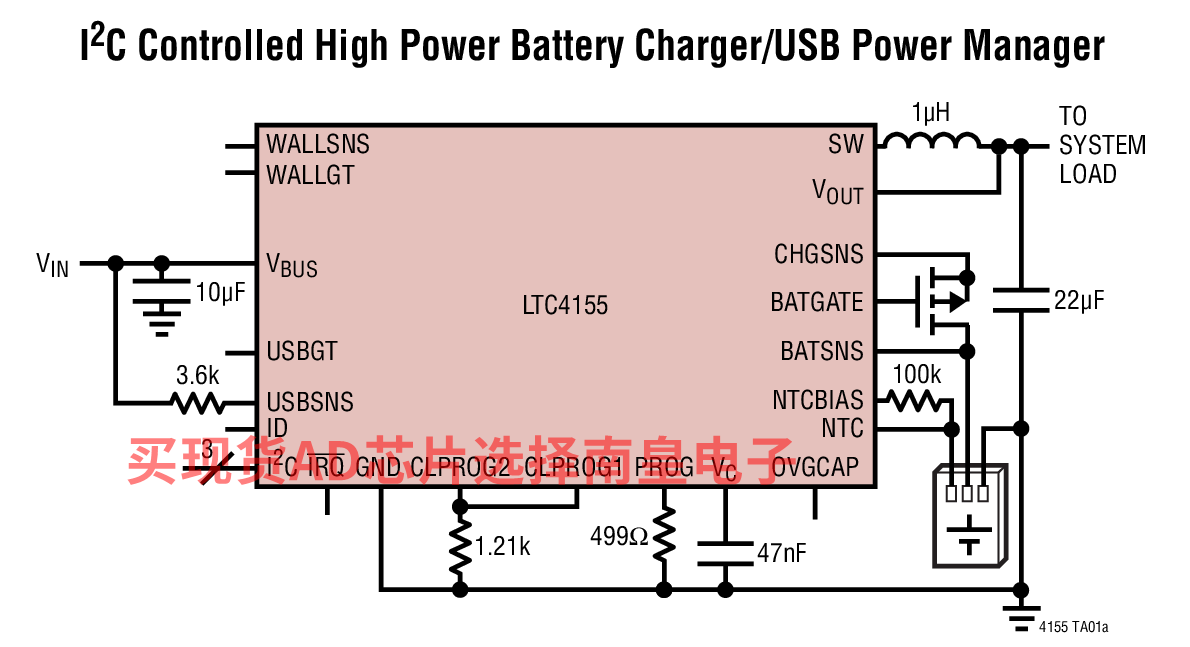

LTC4155的电路图解：

LTC4155的评估套件：
