- 制造厂商：AD
- 产品类别：电源监控器
- 技术类目：电流检测放大器
- 功能描述：高电压 I2C 电流和电压监视器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4151 是高端电源监视器，具有 7V 至 80V 的宽工作电压范围。在默认的操作模式中，内置 12 位 ADC 连续地测量高端电流、输入电压和一个外部电压。当由一个主机进行轮询时，数据将通过 I2C 接口来报告。这些监视器还能够以一种“快照”模式来执行按需的测量。LTC4151 具有一个专用的停机引脚以降低功耗。LTC4151-1 / LTC4151-2 具有分离的 I2C 数据引脚以驱动光隔离器。在 LTC4151-1 的数据输出是反转的，而数据在 LTC4151-2 是不反转。
应用
- -48V 电信基础设施
- 汽车
- 工业
- 消费类
- 宽工作电压范围：7V 至 80V

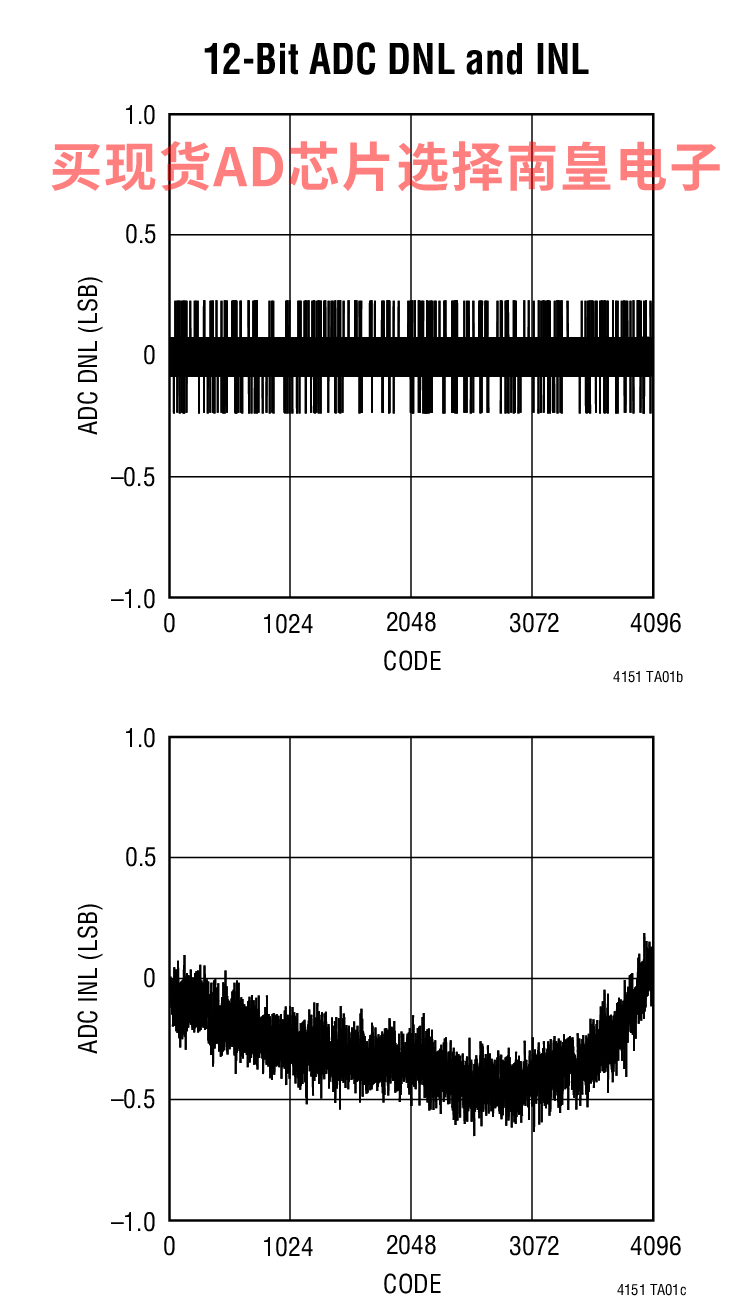

- 电流和电压的测量分辨率均为 12 位
- I2C 接口
- 附加的 ADC 输入负责监视一个外部电压
- 连续扫描和快照模式
- 停机模式 (LTC4151) 把静态电流减小至 120μA

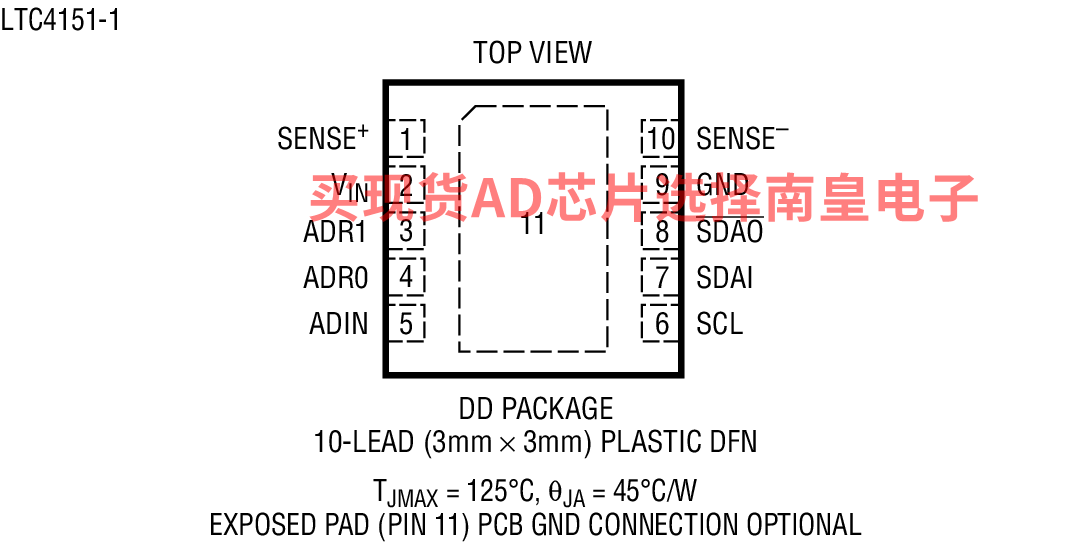

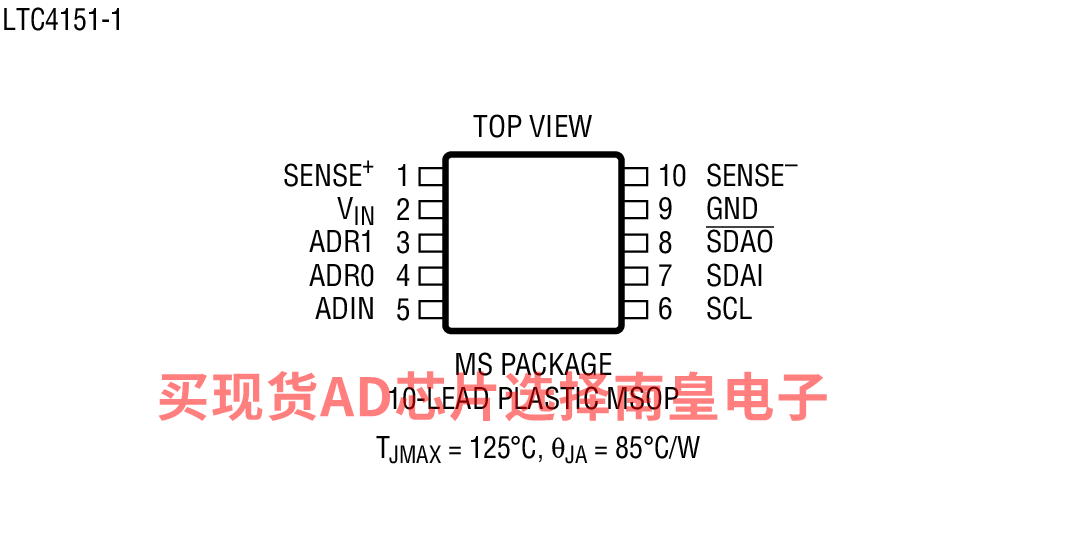

- 用于光隔离的分离 SDA (LTC4151-1 / LTC4151-2)

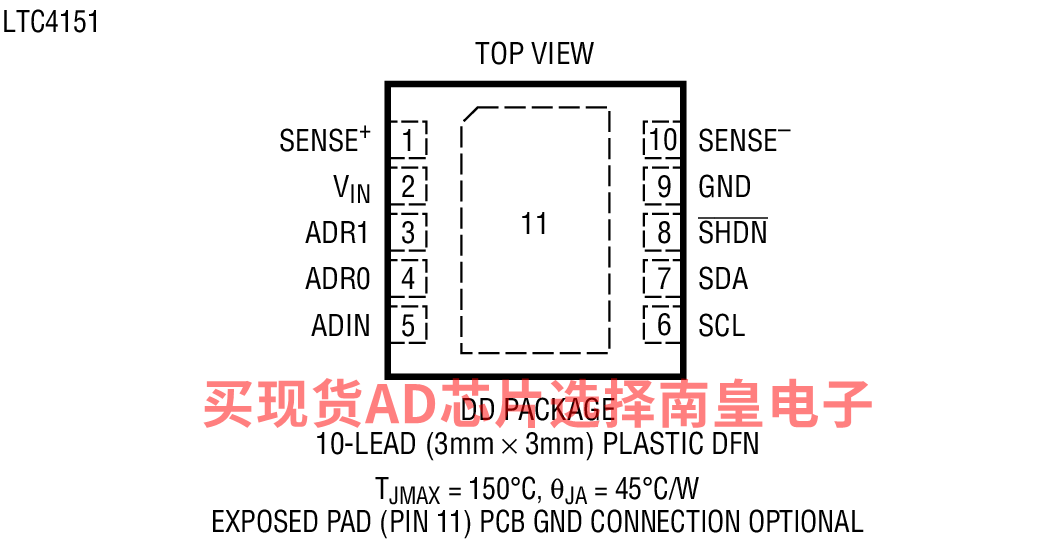

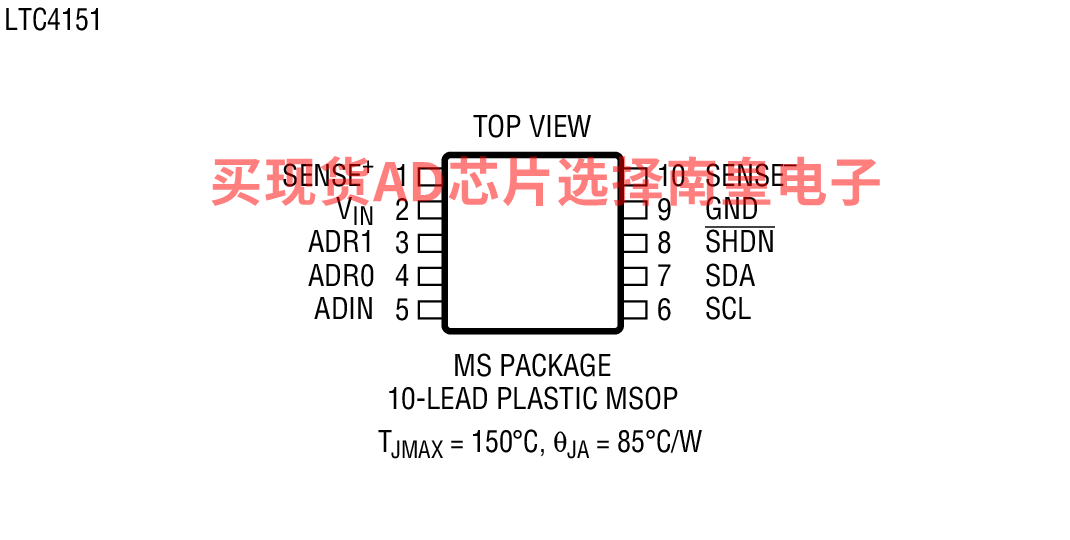

- 纤巧型 10 引脚 MSOP、10 引脚 3mm x 3mm DFN 和 16 引脚 SO 封装
LTC4151CDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；2.93（1000+个）
LTC4151CDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；2.93（1000+个）
LTC4151CDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；2.93（1000+个）
LTC4151CDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；2.93（1000+个）
LTC4151CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；2.93（1000+个）
LTC4151CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；2.93（1000+个）
LTC4151CMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；2.93（1000+个）
LTC4151CMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.31（100-499个）；2.93（1000+个）
LTC4151CS-2#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.59（100-499个）；2.93（1000+个）
LTC4151CS-2#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.59（100-499个）；2.93（1000+个）
LTC4151HDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：6（100-499个）；4.02（1000+个）
LTC4151HDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6（100-499个）；4.02（1000+个）
LTC4151HMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6（100-499个）；4.02（1000+个）
LTC4151HMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6（100-499个）；4.02（1000+个）
LTC4151IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：5.16（100-499个）；3.5（1000+个）
LTC4151IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.16（100-499个）；3.5（1000+个）
LTC4151IDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：5.16（100-499个）；3.5（1000+个）
LTC4151IDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.16（100-499个）；3.5（1000+个）
LTC4151IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.16（100-499个）；3.5（1000+个）
LTC4151IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.16（100-499个）；3.5（1000+个）
LTC4151IMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.16（100-499个）；3.5（1000+个）
LTC4151IMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.16（100-499个）；3.5（1000+个）
LTC4151IS-2#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.28（100-499个）；3.5（1000+个）
LTC4151IS-2#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.28（100-499个）；3.5（1000+个）

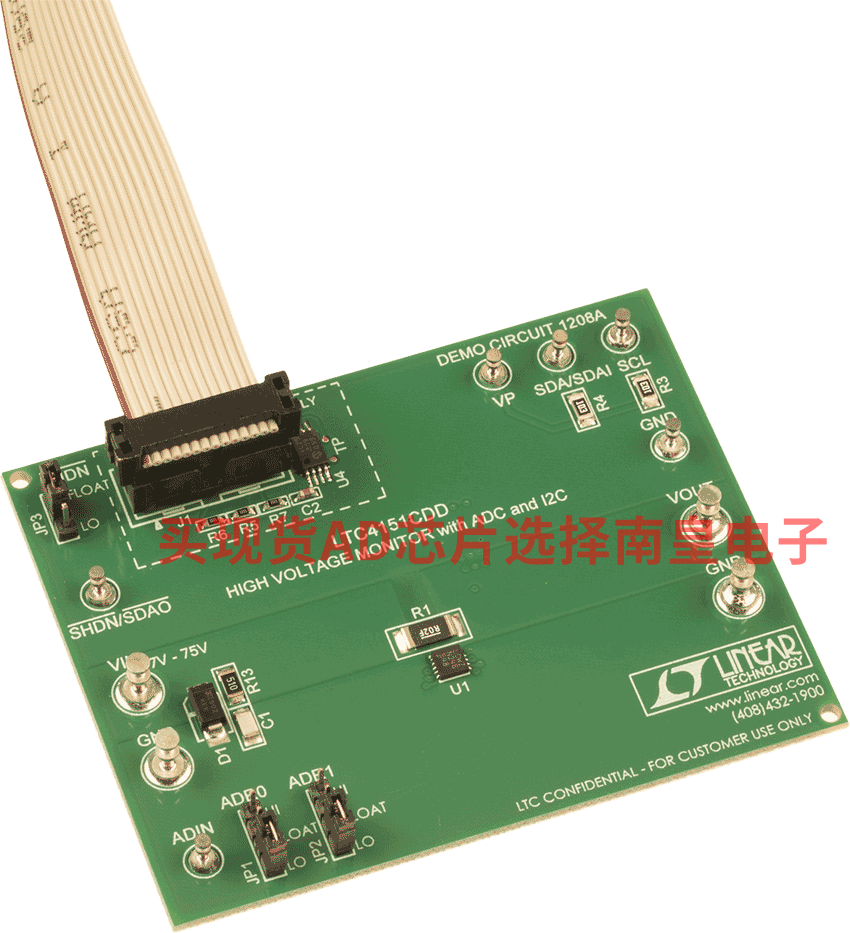

DC1208A：LTC4151 Demo Board | 80V High Side Power Monitor, Requires DC2026
Demonstration circuit 1208A features the LTC4151 high side power monitor that accepts input voltages from 7V to 80V. In default operation mode, the onboard 12-bit ADC continuously measures high side current, input voltage and an external voltage. Data is reported through the I2C interface when polled by a host. The monitors can also perform on-demand measurement in a snapshot mode. The LTC4151 features a dedicated shutdown pin to reduce power consumption.
