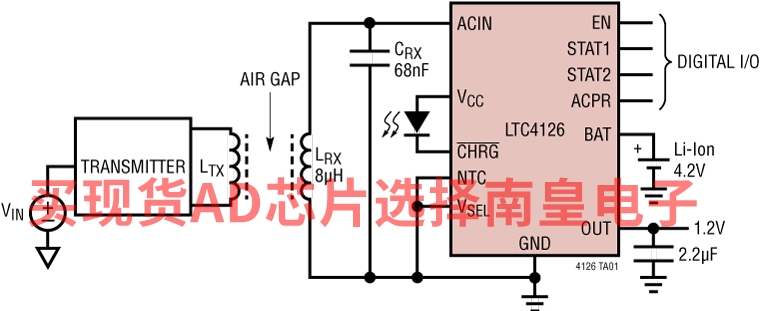

LTC4126是一款低功耗、无线单节锂离子电池充电器，带有集成的降压型DC/DC稳压器。降压型调节器是低噪声多模式电荷泵，由电池供电，输出端提供1.2V稳压电压。根据模式，开关频率设置为50kHz或75kHz，以保持开关噪声超出可听范围。

LTC4126充电器是一款全功能恒流恒压锂离子电池充电器，具有自动充电功能、安全定时器自动截止功能，并可通过NTC引脚监控电池温度。使用6小时截止定时器，充电电流固定在7.5mA。当电池电压低于3.0V时，欠压保护会断开电池与所有负载的连接。

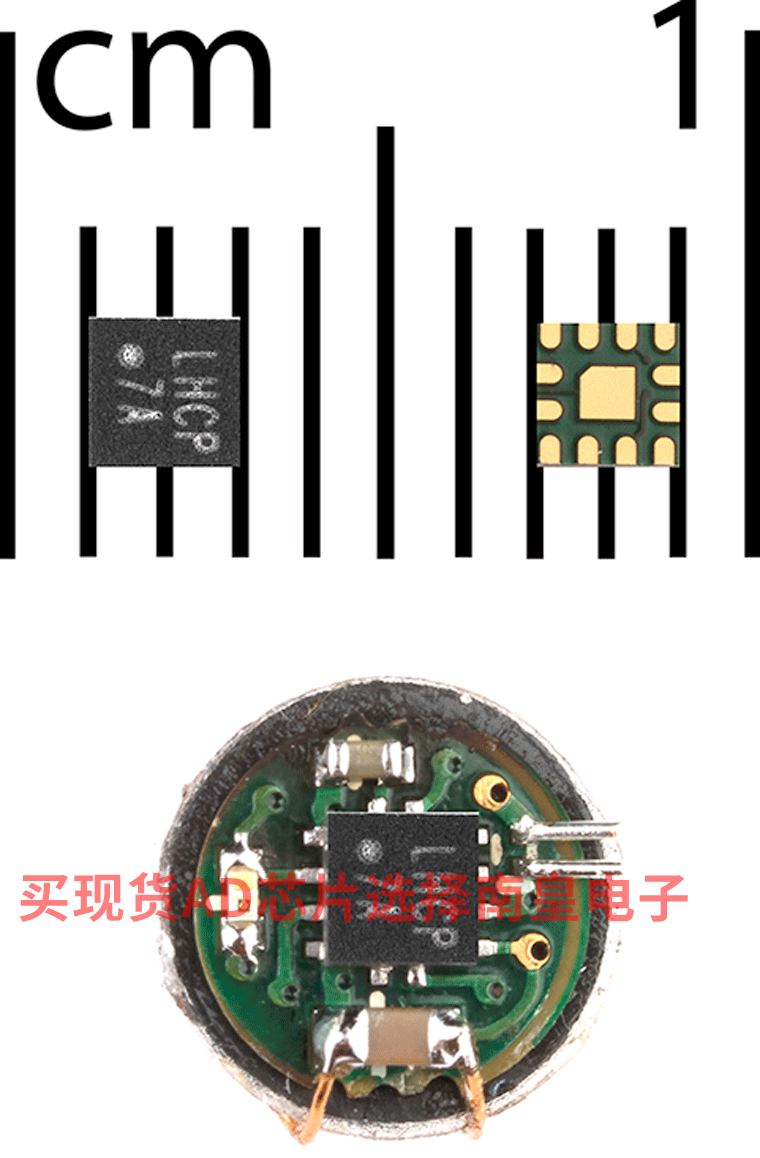

LTC4126具有微小的 2mm × 2mm LQFN 封装和最少的外部元件数量，非常适合用于采用锂离子电池供电的助听器应用和需要小尺寸解决方案的其他低功耗便携式设备。

应用

• 助听器
• 采用锂离子电池供电的低功耗设备
• 无线耳机
• 物联网可穿戴设备

• 无线锂离子电池充电器和高效多模式电荷泵DC/DC
• 宽带Rx频率：直流至 >10MHz
• 具有过压限制的集成整流器
• 引脚可选充电电压：4.2V 或 4.35V
• 充电电流：7.5mA（固定值）
• 低电池断开：3.0V

• 用于温度补偿充电的NTC引脚
• DC/DC稳压输出：1.2V
• DC/DC 输出电流：高达 60mA
• 50kHz/75kHz开关，无可听噪声
• 用于DC/DC的按钮和/或数字开/关控制器

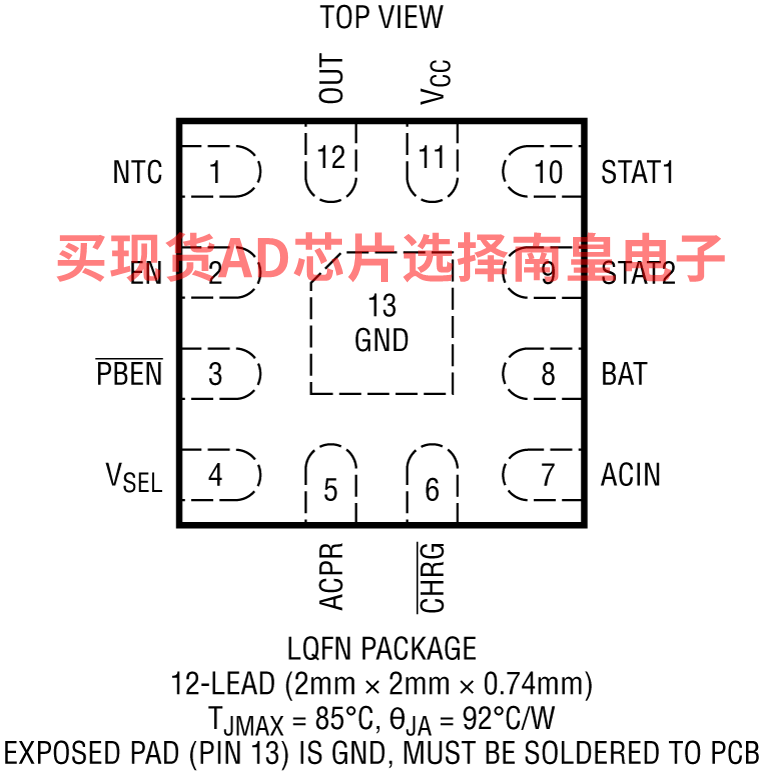

• 耐热性能增强型 12 引脚 2mm × 2mm LQFN 封装

LTC4126EV#TRMPBF，封装：12-Lead LQFN (2mm x 2mm x 0.74mm)，包装形式及数量：卷带，500，工作温度：-20 to 85C，AD官网报价：3.5（100-499个）；2.92（1000+个）

LTC4126EV#TRPBF，封装：12-Lead LQFN (2mm x 2mm x 0.74mm)，包装形式及数量：卷带，2500，工作温度：-20 to 85C，AD官网报价：3.5（100-499个）；2.92（1000+个）

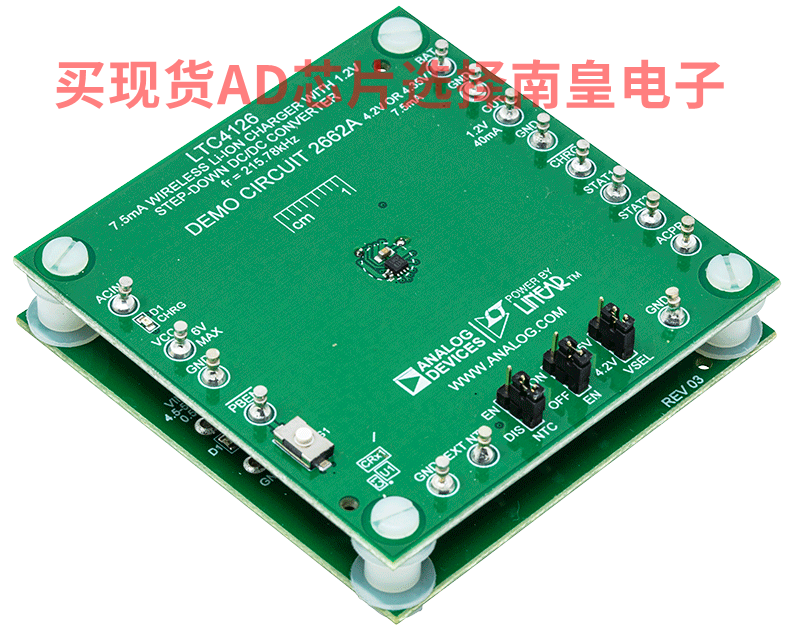

DC2663A-KIT：LTC4126EDC 低功率无线充电器演示套件

DC2663A-KIT 是采用 LTC4126EDC 的 DC2662A 接收器板、采用 LTC6992 的 DC2661A 单开关发送器板和采用 LTC4126EDC 的 DC2687A 应用程序规模接收器板的演示套件。DC2662A 能够以高达 7.5 mA 的电流为单个锂离子电池 (空气间隙为 2.0 mm 至 4.0 mm) 充电。
