LTC4125 是一款简单和高性能的单片式全桥谐振驱动器，其能够把超过 5W 的功率以无线的方式输送至一个正确调谐的接收器。该器件可控制流入串接式发送线圈 LC 网络中的电流，以设计一种简单、安全和多用途的无线功率发送器。

LTC4125 可自动地调节其驱动频率以与 LC 网络谐振频率相匹配。这种 AutoResonant 开关切换使得器件能够采用一个低电压输入电源 (3V 至 5.5V) 把最大的功率输送至一个调谐式接收器。为优化系统效率，LTC4125 采用了一种周期性的发送功率搜索，并根据接收器负载要求来调节传输功率。该器件在故障情况下或检测到某种异物时停止输送功率。

另外，LTC4125 还包括一个可编程最大平均输入电流限值和一个 NTC 输入以作为一种用于提供异物和过载保护的附加方法。LTC4125 采用 20 引脚扁平 (0.75mm) 4mm x 5mm QFN 封装。

• 密封和 / 或电气绝缘设备
• 军用传感器和设备
• 医疗设备
• 工业手持式设备

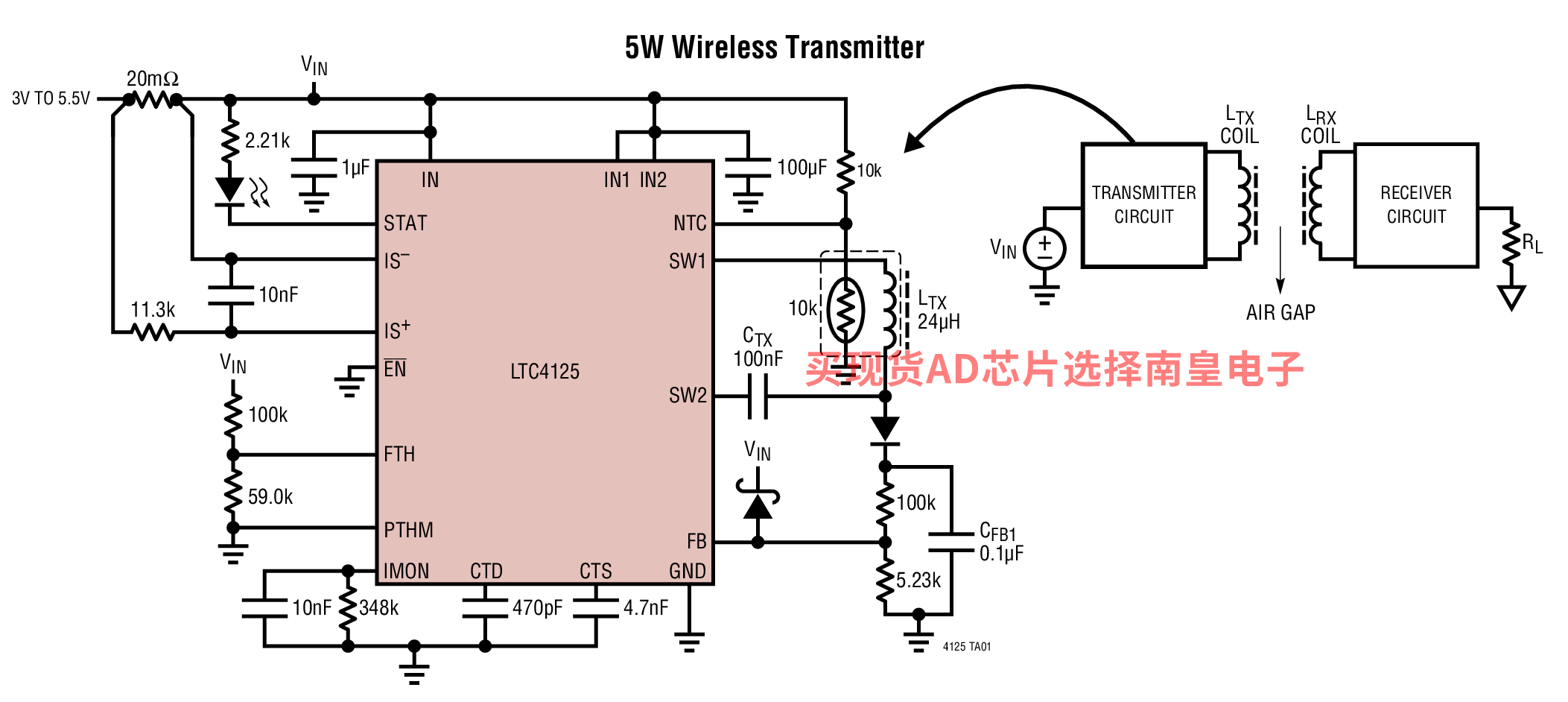

• 单片式 5W 无线功率发送器
• AutoResonant 开关频率可针对谐振电容和发送线圈电感进行自适应调节
• 发送功率可根据接收器负载自动地调节
• 输入电压范围：3V 至 5.5V
• 集成型 100mΩ 全桥开关
• 多种异物检测方法
• 可编程平均输入电流限值和监视器
• 用于系统 / 组件适宜温度功率传输的 NTC 输入
• 宽工作开关频率范围：50kHz 至 250kHz

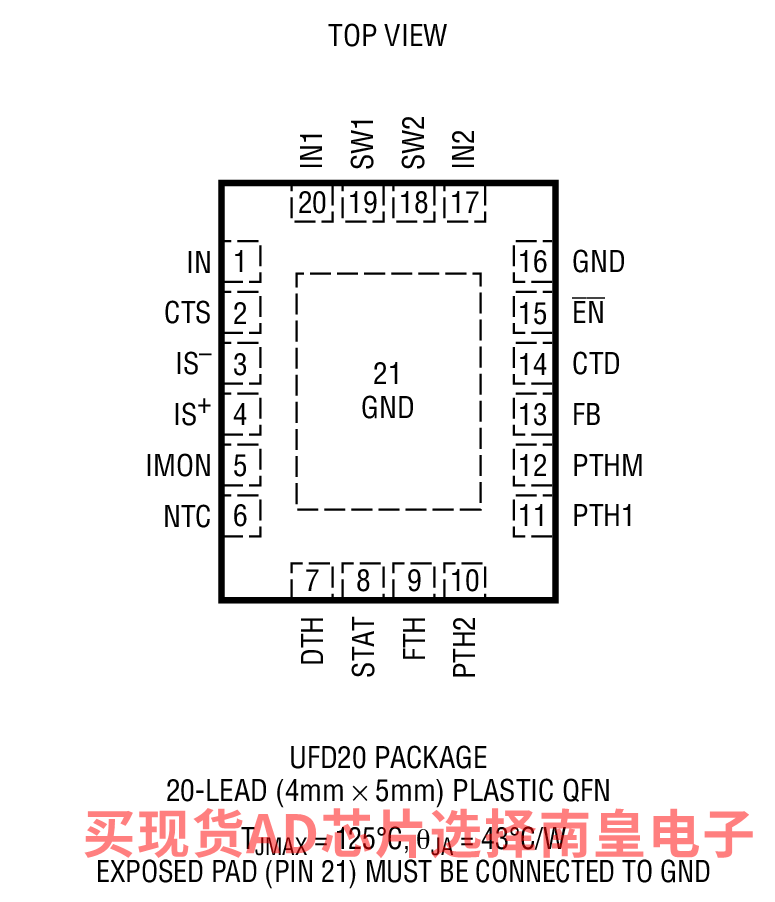

• 耐热性能增强型 4mm x 5mm QFN 20 引脚封装



LTC4125EUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.47（1000+个）

LTC4125EUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.47（1000+个）

LTC4125IUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.94（100-499个）；4.91（1000+个）

LTC4125IUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.94（100-499个）；4.91（1000+个）

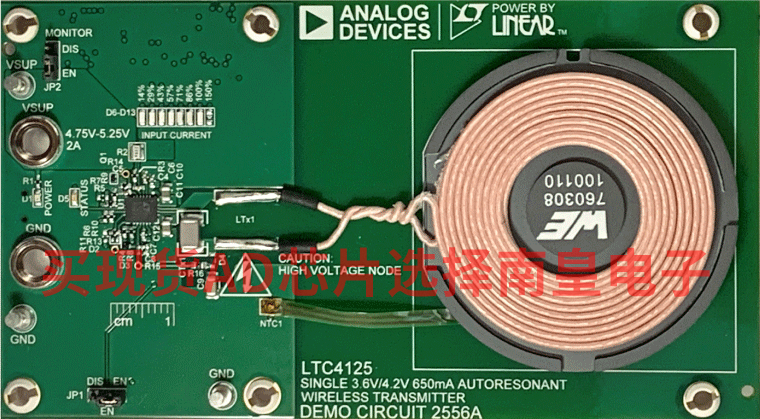

DC2554A-KIT：650mA 无线电池充电器演示套件

DC2554A-KIT 是包含 DC2556A 变送器（采用LTC4125）和 DC2555A-A/DC2555A-B 接收器（采用LT3652HV）的套件。DC2555A-A/DC2555A-B 接收器能够以高达 650mA 的电流为单节锂离子电池充电，发射线圈和接收线圈之间的空气间隙为3.0mm至12.0mm。DC2556A 变送器通过 LTC4125 支持较佳电源搜索和异物检测功能。
