LTC4121 是一款 400mA 恒定电流 / 恒定电压 (CC/CV) 同步降压型电池充电器。除了 CC/CV 操作之外，LTC4121 还可将其输入电压调节至输入开路电压的一个可编程百分比。该方法在采用太阳能电池板等高阻抗输入电源的情况下实现了最大功率运作。

一个外部电阻器负责设置高达 400mA 的充电电流。LTC4121-4.2 适合给锂离子 / 锂聚合物电池充电，而 LTC4121 的可编程浮动电压则适用于多种电池化学组成。

LTC4121 和 LTC4121-4.2 包括一个准确的 RUN 引脚门限、低电压电池预查验和失效电池故障检测、定时器计时终止、自动再充电以及 NTC 适宜温度充电功能。FAULT 引脚可提供电池失效或温度故障的指示信号。

一旦充电操作终止，LTC4121 随即通过 CHRG 引脚发出 “充电结束” 指示信号，并进入一种低电流睡眠 (SLEEP) 模式。如果电池电压下降幅度达到 2.2%，则一种自动重启功能将起动一个新的充电周期。

• 手持式仪器
• 太阳能供电型设备
• 工业 / 军用传感器和设备

• 宽输入电压范围：4.4V 至 40V
• 温度补偿型输入电压调节用于实现最大功率点跟踪 (MPPT)
• 可调浮动电压 3.5V 至 18V (LTC4121)
• 固定 4.2V 浮动电压选项 (LTC4121-4.2)

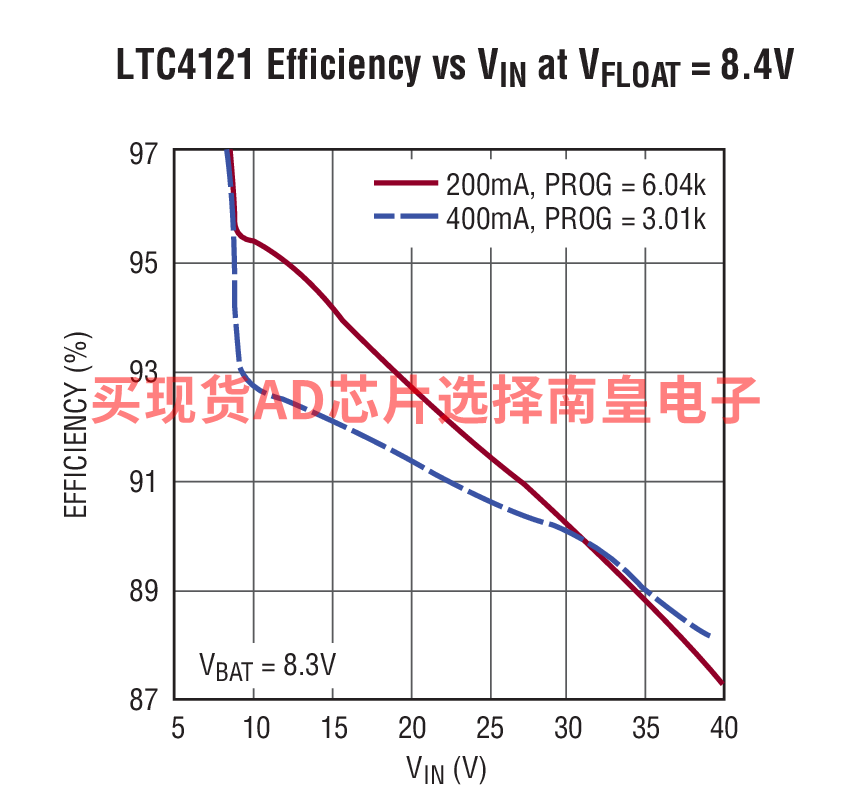

• 高效率：达 95%
• 50mA 至 400mA 可编程充电电流
• ±1% 反馈电压准确度
• 准确度为 5% 的可编程充电电流

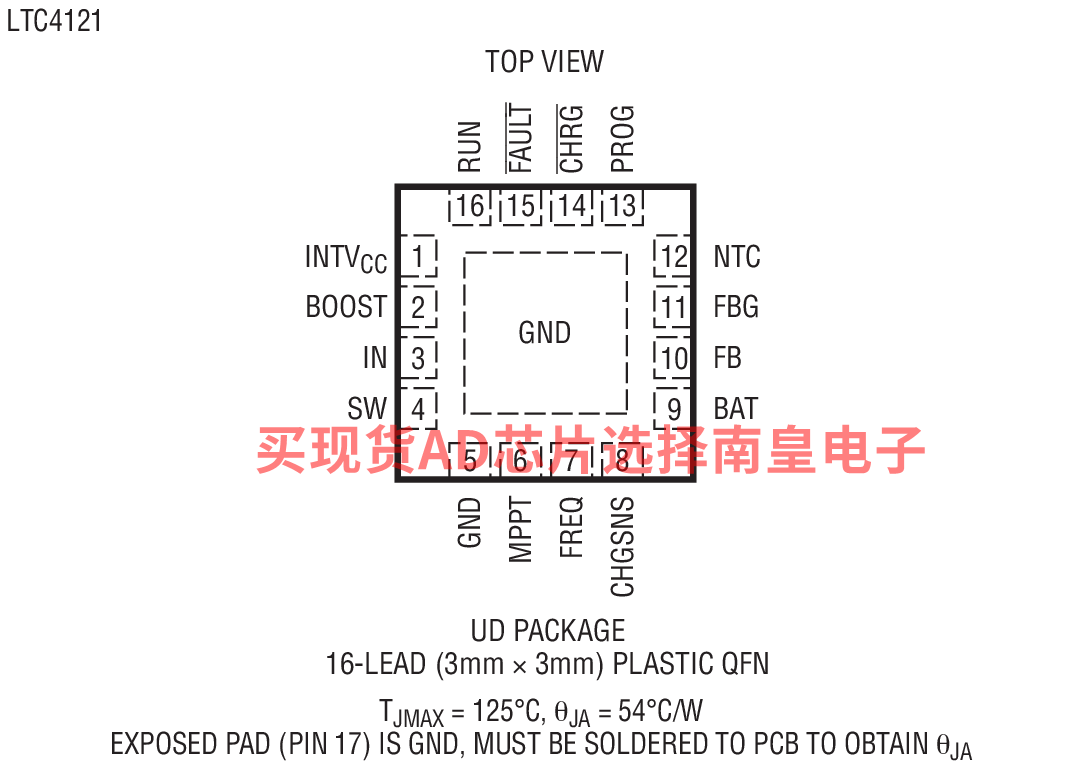

• 耐热性能增强型、扁平 (仅高 0.75mm) 16 引脚 (3mm x 3mm) QFN 封装

LTC4121EUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；2.93（1000+个）

LTC4121EUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；2.93（1000+个）

LTC4121EUD-4.2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；2.93（1000+个）

LTC4121EUD-4.2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；2.93（1000+个）

LTC4121IUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.11（100-499个）；3.37（1000+个）

LTC4121IUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.11（100-499个）；3.37（1000+个）

LTC4121IUD-4.2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.11（100-499个）；3.37（1000+个）

LTC4121IUD-4.2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.11（100-499个）；3.37（1000+个）

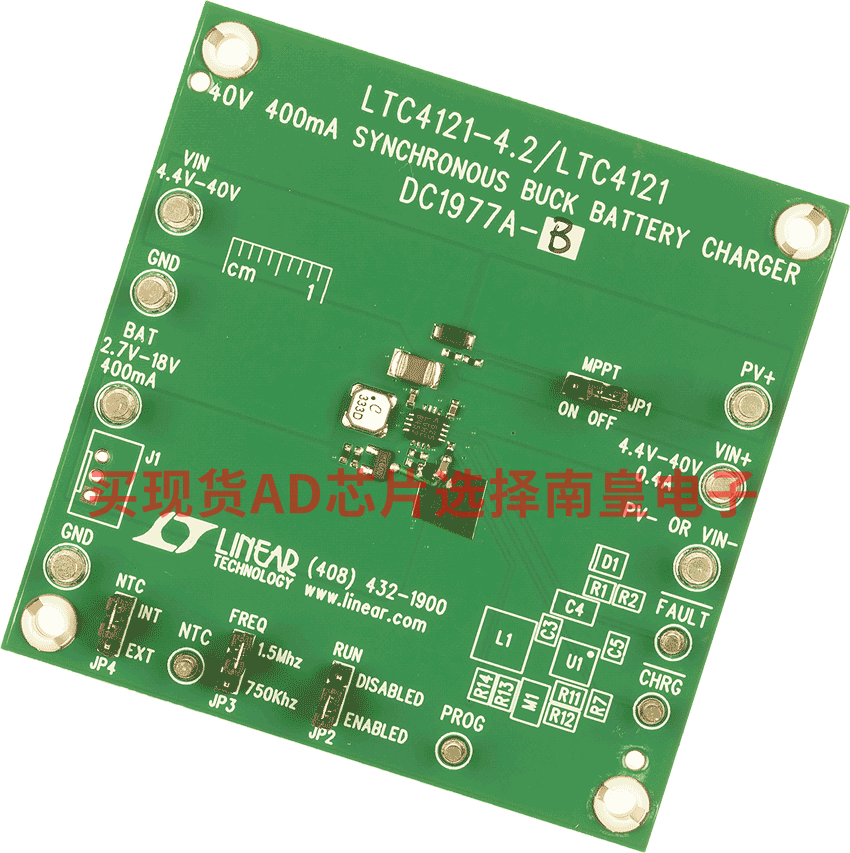

DC1977A-B：LTC4121EUD Demo Board | 400mA Synchronous Buck Battery Charger, VIN = 4.4V to 40V, VBAT = Adjustable

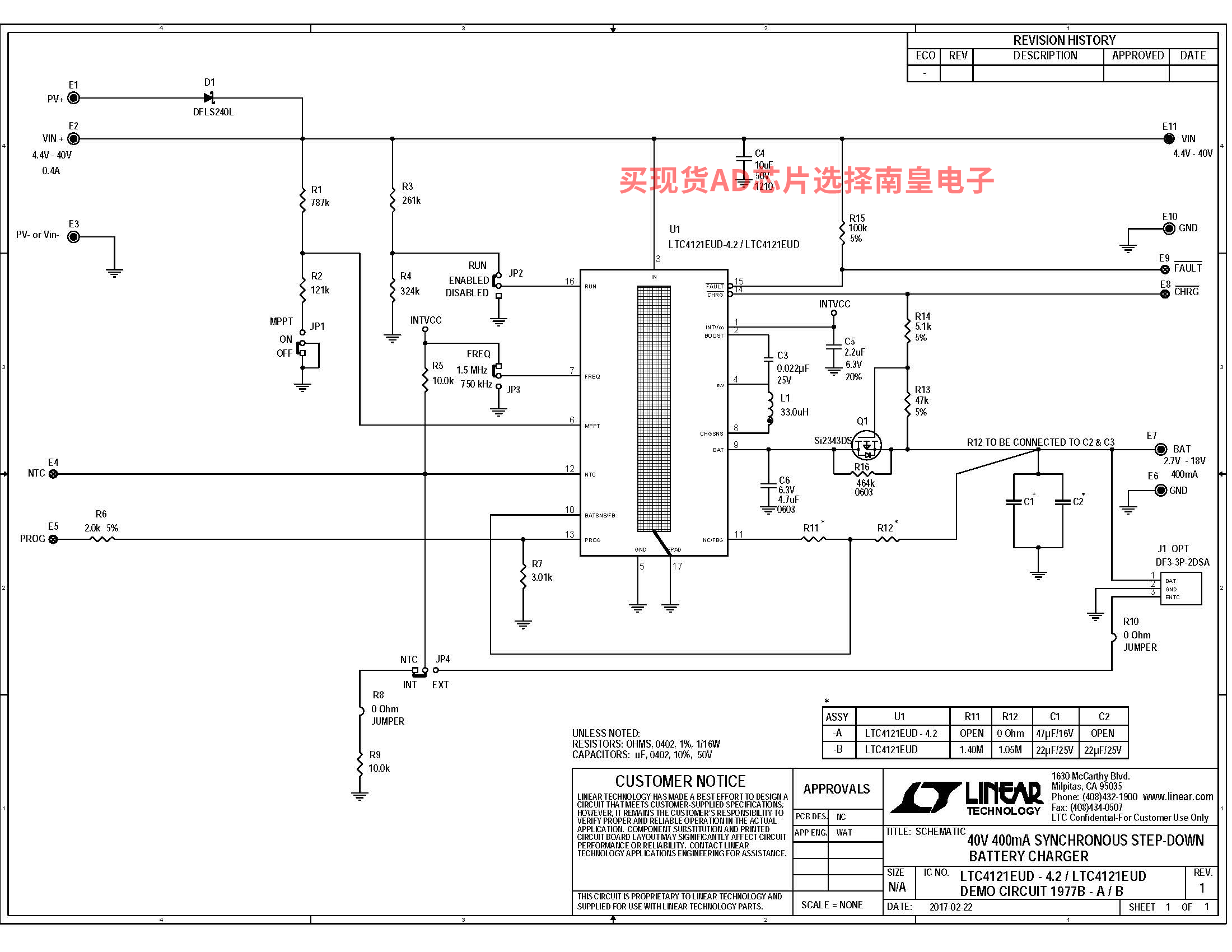

Demonstration circuit 1977A is the demonstration board for LTC4121EUD-4.2/LTC4121EUD, a 400mA Synchronous Buck Battery Charger. The DC1977A supports the Maximum Power Point Tracking (MPPT) feature on the LTC4121EUD, for use with Photovoltaic (PV) cells or highly resistive sources.

DC1977A-A：LTC4121EUD-4.2 Demo Board | 400mA Sync Buck Li-Ion Battery Charger, VIN = 4.4V to 40V

Demonstration circuit 1977A is the demonstration board for LTC4121EUD-4.2/LTC4121EUD, a 400mA Synchronous Buck Battery Charger. The DC1977A supports the Maximum Power Point Tracking (MPPT) feature on the LTC4121EUD, for use with Photovoltaic (PV) cells or highly resistive sources.
