- 制造厂商：AD
- 产品类别：电池管理
- 技术类目：无线功率传输
- 功能描述：无线功率接收器和 400mA 降压型电池充电器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4120 是一款恒定电流 / 恒定电压无线接收器和电池充电器。一个外部编程电阻器负责设定高达 400mA 的充电电流。LTC4120-4.2 适合为锂离子 / 锂聚合物电池充电，而 LTC4120 的可编程浮动电压能够适应多种电池化学组成。LTC4120 采用一种动态协调控制 (DHC) 方法，其可跨一个空气隙实现高效率的非接触式充电。
LTC4120 通过 DHC 引脚调节其输入电压。这种方法可调制一个接收器振荡电路的谐振频率以自动调节接收功率和发送功率，从而提供一款适合对电池供电型设备进行无线充电的高效解决方案。
利用 LTC4120 进行无线充电提供了一种在严酷环境中为设备供电的方法，并且无需使用昂贵且易发生故障的连接器。这使得采用 LTC4120 的产品可以在内置于密封外壳里、安放在移动或旋转设备中、或者在重视清洁或卫生条件的场合中使用时进行充电。
这款全功能电池充电器包括准确的 RUN 引脚门限、低电压电池预处理和失效电池故障检测、定时器计时终止、自动再充电和 NTC 适宜温度充电等特性。FAULT 引脚负责提供失效电池或温度故障的指示。
一旦充电被终止，LTC4120 将通过 CHRG 引脚发出 “充电结束” 的指示信号，并进入一种低电流睡眠模式。如果电池电压下降了 2.2%，则一种自动重启功能将起动一个新的充电周期。
应用
- 手持式仪器
- 工业 / 军用传感器和设备
- 严酷环境
- 便携式医疗设备
- 小型设备
- 电隔离设备
- 动态协调控制可优化宽耦合范围内的无线充电
- 宽输入电压范围 (12.5V 至 40V)
- 可调的电池浮动电压 (3.5V 至 11V)
- 固定的 4.2V 浮动电压选项 (LTC4120-4.2)
- 采用单个电阻器设置的 50mA 至 400mA 充电电流
- ±1% 反馈电压准确度
- 准确度为 5% 的可编程充电电流
- 无需微处理器
- 无变压器磁芯
- 耐热性能增强型、扁平 16 引脚 (3mm x 3mm x 0.75mm) QFN 封装
LTC4120EUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）
LTC4120EUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）
LTC4120EUD-4.2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）
LTC4120EUD-4.2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）
LTC4120IUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）
LTC4120IUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）
LTC4120IUD-4.2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）
LTC4120IUD-4.2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）

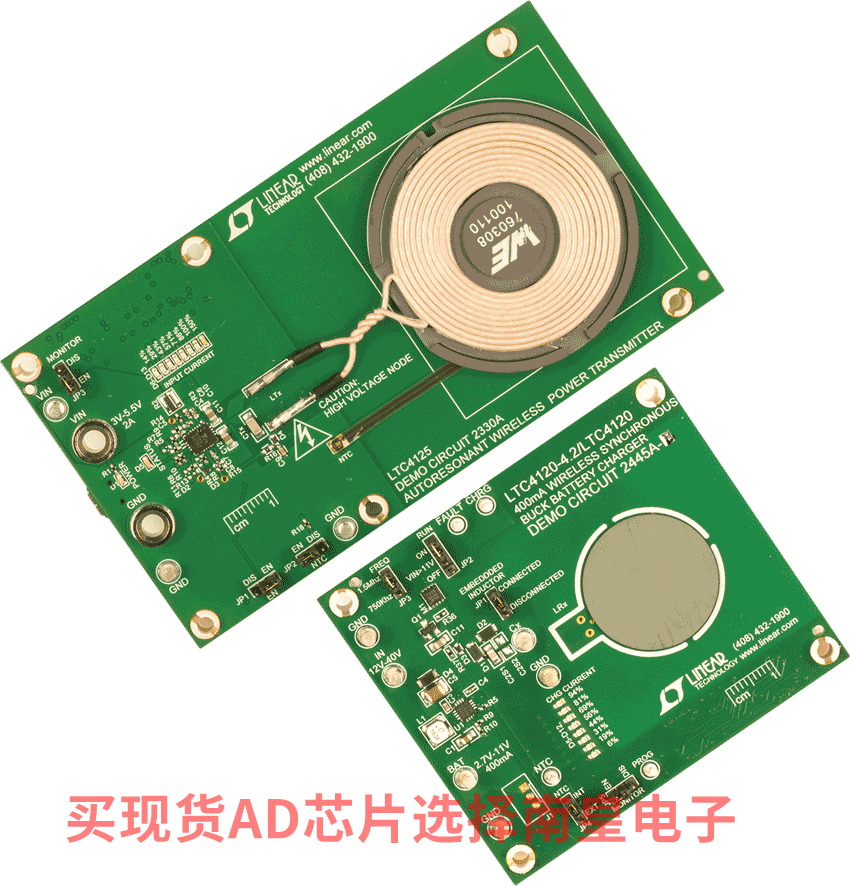

DC2386A-B：采用LTC4125EUFD和LTC4120EUD的无线电力传输演示套件
演示套件 DC2386A 包含 DC2330A LTC4125EUFD 演示板、DC2445A-A/DC2445A-B LTC4120EUD 演示板以及具有各种不同长度的支架。DC2330A 可以向接收板提供高达1.68W的功率，发射线圈和接收线圈之间的间距长达12mm。
