LTC4110 是一款完整的单芯片、高效率、反激式电池充电和放电管理器，可在输入电源和后备电池或超级电容器之间实现自动切换。该 IC 提供了 4 种操作模式：电池后备、电池充电、电池校准和停机。电池后备和电池充电是自动独立模式，而可选的校准模式则需要 CPU 主机通过 SMBus 进行通信。在校准期间，反激式充电器被反过来使用，用于对电池进行放电，并把一个可编程恒定电流输送至系统负载，从而消除了发热现象。3 个状态输出可以通过 SMBus 单独地重新配置以变成 GPIO。提供了可由用户来设置的过放电保护功能。SHDN 引脚负责隔离电池，以便于在安装了已充电电池的情况下装运产品。

可以组合多个 LTC4110 以形成一个冗余电池后备系统，或增加电池组的数目以实现较长的后备运行时间。

LTC4110 采用扁平 (高度仅 0.75mm)、38 引脚 5mm x 7mm QFN 封装。该 QFN 封装具有一个裸露的金属芯片安装衬垫，旨在实现最佳的热性能。

• 后备电池系统

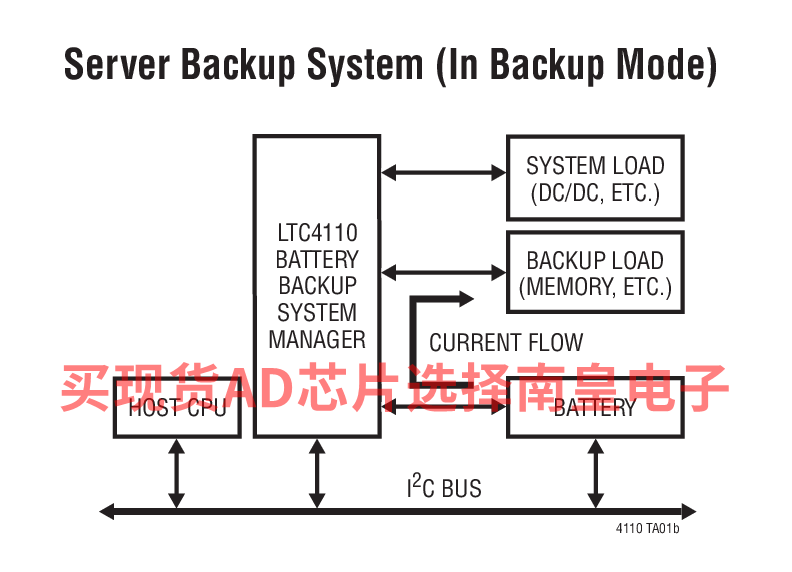

• 服务器后备存储器
• 医疗设备
• 高可靠性系统

• 用于锂离子/锂聚合物电池、铅酸电池、NiMH/NiCd 电池和超级电容器的完整后备电池管理器
• 可在高于和低于输入电源电压的条件下对电池进行充电和放电
• 采用系统负载的“无发热”电池校准放电

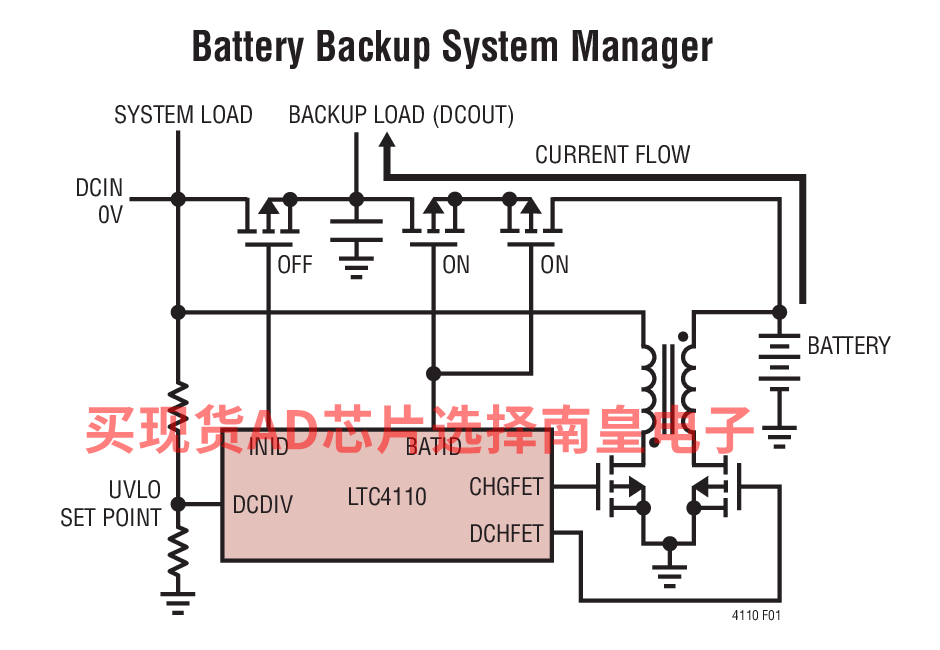

• 运用 PowerPath  控制实现了输入电源被拿掉时的自动后备电池供电
• 就锂离子/锂聚合物电池、SLA 和超级电容器而言是独立的
• 可选的 SMBus / I2C 支持利用主机提供电池容量校准操作
• 电池过压和欠压保护
• 可调电池浮动电压
• 准确度达 ±0.5% 的精准充电电压
• 高达 3A 的可编程充电/校准电流 (具 ±3% 准确度)
• 可选的适宜温度充电
• 宽后备电池电源范围：2.7V 至 19V
• 宽输入电源范围：4.5V 至 19V

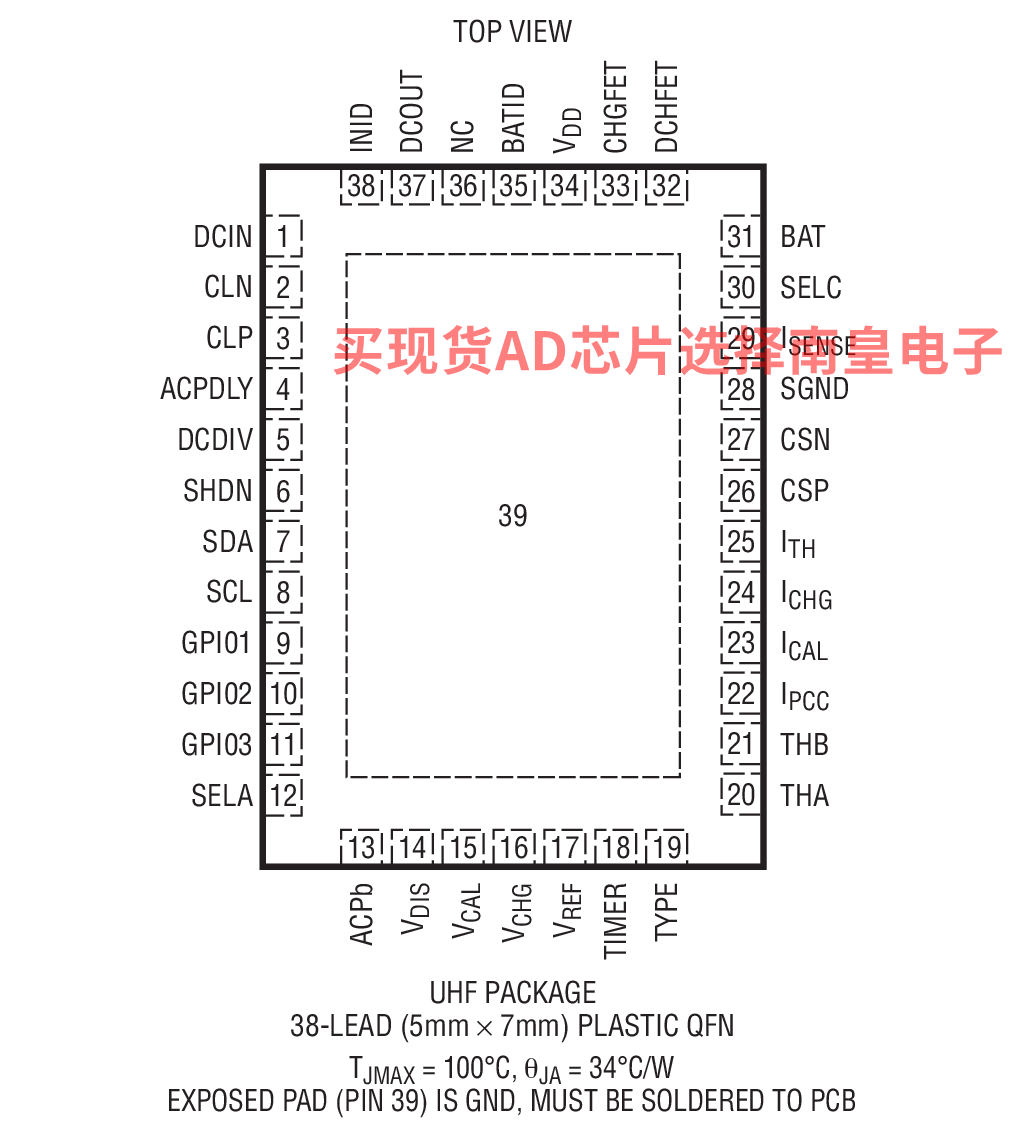

• 38 引脚 (5mm x 7mm) QFN 封装

LTC4110EUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：12.46（100-499个）；10.24（1000+个）

LTC4110EUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：12.46（100-499个）；10.24（1000+个）

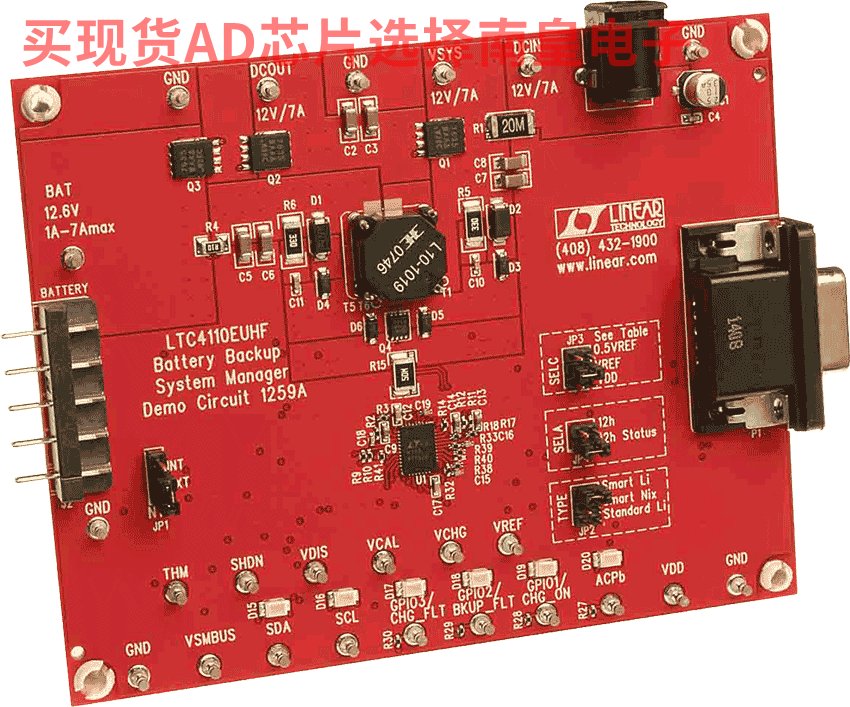

DC1259A：LTC4110EUHF Demo Board | Multi-Chemistry Flyback Battery Backup System Charger/Manager

Demonstration circuit DC1259A is a single-battery battery- backup controller featuring the LTC4110. The LTC4110 controller provides all the features and functions to offer a complete standalone battery-backup system. The LTC4110 is a multi-chemistry flyback battery charger and discharger that is scalable with other LTC4110s to allow a larger battery array for increased capacity and/or redundancy.

The demo board requires a 12V input voltage and is initially configured to charge a 3 Li-Ion Smart Battery at 1A; the charge voltage is 12.6V. However, the Demo board can be easily configured for a standard battery as well. A SMBus interface is offered to allow host communications in control and status and/or support Smart Batteries. However, no host is required to use the LTC4110.
