LTC4095是一款用于单节锂离子 / 锂聚合物电池的完整恒定电流 / 恒定电压线性充电器。其小外形 2mm x 2mm DFN 封装和低外部组件数目使得 LTC4095 尤其适合便携式 USB 电源应用。

高达 950mA 的充电电流可以通过单个连接在 PROG 引脚和地之间的电阻器进行设置。HPWR 引脚允许将充电电流设定在其全标度编程值的 20% 或 100%。一个内部安全定时器负责终止充电电流。最终浮动电压预设在 4.2V，并保持在一个 0.5% 的严格容限。另外，该器件的特点还包括一个用于在充电过程中监视电池温度的 NTC 热敏电阻输入、一个 C/10 电流检测输出、自动再充电、失效电池检测和低电量电池涓流充电。一个热反馈环路可调节充电电流，以在高功率工作或高环境温度条件下对芯片温度加以限制。

LTC4095 采用外形扁平 (仅高 0.75mm) 的纤巧型 8 引脚、2mm x 2mm DFN 封装。

• 个人数字助理 (PDA)
• 媒体播放器
• 蜂窝电话
• 其他便携式电子产品



• 全功能独立型 USB 锂离子 / 锂聚合物电池充电器
• 100mA 至 950mA 的可编程充电电流
• C/10 充电电流检测输出
• 内部安全定时器终止
• NTC 热敏电阻用于实现适宜温度充电
• 准确度达 0.5% 的 4.2V 预设浮动电压
• 恒定电流 / 恒定电压操作和热反馈功能
• 充电电流监控器输出用于电池电量测量
• 自动再充电
• 失效电池检测
• 暂停模式中的 8.5μA 输入电源电流

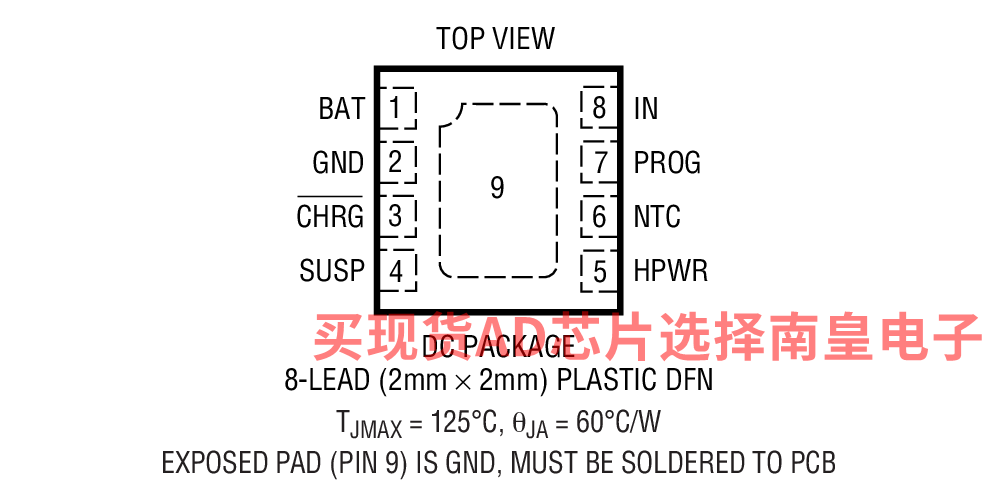

• 纤巧型 8 引脚 (2mm x 2mm) DFN 封装



LTC4095EDC#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.49（100-499个）；1.32（1000+个）

LTC4095EDC#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.49（100-499个）；1.32（1000+个）

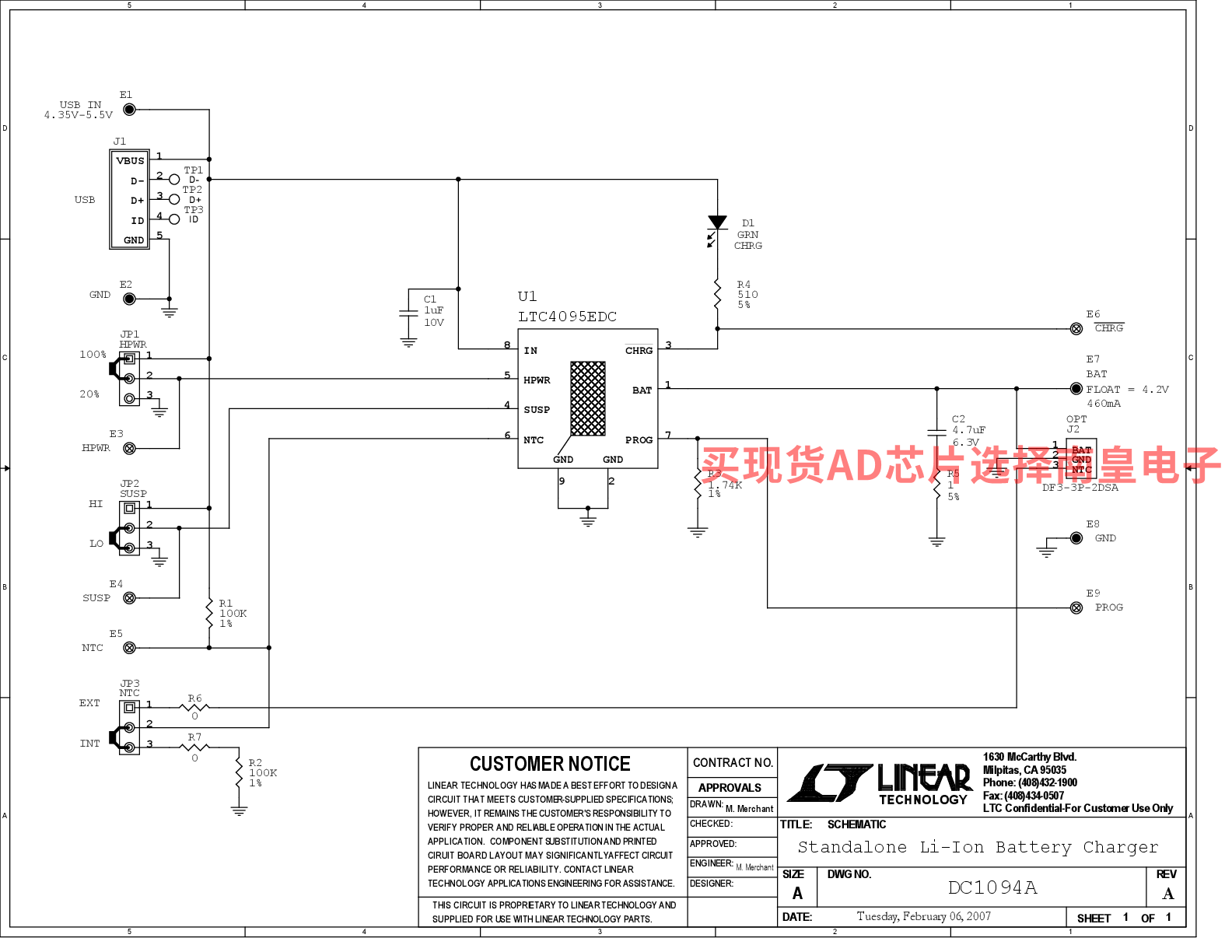

DC1094A：LTC4095EDC Demo Board

DC1094A: Demo Board forLTC4095 Standalone USB Li-Ion/Polymer Battery Charger in 2mm x 2mm DFN
