LTC4080 是一款用于给单节 4.2V 锂离子电池充电的完整恒定电流 / 恒定电压线性电池充电器，内置一个 300mA 同步降压型转换器。小封装和低外部组件数目使得 LTC4080 特别适合于便携式应用。而且，LTC4080 还是专门为在 USB 电源规范内工作而设计的。

当充电电流降至其编程值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部 4.5 小时定时器负责终止充电周期。全功能 LTC4080 电池充电器还包括涓流充电、自动再充电和软起动功能 (用于限制涌入电流)。

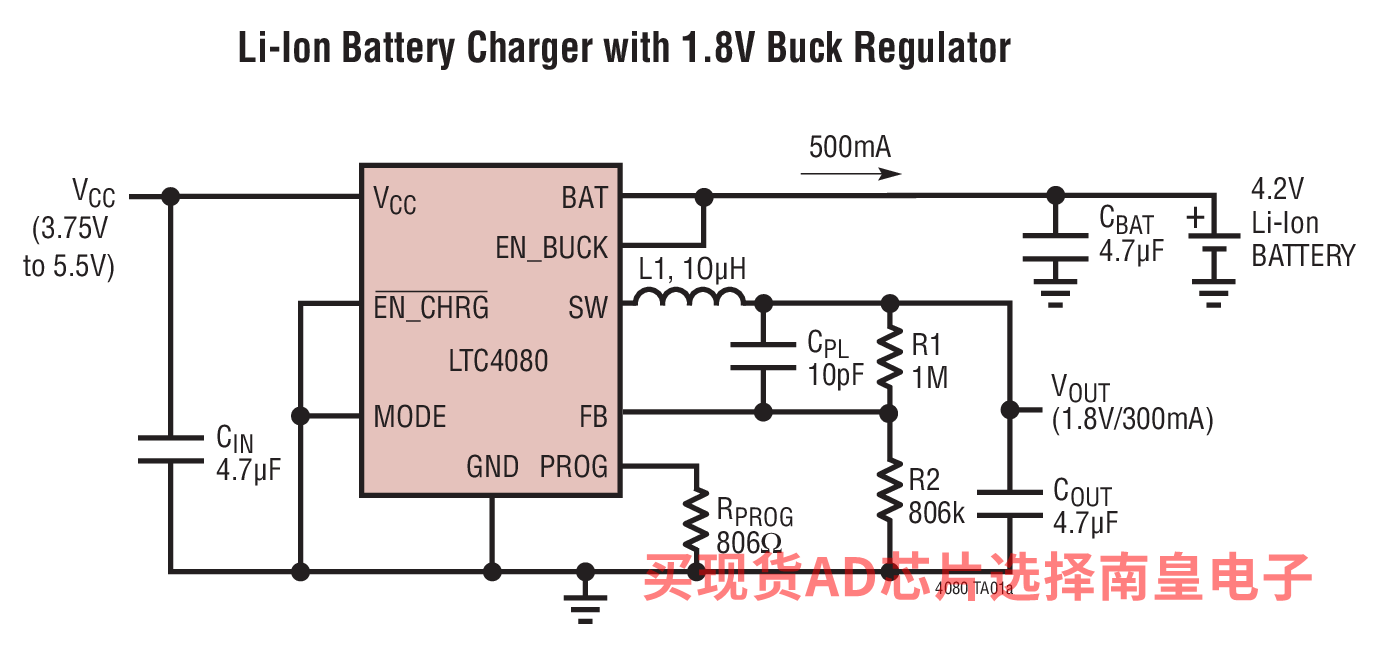

LTC4080 集成了一个由 BAT 引脚供电的同步降压型转换器。它具有一个可调输出电压，并能够提供高达 300mA 的负载电流。该降压型转换器还具有低电流高效突发模式操作功能，可由 MODE 引脚来选择。

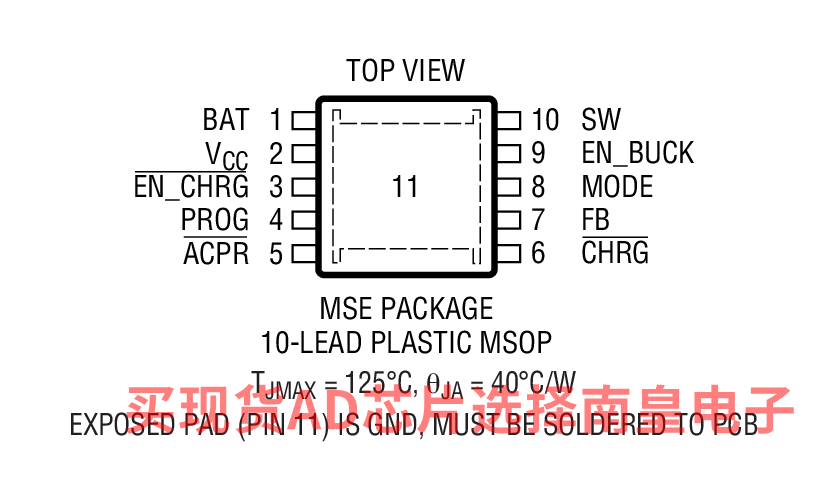

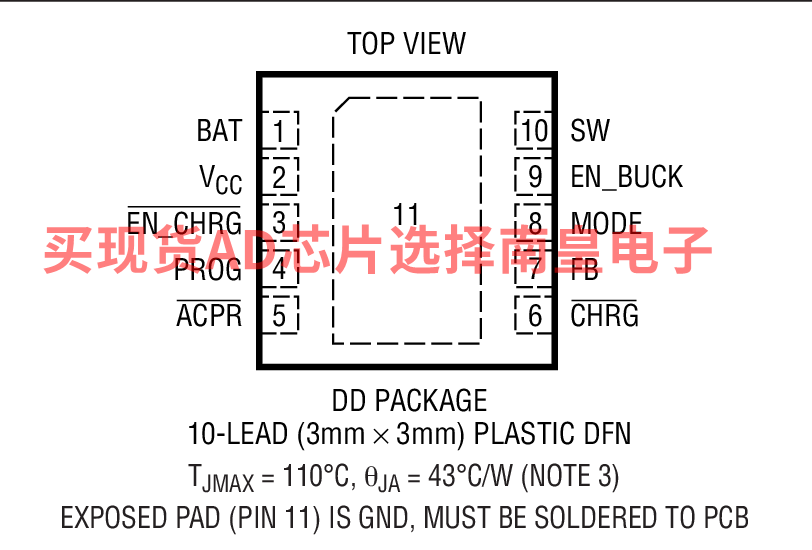

LTC4080 采用 10 引脚、扁平 (高度仅 0.75mm) 3mm x 3mm DFN 和 MSOP 裸露衬垫封装。

• 无线头戴式耳机
• 蓝牙应用
• 便携式 MP3 播放机
• 多功能腕表



• 内置降压型转换器的完整线性电池充电器

电池充电器：

• 恒定电流 / 恒定电压操作和热反馈功能使充电速度最大化并且无过热风险
• 用于充电终止的内部 4.5 小时安全定时器
• 5% 准确度的可编程充电电流高达 500mA
• C/10 充电电流检测输出
• 停机模式中的电源电流为 5µA

开关稳压器：

• 高效同步降压型转换器
• 300mA 输出电流
• 2.7V 至 4.5V 输入范围 (从 BAT 引脚受电)
• 0.8V 至 VBAT 输出范围
• MODE 引脚可选择固定 (2.25MHz) 恒定频率 PWM 模式或低 ICC (23µA) 突发模式 (Burst Mode) 操作
• 停机模式中的 BAT 电流为 2µA



LTC4080EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

LTC4080EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

LTC4080EMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

LTC4080EMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

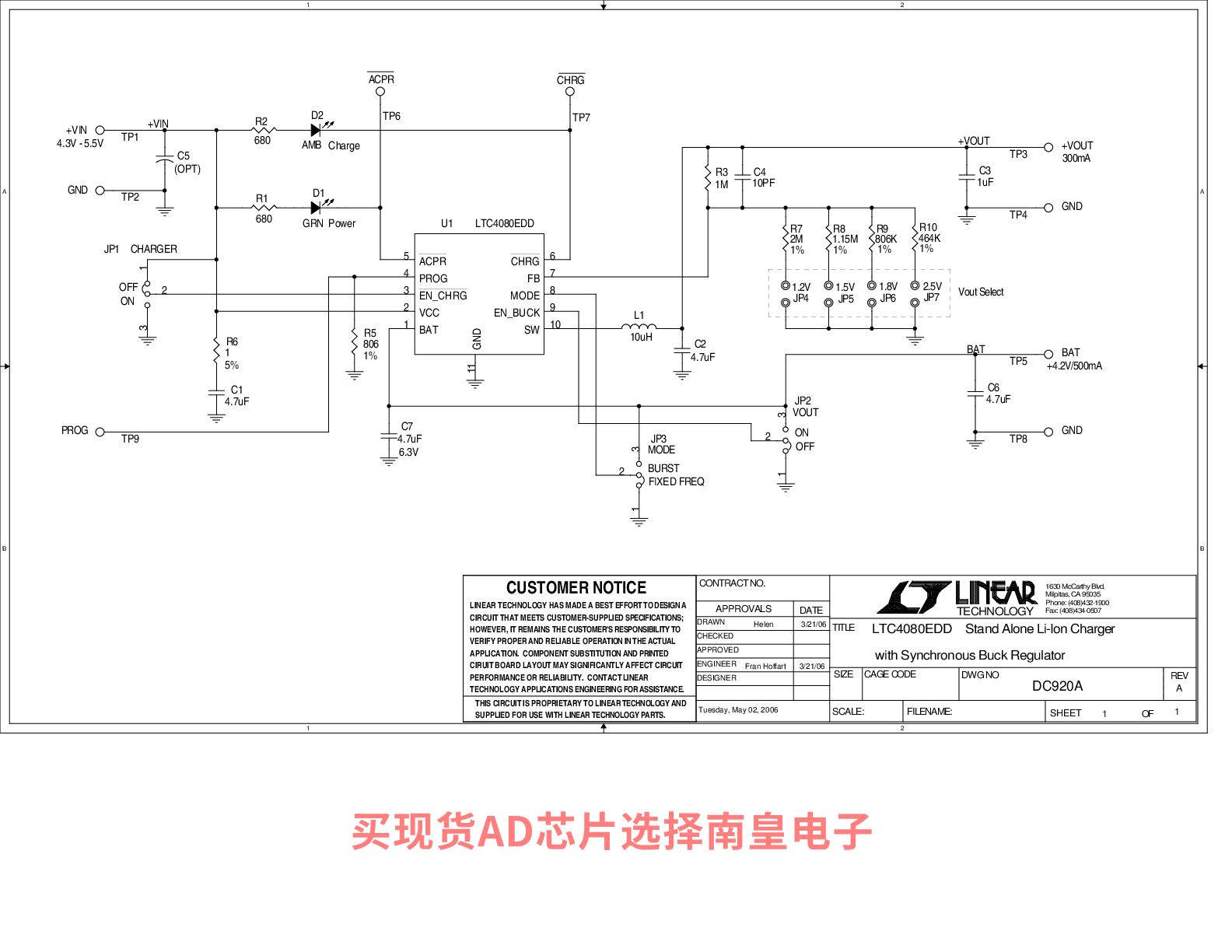

DC920A：LTC4080EDD 演示板

DC920A：LTC4080集成300mA同步降压器件的500mA独立锂离子充电器演示板。
