LTC4079是一款低静态电流、高电压线性充电器，适用于大多数电池化学组成类型，包括锂离子/锂聚合物电池、LiFePO4电池、铅酸电池或电压高达60V的NiMH电池组。最大充电电流可利用外部电阻在10mA至250mA范围内调节。电池充电电压通过一个外部电阻分压器设定。

使用LTC4079的完整充电解决方案集成了功率器件、电流检测和反向电流保护功能，仅需很少的外部元件。热调节功能可确保最大充电电流达到规定限值，而不存在过热风险。通过C/10或可调定时器可终止充电。

当输入电压降至可调电平或电池电压时，输入电压调节功能将会减少充电电流，因此非常适合能量采集应用。其他特性包括适宜温度充电、失效电池检测、自动再充电 (采样反馈电路处于待机状态以实现可忽略的电池消耗) 以及开漏CHRG状态输出。该器件提供紧凑的散热增强型10引脚(3mm × 3mm) DFN封装。

应用

• 嵌入式汽车和工业

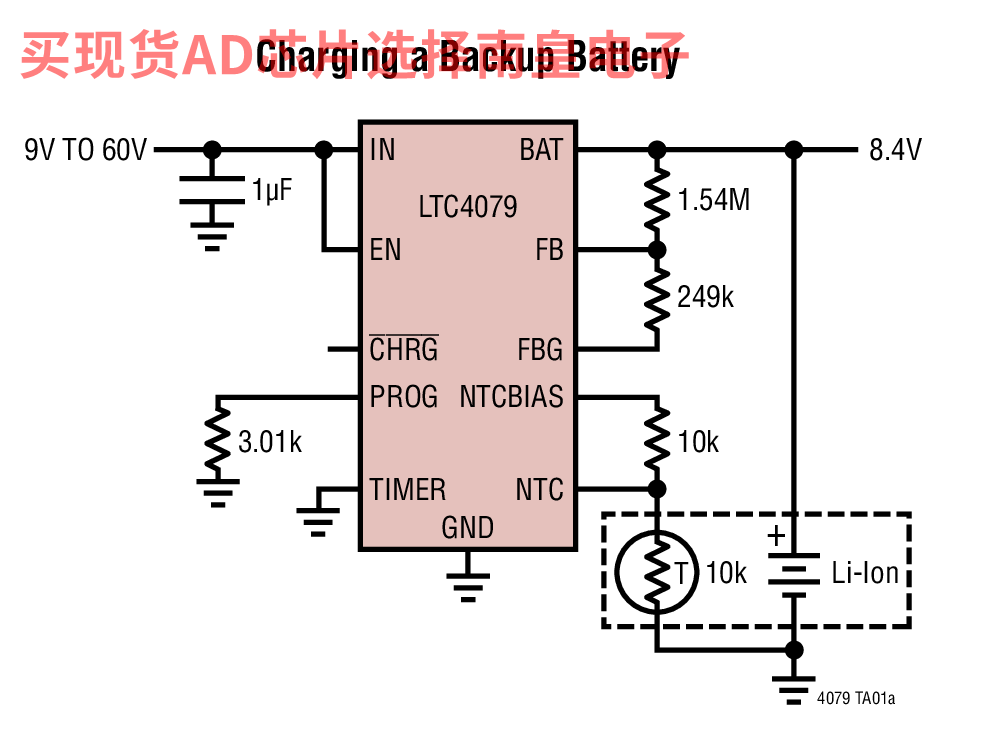

• 通过另一个电池进行备用电池充电
• 能量采集充电器
• 薄膜电池产品

• 宽输入电压范围：2.7V至60V
• 可调电池电压：1.2V至60V
• 可调充电电流：10mA至250mA
• 充电时的低静态电流：IIN = 4μA
• 关断或充电时的超低电池漏电流：
  • IBAT < 0.01μA
• 自动充电
• 针对高阻抗电源进行输入电压调节

• 热调节使输出电流达到更大，而不会过热
• 具有±0.5%精度的恒定电压反馈
• NTC 热敏电阻输入以实现适宜温度充电
• 可调安全定时器
• 充电状态指示

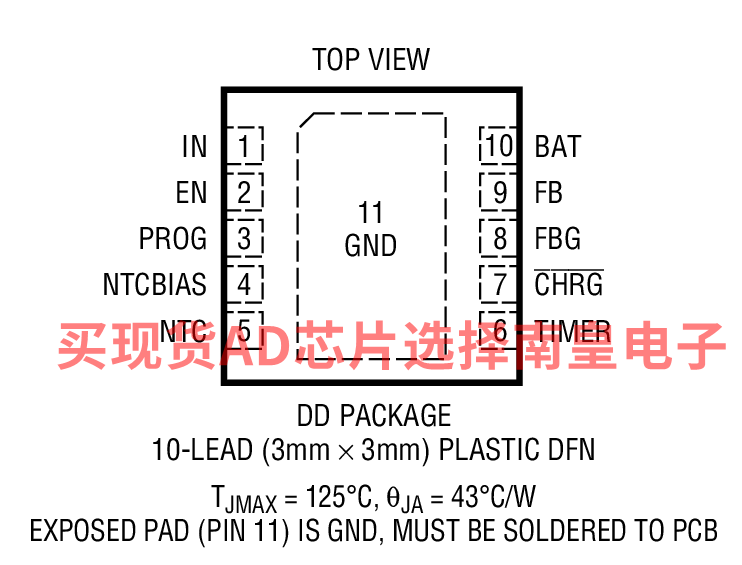

• 耐热性能增强型10引脚(3mm × 3mm) DFN封装
• 通过AEC-Q100汽车应用认证

LTC4079EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.25（100-499个）；2.65（1000+个）

LTC4079EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.25（100-499个）；2.65（1000+个）

LTC4079EDD#WPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.4（100-499个）；2.86（1000+个）

LTC4079EDD#WTRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.4（100-499个）；2.86（1000+个）

LTC4079IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

LTC4079IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

LTC4079IDD#WPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.86（100-499个）；3.25（1000+个）

LTC4079IDD#WTRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.86（100-499个）；3.25（1000+个）

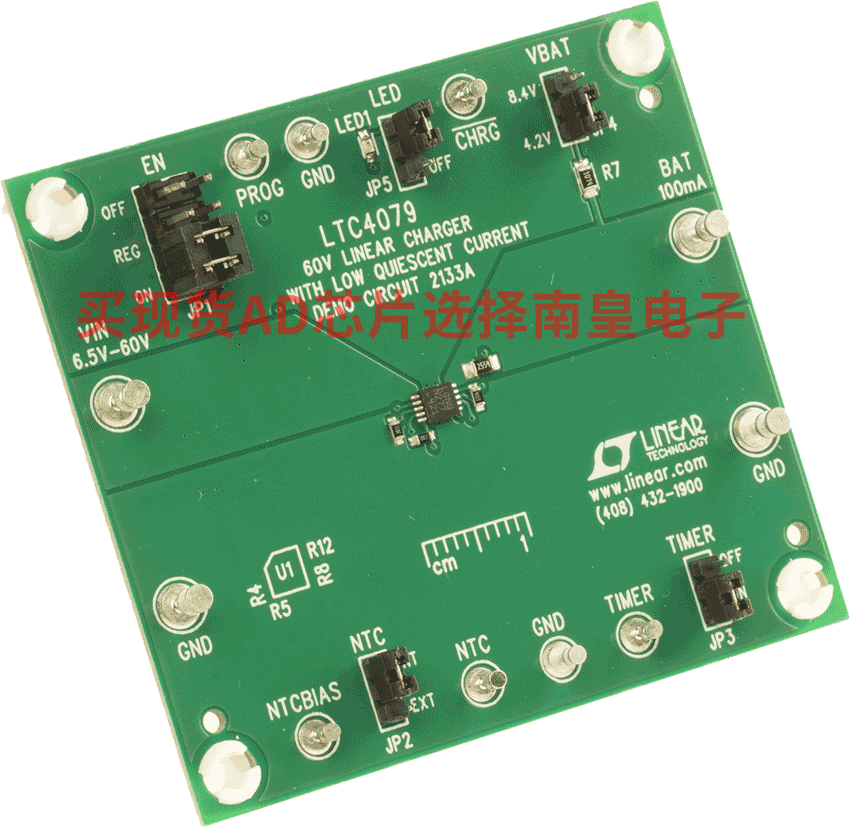

DC2133A：LTC4079演示板 | 具有低静态电流的2.7V-60VIN、250mA线性充电器

演示电路2133A内置采用LTC4079高电压单芯片线性充电器的简单电池充电器电路。DC2133具有2.7V至60V的输入电压范围，能够提供高达250mA的充电电流。充电电压可通过跳线选择4.2V或8.4V。充电电流可通过PROG引脚进行调节，初始编程设置为99mA。关断或断电时，LTC4079的电池功耗仅为10nA。
