LTC4078（具过压保护功能的双输入锂离子电池充电器）-AD代理

LTC4078的基本参数

制造厂商：AD
产品类别：电池管理
技术类目：线性电池充电器
功能描述：具过压保护功能的双输入锂离子电池充电器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4078的产品详情：

LTC4078/LTC4078X 是一款独立型线性充电器，可以从墙上适配器和 USB 输入对单节锂离子/锂聚合物电池进行充电。该充电器能够检测输入端上的电源，并自动选择适合的充电电源。

由于采用了内部 MOSFET 架构，因而充电操作无需使用外部检测电阻器或隔离二极管。尽管在所选电源超过了过压限值的情况下充电操作停止，但 LTC4078/LTC4078X 还是具有一个针对墙上适配器和 USB 输入的 22V 最大额定值。内部热反馈电路可调整电池充电电流，以便在大功率工作或高环境温度条件下保持恒定的芯片温度。浮动电压被固定于 4.2V，而充电电流则通过一个外部电阻器来设置。当充电电流在达到最终浮动电压之后降至编程终止门限以下时，LTC4078/LTC4078X 将终止充电周期。

其他特点包括电池接入检测、自动再充电、欠压闭锁、充电状态输出和用于指示墙上适配器或 USB 电源存在的“电源接入”状态输出。该器件采用扁平 (高度仅0.75mm) 3mm x 3mm 10 引脚 DFN 封装。

应用

蜂窝电话
手持式计算机
便携式 MP3 播放器
数码相机

LTC4078的优势和特点：

用于墙上适配器和 USB 输入的 22V 最大电压
可从墙上适配器和 USB 输入来为单节锂离子电池充电
自动输入电源检测和选择
可从墙上适配器输入提供高达 950mA 的可设置充电电流
用于墙上适配器和 USB 输入的过压闭锁
当没有电池接入时电池检测输入将停用充电器
无需外部 MOSFET、检测电阻器或隔离二极管
热调整功能实现了充电速率的较大化，而没有发生过热的风险
具 ±0.6% 准确度的预设充电电压
可设置充电电流终止
停机模式中具 40μA USB 暂停电流
充电状态输出
自动再充电
具无涓流充电功能版本 (LTC4078X)

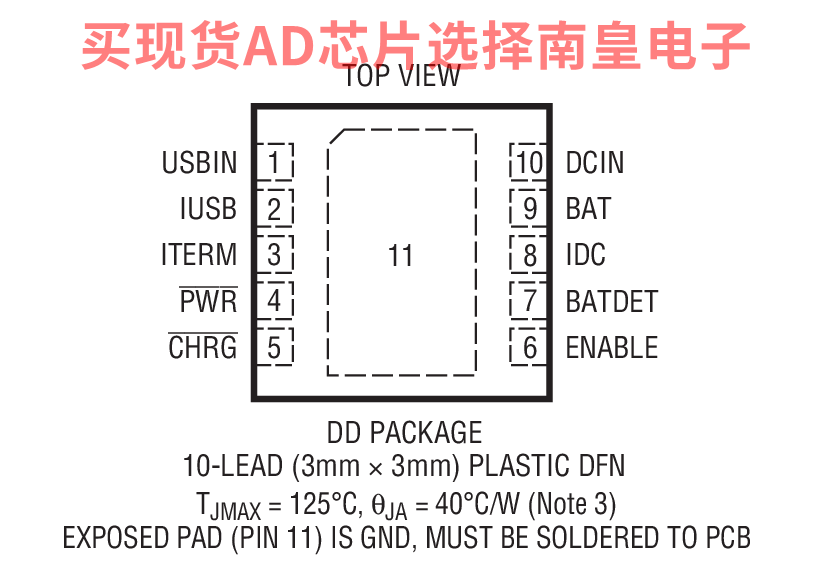

采用耐热增强型、扁平 (高度仅 0.75mm) 10 引脚 (3mm x 3mm) DFN 封装

LTC4078具体的完整产品型号参数及价格（美元）：

LTC4078EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.45（100-499个）；2.06（1000+个）

LTC4078EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.45（100-499个）；2.06（1000+个）

LTC4078EDD-2#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.06（1000+个）

LTC4078EDD-2#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.06（1000+个）

LTC4078XEDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.45（100-499个）；2.06（1000+个）

LTC4078XEDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.45（100-499个）；2.06（1000+个）

LTC4078的评估套件：
