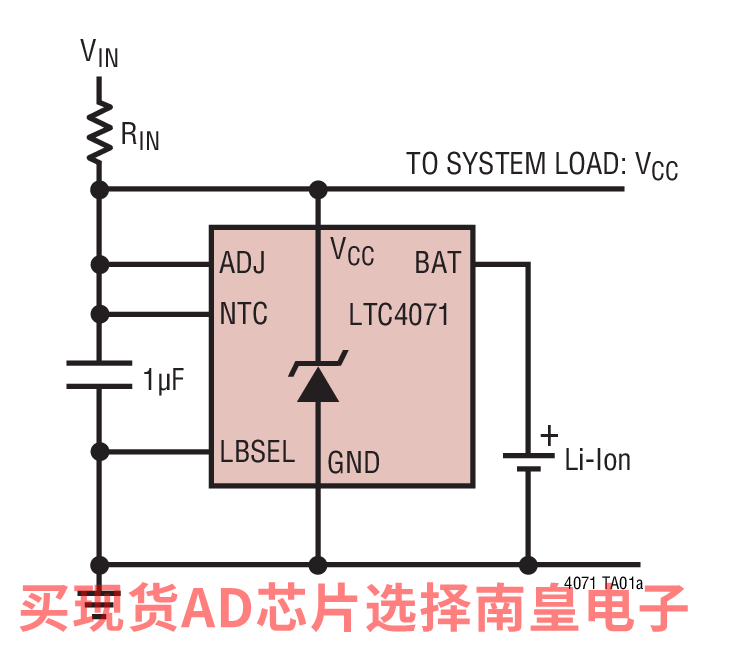

LTC4071 实现了从非常低电流、断续或连续充电电源对锂离子 / 锂聚合物电池的简单充电。该器件拥有一种接近于零电流的低电池电量闭锁断接功能，甚至可避免容量极低的电池发生深度放电及遭受潜在无法修复的损坏。550nA 至 50mA 的工作电流使得能够采用以前不能用的电源来充电。凭借其低工作电流，LTC4071 很适合于对能量收集应用中的低容量锂离子电池或薄膜电池进行充电。LTC4071 的独特架构造就了一款极其简单的电池充电器解决方案；仅需一个外部电阻器。

LTC4071 提供了一个可通过引脚来选择的浮置电压，该浮置电压的准确度达 ±1%。通过在 NTC 热敏电阻温度高于 40°C 时自动降低电池浮置电压，该器件的集成化电池热量查验器延长了电池的使用寿命并改善了可靠性。另外，LTC4071 还提供了两种可通过引脚来选择的低电池电量断接电平和一个高电池电量状态输出。

该器件可提供两种耐热性能增强型封装、一种紧凑型扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和一种 8 引脚 MSOP 封装。

• 低容量锂离子 / 锂聚合物电池备份
• 薄膜电池
• 能量提取 / 收集
• 具备份的太阳能电源系统
• 存储器备份
• 嵌入式汽车系统


• 在一颗 IC 中提供充电器和电池组保护功能
• 低工作电流 (550nA)

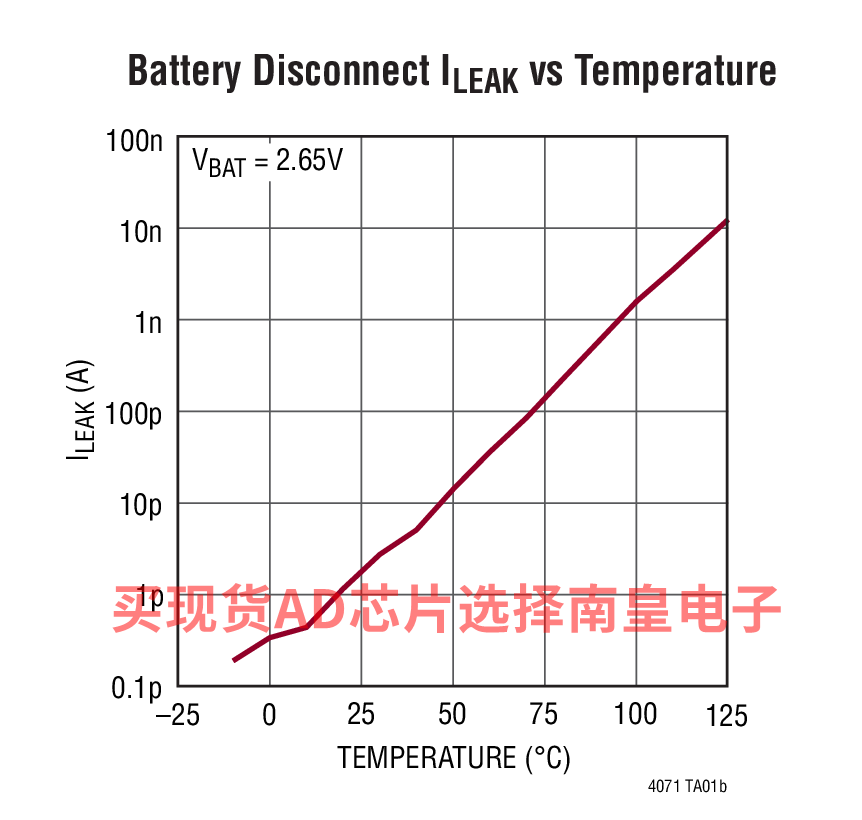

• 接近零电流 (<0.1nA) 的低电池电量断接功能用于保护电池免遭过度放电的损坏
• 可通过引脚选择的低电池电量断接电平：2.7V 或 3.2V
• 在整个温度范围内实现 1% 浮置电压准确度
• 50mA 最大内部并联电流
• 可通过引脚选择的浮置电压选项：4.0V、4.1V、4.2V
• 用于提供锂离子 / 锂聚合物电池保护的超低功率脉动 NTC 浮置电压查验
• 适合于断续、连续和非常低功率充电电源
• 高电池电量状态输出

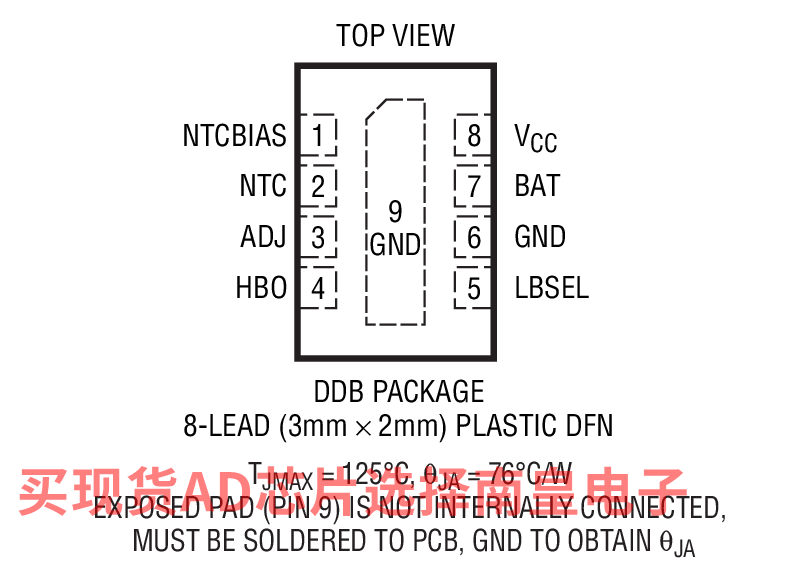

• 耐热性能增强型、扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和 MSOP 封装

LTC4071EDDB#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.48（1000+个）

LTC4071EDDB#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.48（1000+个）

LTC4071EMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.14（100-499个）；2.6（1000+个）

LTC4071EMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.14（100-499个）；2.6（1000+个）

LTC4071IDDB#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.38（100-499个）；2.84（1000+个）

LTC4071IDDB#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.38（100-499个）；2.84（1000+个）

LTC4071IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.61（100-499个）；2.98（1000+个）

LTC4071IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.61（100-499个）；2.98（1000+个）

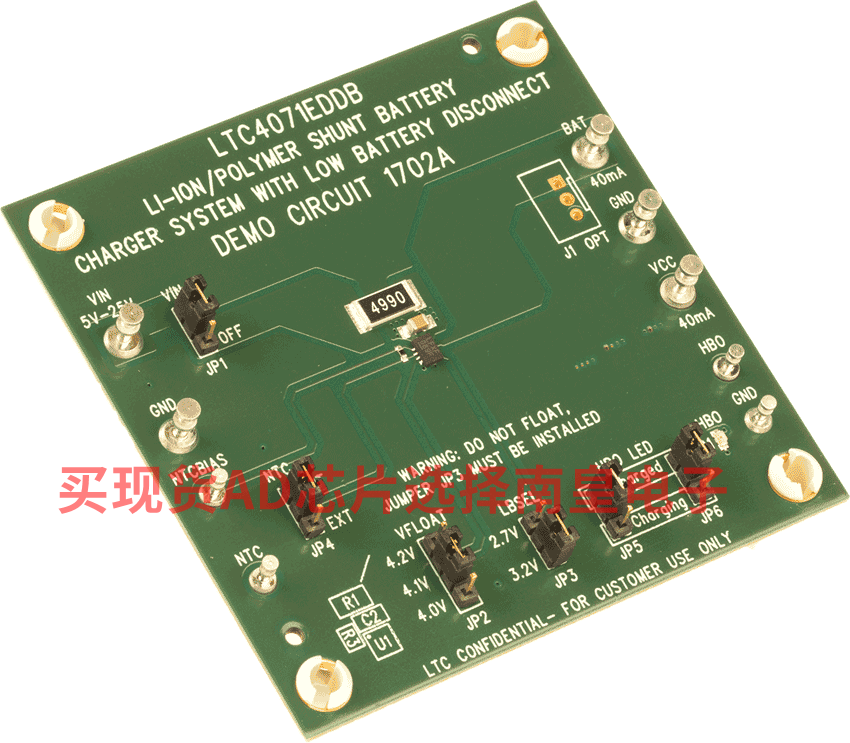

DC1702A：LTC4071EDDB Demo Board | Shunt Li-Ion Charger, 10V ≤ VIN ≤ 16V, 4.1VOUT@ 50mA

Demonstration Circuit DC1702A is a Li-Ion/Polymer Shunt Battery Charger system with Low Battery Disconnect featuring the LTC4071EDDB. The LTC4071 allows simple charging of Li-Ion/Polymer batteries from very low current, intermittent or continuous charging sources. The DC1702 provides up to 50mA of output current at 4.1V from a 10V to 16V input supply.

A near-zero current low battery latching disconnect function protects even the lowest capacity batteries from deep discharge and potentially irreparable damage. The 550nA to 50mA operating current makes charging possible from previously unusable sources. With its low operating current the LTC4071 is well suited to charge low capacity Li-Ion or thin film batteries in energy harvesting applications.
