- 制造厂商：AD
- 产品类别：电池管理
- 技术类目：线性电池充电器
- 功能描述：2mm x 2mm DFN 封装的独立 750mA 锂离子电池充电器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

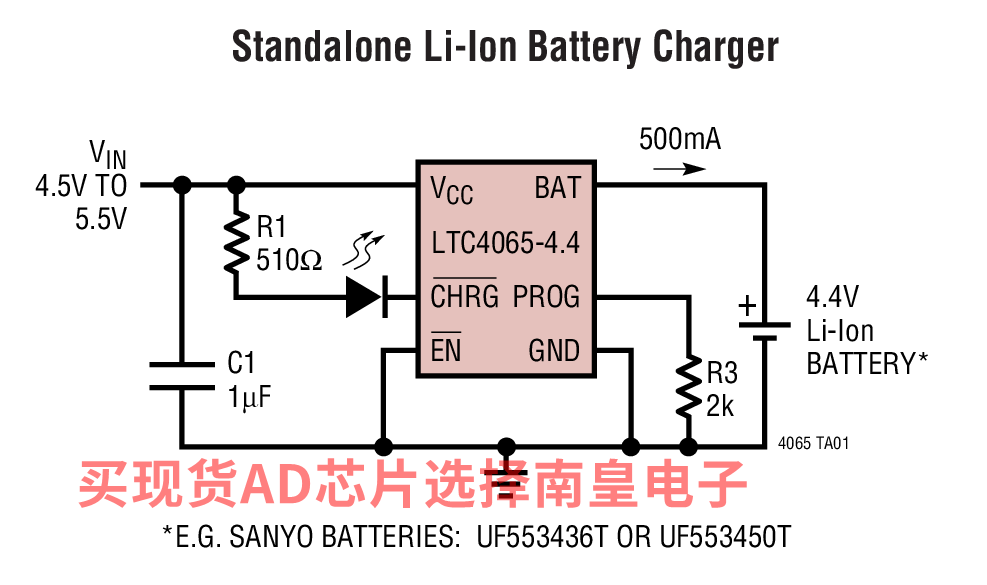

LTC4065-4.4是一款用于高容量单节锂离子电池的完整恒定电流 / 恒定电压线性充电器，具有一个 4.4V 浮置电压。其 2mm x 2mm DFN 封装和低外部组件数目使得 LTC4065-4.4 尤其适合便携式应用。而且，LTC4065-4.4 是专门为在 USB 电源规范内工作而特别设计的。
当充电电流降至其设定值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部定时器根据电池制造商提供的产品规格来终止充电操作。
由于采用了内部 MOSFET 架构，因此无需使用外部检测电阻器或隔离二极管。热反馈功能可调节充电电流，以在大功率工作或高环境温度条件下对芯片温度加以限制。
当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4065-4.4 自动进入一种低电流状态，并将电池漏电流降至 1µA 以下。可在施加电源的情况下将 LTC4065-4.4 置于停机模式，从而将电源电流减小至 20µA 以下。
全功能 LTC4065-4.4 还包括自动再充电、低电池电量充电调节 (涓流充电) 和软起动 (用于限制浪涌电流) 功能。
LTC4065-4.4 采用纤巧的6引脚、扁平 (高度仅 0.75mm) 2mm x 2mm DFN 封装。
应用
- 无线 PDA
- 蜂窝电话
- 便携式电子产品
- 采用 2mm x 2mm DFN 封装的完整线性充电器
- C/10 充电电流检测输出
- 定时器终止
- 高达 750mA 且准确度为 5% 的可设置充电电流
- 无需外部 MOSFET、检测电阻器或隔离二极管
- 准确度达 0.6% 的 4.4V 预设浮置电压

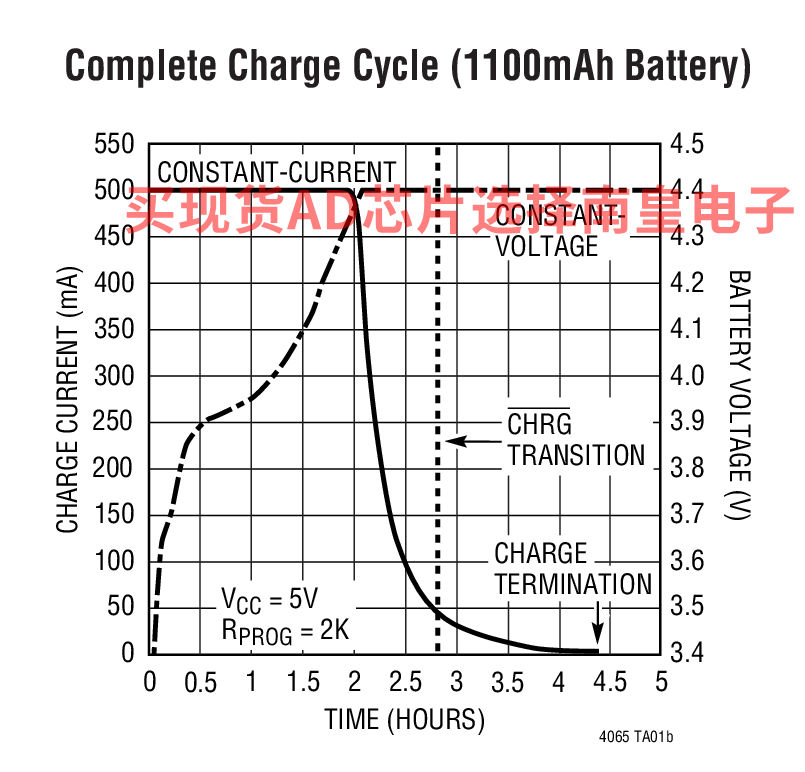

- 恒定电流 / 恒定电压操作以及热反馈功能可在无过热危险的情况下实现充电速率的最大化
- 可用于电池电量测量的充电电流监控器输出
- 自动再充电
- 可直接从 USB 端口对单节锂离子电池进行充电
- 停机模式中的电源电流为 20μA
- 软起动功能可限制浪涌电流

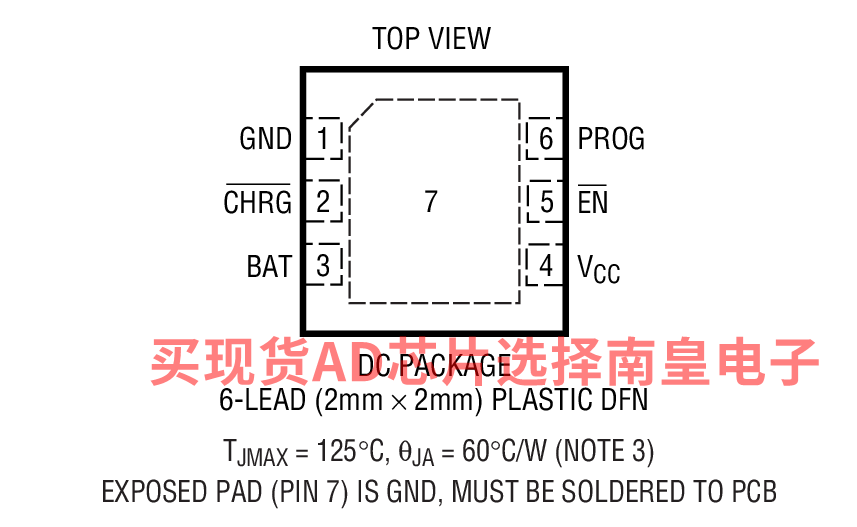

- 纤巧型 6 引脚 (2mm x 2mm) DFN 封装
LTC4065EDC-4.4#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.28（1000+个）
LTC4065EDC-4.4#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.28（1000+个）
LTC4065EDC-4.4#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.28（1000+个）
LTC4065EDC-4.4#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.44（100-499个）；1.28（1000+个）
