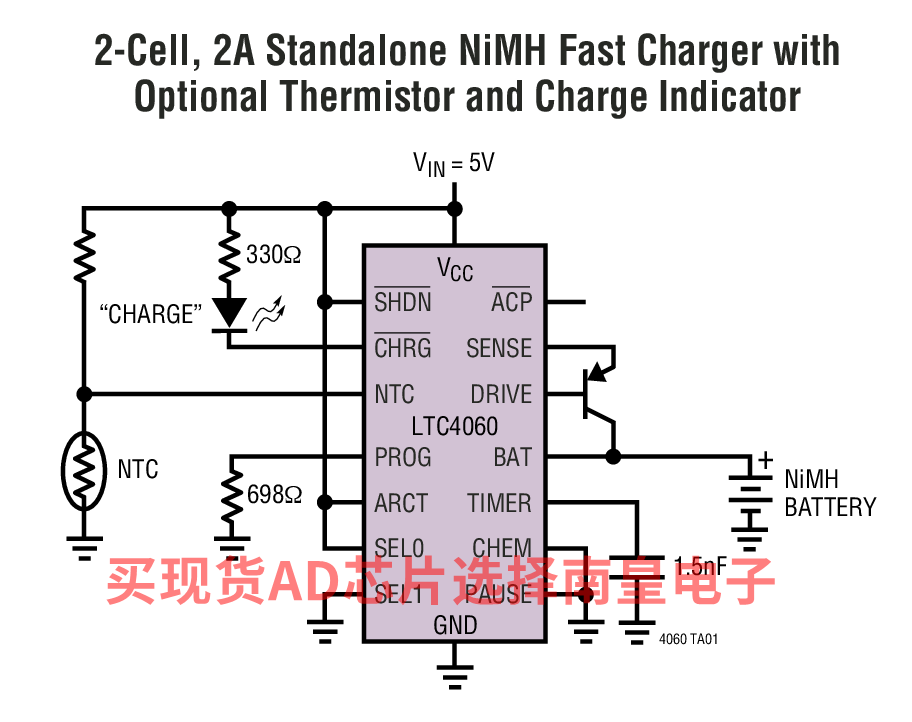

LTC4060 是一款用于 NiMH 或 NiCd 电池的完整快速充电系统，只需少量的外部组件即可设计一个独立的线性充电系统。

一个外部 PNP 晶体管提供可由用户利用一个电阻器设置的充电电流。一个小的外部电容器负责设定最大充电时间。无需外部电流检测电阻器，而且不需要隔离二极管。

该 IC 可自动检测 DC 输入电源和电池的插入或移除。对于严重放电的电池，在实施快速充电之前需以 C/5 的充电速率进行初始充电。快速充电的终止采用 –ΔV 检测法。备用的充电终止法包括可编程定时器和电池过压检测器。一个任选的外部 NTC 热敏电阻可用于提供适宜温度充电。一种任选的可编程再充电功能可在放电之后自动进行电池的再充电。

手动停机利用 SHDN 引脚来实现，而移除输入电源将自动地把 LTC4060 置于睡眠模式。在停机或睡眠模式中，电池漏电流 <1µA。

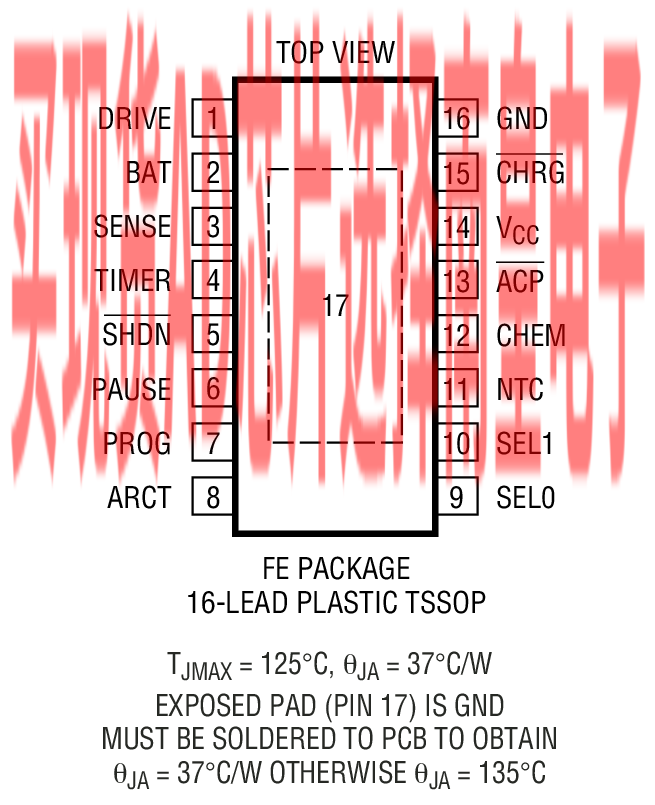

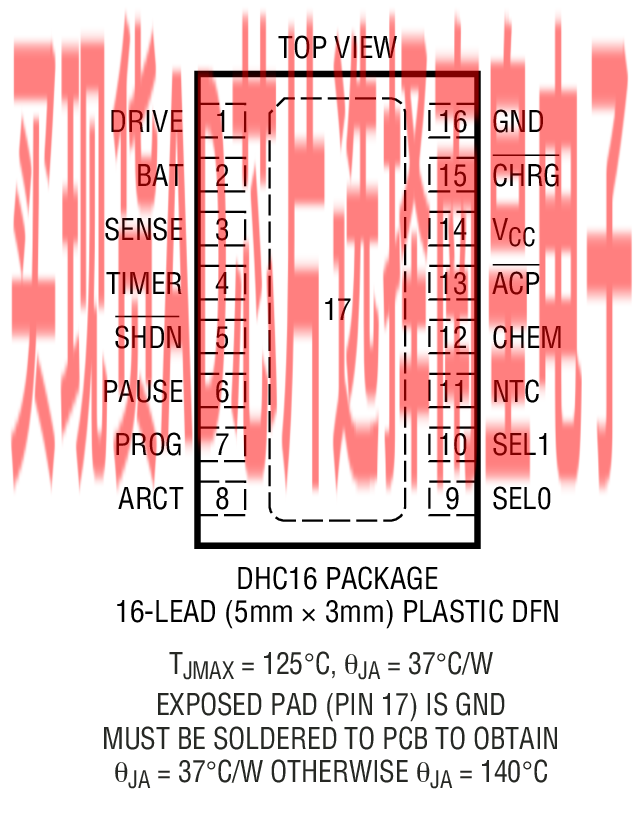

LTC4060 采用扁平 (高度仅 0.75mm) 16 引脚 5mm x 3mm DFN 封装和 16 引脚 TSSOP 封装。这两种封装均具有裸露的金属芯片安装衬垫，旨在实现较佳的热性能。

• 便携式计算机、蜂窝电话和 PDA
• 医疗设备
• 充电座
• 便携式消费电子产品

• 用于单节、两节、三节或四节镍氢 (NiMH) / 镍镉 (NiCd) 电池的完整快速充电器控制器
• 无需固件或微控制器

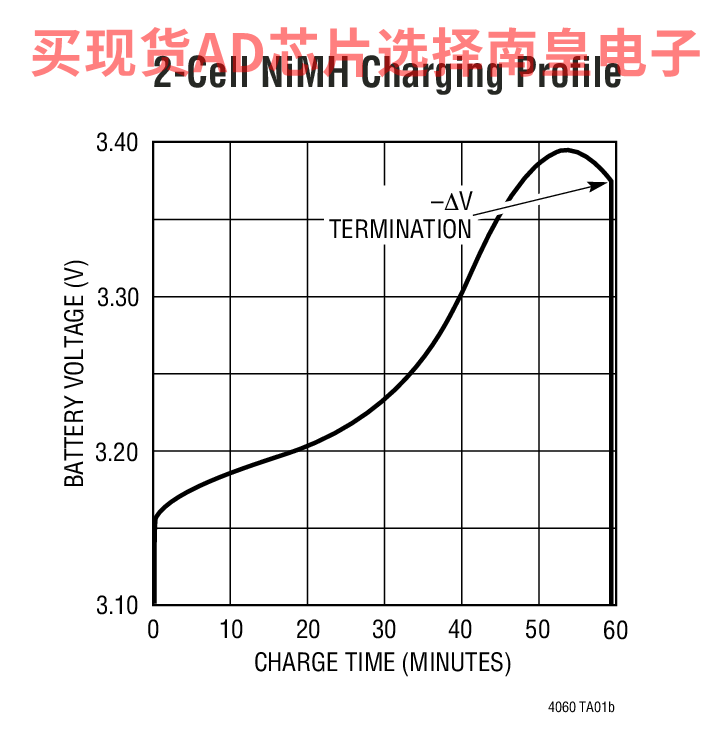

• 利用 –ΔV、最大电压或最大时间来实现充电终止
• 无需检测电阻器或隔离二极管
• 自动再充电功能保持电池 “已充电” 状态
• 可编程快速充电电流：0.4A 至 2A
• 准确的充电电流： 在 2A 时为 ±5%
• 可利用外部检测电阻器设置超过 2A 的快速充电电流
• 电池的自动检测
• 可对严重放电电池进行预充电
• 任选的适宜温度充电
• 充电和 AC 接入状态输出能驱动 LED
• 输入电源被拿掉时自动进入睡眠模式
• 在睡眠模式中电池漏电流可忽略不计： <1μA
• 手动停机
• 输入电源范围： 4.5V 至 10V
• 采用 16 引脚 DFN 封装和 TSSOP 封装



LTC4060EDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.57（100-499个）；4.29（1000+个）

LTC4060EDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.57（100-499个）；4.29（1000+个）

LTC4060EFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：4.44（100-499个）；4.2（1000+个）

LTC4060EFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.44（100-499个）；4.2（1000+个）

DC783A：LTC4060EFE 演示板 | 具有充电终止功能的 2A NiMH/NiCD 线性充电器，VIN = 4.5V 至 10V，IOUT = 0.5A/1A/2A

演示电路 783 是一款完整的快速电池充电器，能够使用 LTC4060 线性电池充电器为 1 节、2 节、3 节或 4 节串联连接的 NiMH 或 NiCd 电池充电。此演示电路使用 -ΔV 方法确定电池何时满充电，并以峰值电压和一个安全定时器作为备用充电终止方案。对于单节电池，输入电压范围为 4.5V 至 10V；而对于四节电池，输入电压范围则为 8.6V 至 10V。

该电路的电源部分包含一个 PNP 功率晶体管恒定电流源，其在某些情况下可提供高达 2A 的充电电流。提供了跳线，用于设置 0.5A、1A 或 2A 的充电电流。通过将一个外部电阻器添加到 PROG 接线柱，可设置其他的充电电流。另外，通过将一个外部电流检测电阻器 (R5) 与内部 LTC4060 检测电阻器并联，还可设置大于 2A 的充电电流。

该演示板上包括用于选择 NTC 热敏电阻功能、电池化学组成、串接电池数目、安全定时器的定时长度、再充电电压以及两个负责指示充电器状态的 LED。此外，还包括一个电源路径 FET，在输入电源被拿掉时，该 FET 可在电池和外部系统负载之间提供低损耗路径。
