LTC4054-4.2的基本参数
  • 制造厂商:AD
  • 产品类别:电池管理
  • 技术类目:线性电池充电器
  • 功能描述:采用 ThinSOT 封装并具有热调节功能的独立线性锂离子电池充电器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC4054-4.2的产品详情:

LTC4054 是一款完整的单节锂离子电池用恒定电流 / 恒定电压线性充电器。其 ThinSOT 封装与较少的外部组件数目使得 LTC4054 成为便携式应用的理想选择。而且,LTC4054 是专为在 USB 电源规范内工作而设计的。

由于采用了内部 MOSFET 架构,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V,而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的 1/10 时,LTC4054 将自动终止充电循环。

当输入电压 (交流适配器或 USB 电源) 被拿掉时,LTC4054 自动进入一个低电流状态,将电池漏电流降至 2µA 以下。可将 LTC4054 置于停机模式,从而将供电电流降至 25µA。

LTC4054 的其它特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。



最大充电电流 涓流充电 LTC4054-4.2 800mA 有 LTC4054X-4.2 800mA 无 LTC4054L-4.2 150mA 有
应用

  • 蜂窝电话、PDA、MP3 播放机
  • 充电座
  • 蓝牙应用

LTC4054-4.2的优势和特点:
  • 高达 800mA 的可编程充电电流
  • 无需 MOSFET、检测电阻器或隔离二极管
  • 用于单节锂离子电池、采用 ThinSOT 封装的完整线性充电器
  • 恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率较大化的热调 节功能*
  • 直接从 USB 端口给单节锂离子电池充电
  • 精度达 ± 1% 的 4.2V 预设充电电压
  • 用于电池电量检测的充电电流监控器输出
  • 自动再充电
  • 充电状态输出引脚
  • C/10 充电终止
  • 停机模式下的供电电流为 25µA
  • 2.9V 涓流充电门限 (LTC4054)
  • 可提供无涓流充电器件版本 (LTC4054X)
  • 软起动限制了浪涌电流
  • 采用 5 引脚 SOT-23 封装

LTC4054-4.2具体的完整产品型号参数及价格(美元):

LTC4054ES5-4.2#TRMPBF,封装:5-Lead TSOT-23,包装形式及数量:卷带,500,工作温度:-40 to 125C,AD官网报价:2(100-499个);1.61(1000+个)

LTC4054ES5-4.2#TRPBF,封装:5-Lead TSOT-23,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:2(100-499个);1.61(1000+个)

轻松满足您的AD芯片采购需求
LTC4054-4.2的评估套件:

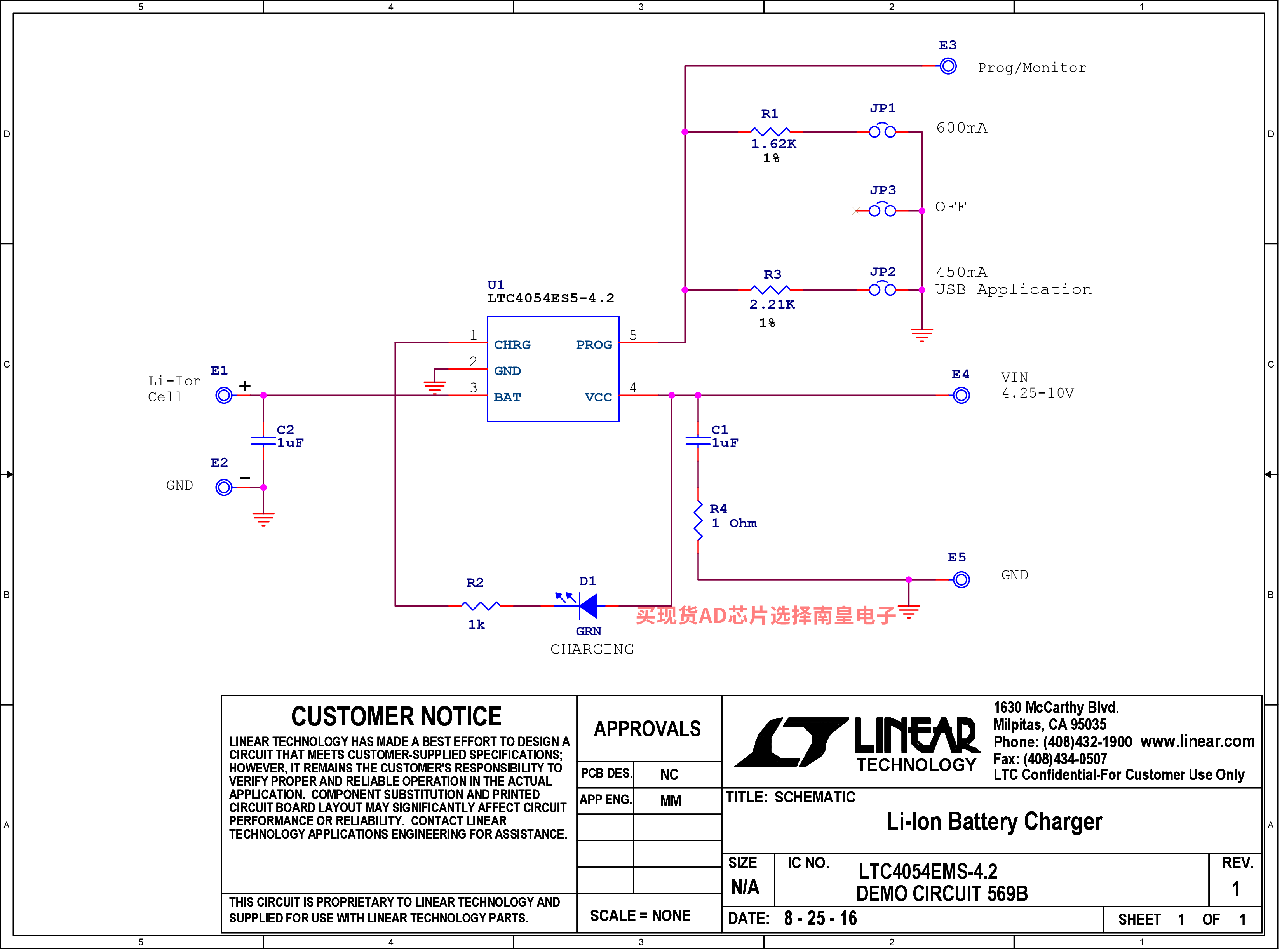

DC569B:LTC4054ES5-4.2 | 锂离子线性电池充电器, 4.25V ≤ VIN ≤ 10V,1节(450mA/600mA ICHARGE时)

演示电路569是一款单节锂离子线性充电器,采用SOT-23封装。由于LTC4054的内部芯片温度控制环路可防止在最坏的情况下PCB过热,从而可实现高达600mA的充电率。向用户提供控制跳线以便在OFF/450mA/600mA充电率之间选择。较低的充电率适合USB应用。充电器在对电池充电的同时,充电LED会亮起。

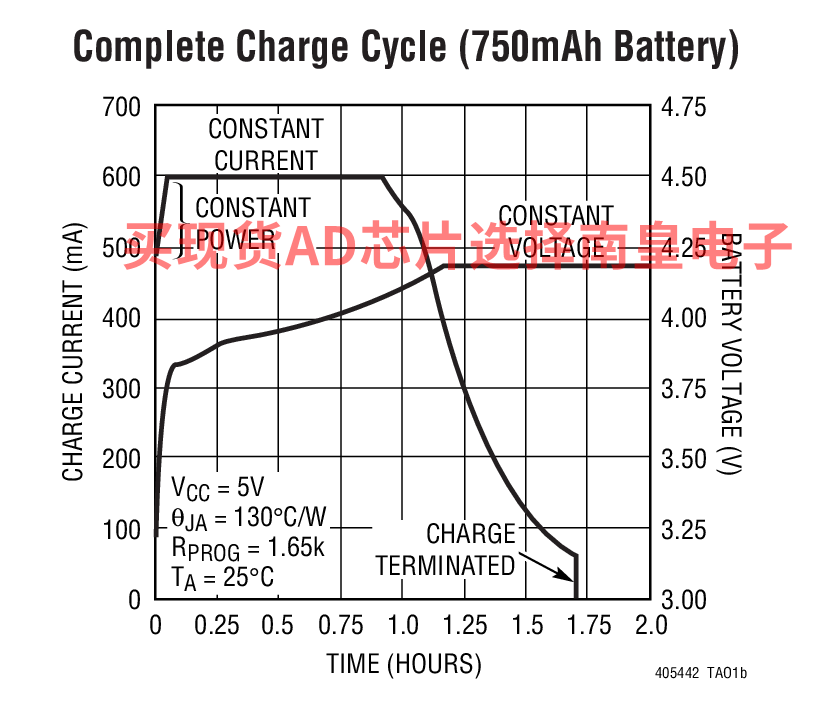

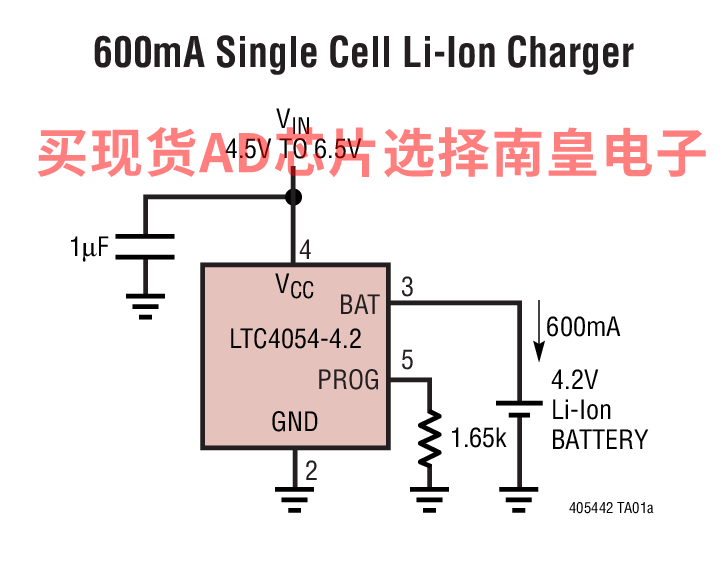

LTC4054-4.2的电路图解:
  • LTC4054-4.2的评估套件:
