- 制造厂商:AD
- 产品类别:超级电容器充电器
- 技术类目:超级电容器充电器
- 功能描述:2.5A 超级电容器备份电源管理器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
LTC4041 是适用于 2.9V 至 5.5V 电源轨的完整超级电容器备份系统。它包含高电流降压直流/直流转换器,用于为单个超级电容器或两个串联超级电容器充电。当输入电源不可用时,降压稳压器将作为升压稳压器反向运行,从超级电容器备份系统输出。
LTC4041 的可调输入电流限制功能可降低充电电流,从而保护输入电源免受过载影响,同时,外部断开开关会在备份期间隔离输入电源。当输入电源降至可调 PFI 阈值以下时,2.5A 升压稳压器会从超级电容器向系统输出供电。
可选的输入过压保护 (OVP) 电路可保护 LTC4041,避免在 VIN 引脚处发生高电压损坏。内部超级电容器平衡电路可在每个超级电容器之间保持相等的电压,并将每个超级电容器的最大电压限制为预先确定的值。LTC4041 采用纤薄 (0.75mm) 24 引脚 4mm × 5mm QFN 封装。
应用
- 穿越“断电警告”电源
- 高电流穿越 3V 至 5V UPS
- 功率计/工业警报
- 服务器/固态硬盘
- 2.5A 降压超级电容器充电器和 2.5A 升压备份电源
- 适用于使用一个超级电容器或两个串联超级电容器的 2.5A 备份电源的 6.5A 开关
- 输入电流限制将负载优先于充电电流进行处理
- 输入断开开关可在备份期间隔离输入
- 自动无缝切换到备份模式
- 内部超级电容器平衡器(无外部电阻器)
- 可编程充电电流和充电电压
- 输入电源故障指示器
- 系统电源正常指示器
- 可选 OVP 电路可保护器件不受 >60V 电压影响
- 恒频运行

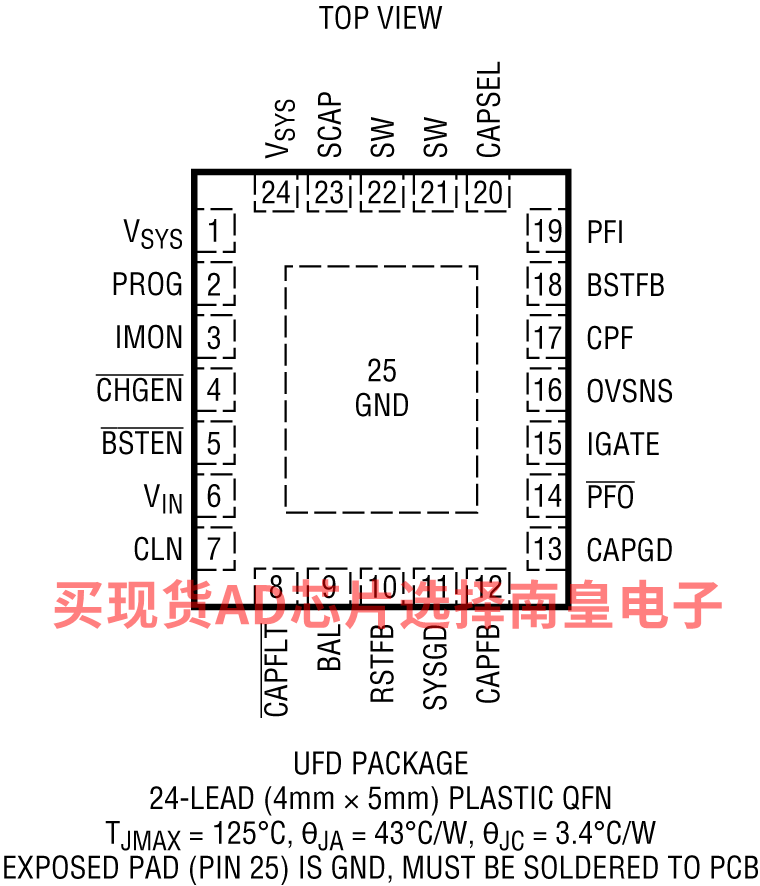

- 热增强 24 引脚 4mm × 5mm QFN 封装
LTC4041EUFD#PBF,封装:24-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:管装,73,工作温度:-40 to 125C,AD官网报价:3.94(100-499个);3.26(1000+个)
LTC4041EUFD#TRPBF,封装:24-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.94(100-499个);3.26(1000+个)
LTC4041IUFD#PBF,封装:24-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:管装,73,工作温度:-40 to 125C,AD官网报价:4.48(100-499个);3.7(1000+个)
LTC4041IUFD#TRPBF,封装:24-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:4.48(100-499个);3.7(1000+个)
DC2642A:LTC4041 演示板 | 2.5A 超级电容器备份电源管理器
演示电路 2642A 显示了使用两个堆叠串联超级电容器 (DC2642A-A) 或单个超级电容器 (DC2642A-B) 工作的 LTC4041 超级电容器备份电源管理器。此板演示了使用 10F 超级电容器实现短期电源备份的 5V 电源轨设计。
输入电流限制、充电电流限制、充电电压、电源故障阈值和升压电压都可通过更改板上的电阻值进行配置。还可以使用所有监视引脚的测试点和状态引脚上的 LED 指示灯来帮助进行评估。
