LTC4040 是一款完整的 3.5V 至 5.5V 电源轨电池后备系统。其包含一个高电流升压型 DC/DC 稳压器，以采用单节锂离子电池或 LiFePO4 电池来为电源提供后备。当外部电源可用时，升压型稳压器作为一个降压型电池充电器反向运作。

LTC4040 的可调输入电流限制功能可减小充电电流以避免主电源遭受过载的损坏，而一个外部断接开关则在后备期间隔离外部电源。当输入电源降至低于可调 PFI 门限时，2.5A 升压型稳压器从电池向系统输出供电。

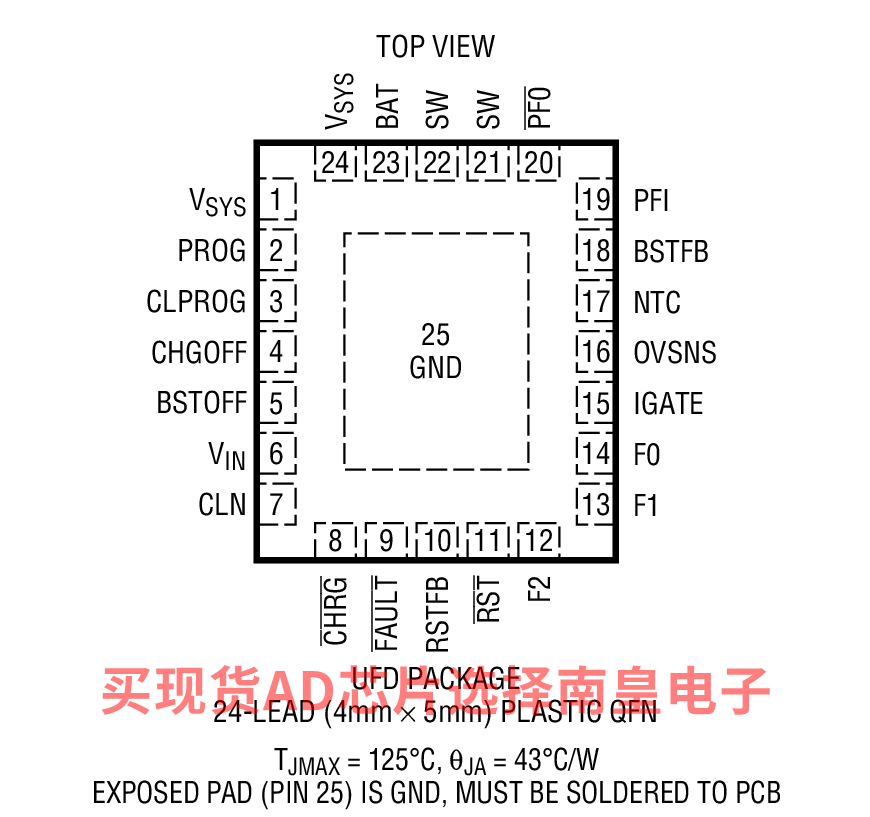

一个任选的输入过压保护 (OVP) 电路用于保护 LTC4040 免遭 VIN 引脚上的高电压损坏。一个逻辑输入负责选择锂离子或 LiFePO4 电池选项，而另外的两个逻辑输入则用于将电池充电电压设置至适合于后备应用的四种电平之一。LTC4040 采用扁平 (仅高 0.75mm) 24 引脚 4mm x 5mm QFN 封装。

• 车辆和资产跟踪
• 自动 GPS 数据记录器
• 汽车远程信息处理系统
• 收费系统
• 安防系统
• USB 供电型设备

• 升压型后备电源和降压型电池充电器
• 用于 2.5A 后备 (采用 3.2V 电池) 的 6.5A 开关
• 输入电流限制优先提供给负载而不是充电电流
• 输入断接开关在后备电源供电期间隔离输入
• 至后备模式的自动无缝切换
• 输入功率损耗指示器
• 系统功率损耗指示器
• 可通过引脚来选择电池：锂离子 (3.95V / 4.0V / 4.05V / 4.1V) 或磷酸铁锂 (LiFePO4) 电池 (3.45V / 3.5V / 3.55V / 3.6V)
• 任选的 OVP 电路可为器件提供至 >60V 的保护
• 恒定频率操作
• 扁平 (仅高 0.75mm) 24 引脚 4mm x 5mm QFN 封装

LTC4040EUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.94（100-499个）；3.26（1000+个）

LTC4040EUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.94（100-499个）；3.26（1000+个）

LTC4040IUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.52（100-499个）；3.7（1000+个）

LTC4040IUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.52（100-499个）；3.7（1000+个）

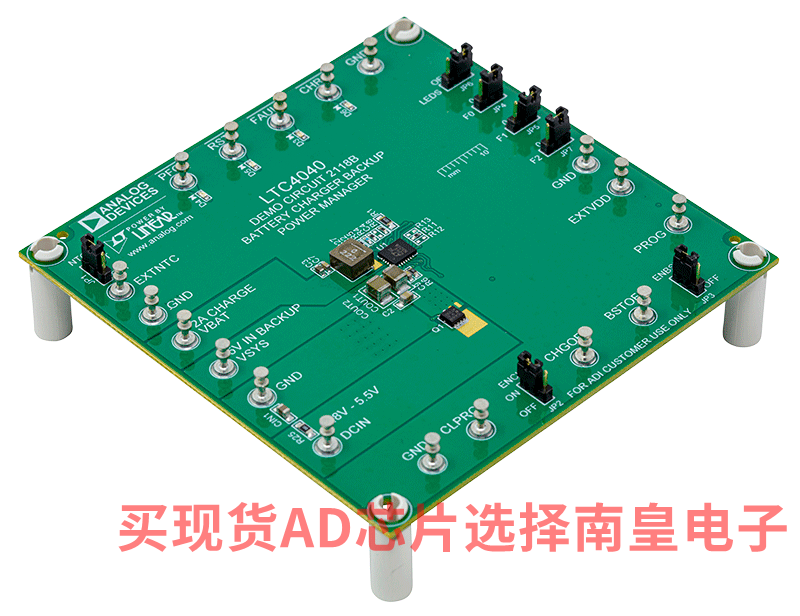

DC2118B：LTC4040演示板 | 集成2.5A升压备用电源管理器的5VIN、2A单节锂离子/LiFePO4降压电池充电器

演示电路2118B是一款组合降压电池充电器和升压电池备用稳压器，采用LTC4040单芯片系统电源管理器。DC2118B的输入电压范围为4.8V至5.5V，提供高达40V的过压保护(OVP)，受外部MOSFET的限制。在降低充电电流之前，对输入电流进行监控，以优先处理2.5A阈值范围内的负载。

电池充电

初始配置时，在充电模式下，DC2118B的充电限流值编程为2A。根据F2/F1/F0编程输入设置，对于LiFePO4 化学性质和锂离子化学性质，跳线可选的充电电压分别在3.45V至3.6V和3.95V至4.1V范围内提供8个离散步长。

充电限流值可通过PROG引脚电阻进行调整。充电结束状态由C/8以下的电流触发并由CHRG LED指示。可选NTC输入提供温度故障检测和状态，由FAULT LED指示。充电可通过ENCHG跳线使能/禁用。

备用电池

发生输入功率故障后，电路自动转换到电池备用升压模式以调节VSYS输出轨。备用模式系统输出电压初始编程为5V。输入功率故障状态由PFO LED指示。

如果VSYS降至编程复位阈值电压以下，RST LED将改变状态，以指示需要重置系统并为电池充电。备用调节可通过ENBST跳线使能/禁用。

为了方便起见，所有LED均可通过LED跳线禁用以降低系统的静态电流。

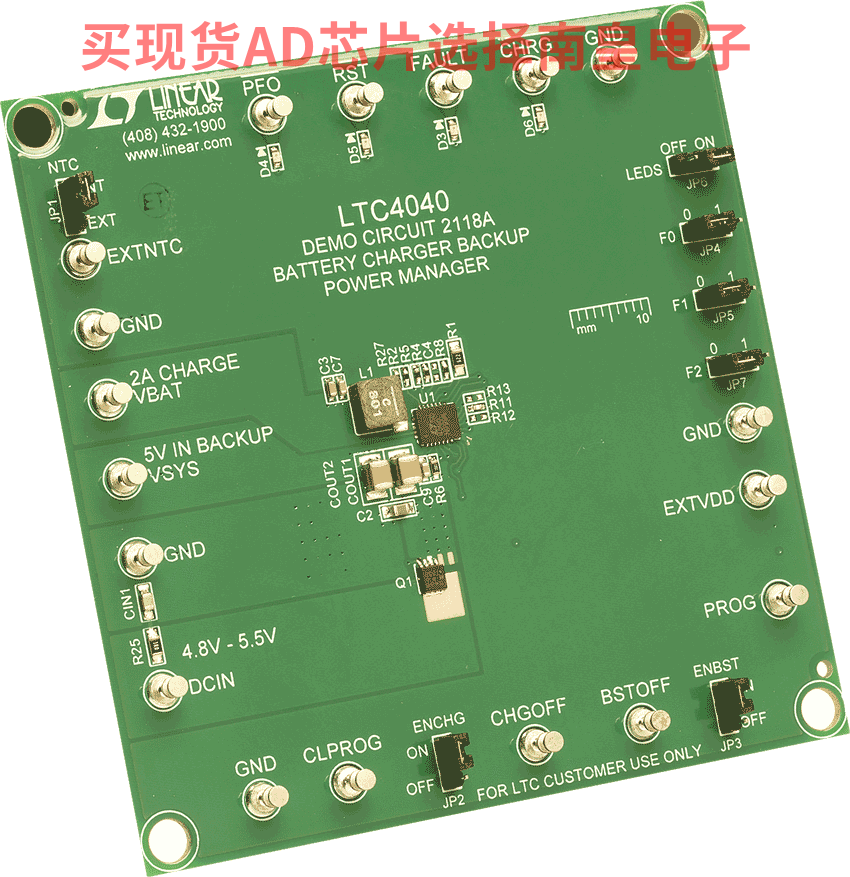

DC2118A：停产：LTC4040演示板 | 集成2.5A升压备用电源管理器的5VIN、2A单节锂离子/LiFePO4降压电池充电器

该评估板已停产且不再推荐使用。

演示电路2118A是一款组合降压电池充电器和升压电池备用稳压器，采用LTC4040单芯片系统电源管理器。DC2118A的输入电压范围为4.8V至5.5V，提供高达40V的过压保护(OVP)，受外部MOSFET的限制。在降低充电电流之前，对输入电流进行监控，以优先处理2.5A阈值范围内的负载。
