LTC4013 是一款高电压电池充电器控制器，其支持浮动、吸收和均衡铅酸电池以及恒定电流 / 恒定电压锂离子电池充电算法。该器件特别适合为多种铅酸电池充电，包括开口型和密封型。另外，LTC4013 还支持锂离子 / 锂聚合物、磷酸铁锂 (LiFePO4)、镍氢 (NiMH)、镍隔 (NiCd) 和其他电池类型。

充电利用一个采用外部 N 沟道 MOSFET 的高效率同步降压型转换器来完成。开关频率用一个电阻器进行设置，或与一个外部时钟实现同步以在多相应用中使用。充电电流利用一个外部检测电阻器设定。

该器件拥有用于太阳能电池板等有限功率输入的最大功率点跟踪输入电压调节功能。其他特点包括用户可编程吸收和均衡时间、温度调整型调节电压和一个外部 NFET 隔离二极管。

应用

• 用于照明、UPS 系统、安保摄像机、计算机控制面板的电池后备
• 便携式医疗设备
• 太阳能供电型系统
• 工业电池充电

• 宽输入电压范围：4.5V 至 60V
• 宽电池电压范围：0V 至 60V
• 内置针对铅酸电池和锂离子电池的充电算法
• ±0.5% 浮动电压准确度
• ±5% 充电电流准确度

• 最大功率点跟踪输入控制
• NTC 温度补偿型浮动电压
• 两个漏极开路状态引脚

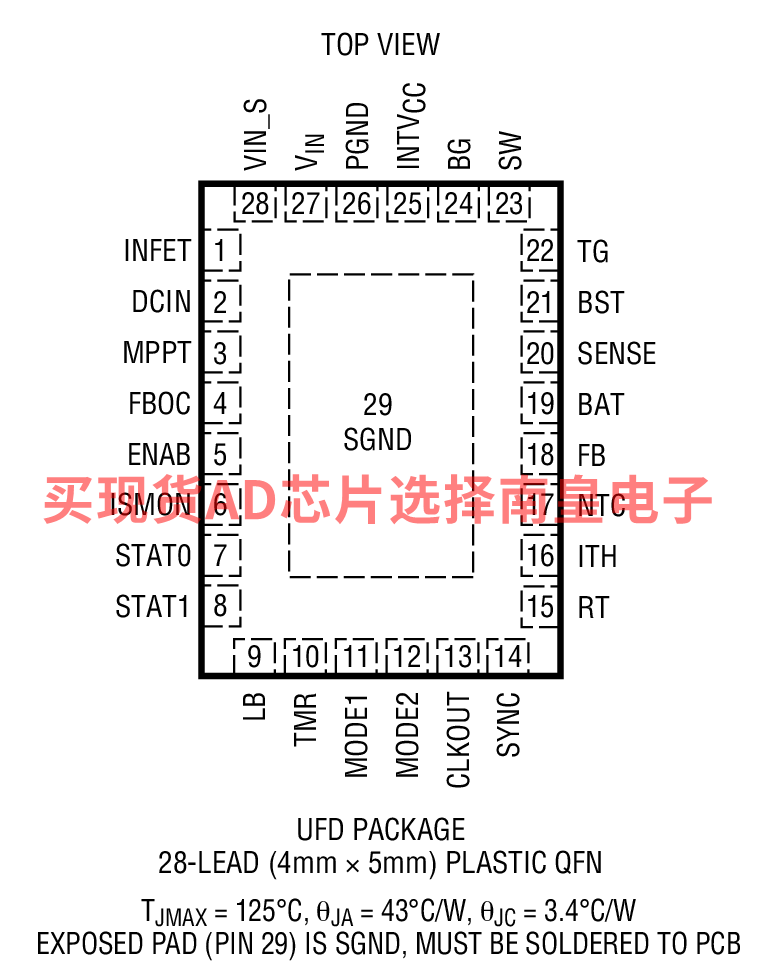

• 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装

LTC4013EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LTC4013EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LTC4013IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.15（100-499个）；5.07（1000+个）

LTC4013IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.15（100-499个）；5.07（1000+个）

DC2374B：LTC4013 演示板 | 60V 同步降压多化学电池充电器，21.5V ≤ VIN ≤ 35V或可调电压低至5V；VBATT = 12V (5A)

演示电路2374B是一款具有最大功率点跟踪(MPPT)功能的多化学电池充电器，内置LTC4013。LTC4013集成了2级CC/CV充电周期、3级和4级铅酸及锂离子电池算法。

DC2374B设置为采用21.5V至35V电源或太阳能电池板供电，可为6节铅酸电池(5A)充电。提供可选输入和输出电容、大型电感焊盘以及并联顶部和底部FET焊盘，支持高功率充电。

工作频率、充电电压、低电量(LB)电压建立和时序可使用外部电阻和电容进行配置。不同的充电算法通过两个三态模式引脚和TIMER引脚设置。
