LTC4012 是一款恒定电流 / 恒定电压电池充电器控制器。它采用一种同步准恒定频率 PWM 控制架构，当采用大容量陶瓷电容器时，该拓扑结构将不会产生可听噪声。充电电流由外部电阻器来设定，并可作为一个输出电压来监视。由于未采用内置充电终止电路，因此 LTC4012 系列借助外部控制来对多种电池进行充电。

LTC4012 具有完全可调的输出电压，而 LTC4012-1 和 LTC4012-2 则可通过引脚编程来给单节、两节、三节或四节锂离子 / 锂聚合物电池组充电。LTC4012-1 提供了每节电池 4.1V 的输出电压，而 LTC4012-2 是一款每节电池 4.2V 输出电压的版本。

该器件包括 AC 适配器输入电流限制功能，该功能可较大限度地提高针对某个固定输入功率级的充电速率。一个外部检测电阻器负责设置输入电流限值，而 ICL 状态引脚将在电池充电电流减小 (因 AC 适配器电流限制所致) 的时候发出指示信号。适配器输入端上的理想二极管控制电路改善了充电器的效率。

CHRG 状态引脚在所有的充电模式中均处于运行状态，并拥有用于指示低充电电流的特殊指示功能。

• 笔记本电脑
• 便携式仪器
• 电池后备系统

• 通用型电池充电器控制器
• 高效的 550kHz 同步降压型 PWM 拓扑结构
• ±0.5% 输出浮动电压准确度
• 可编程的充电电流：4% 准确度
• 可编程的 AC 适配器电流限值：3% 准确度
• 采用陶瓷电容器时无可听噪声
• INFET 低损耗理想二极管 PowerPath 控制
• 宽输入电压范围：6V 至 28V
• 宽输出电压范围：2V 至 28V
• 用于 AC 适配器接入、充电、C/10 电流检测和输电流限制的指示器输出
• 模拟充电电流监视器
• 微功率停机模式

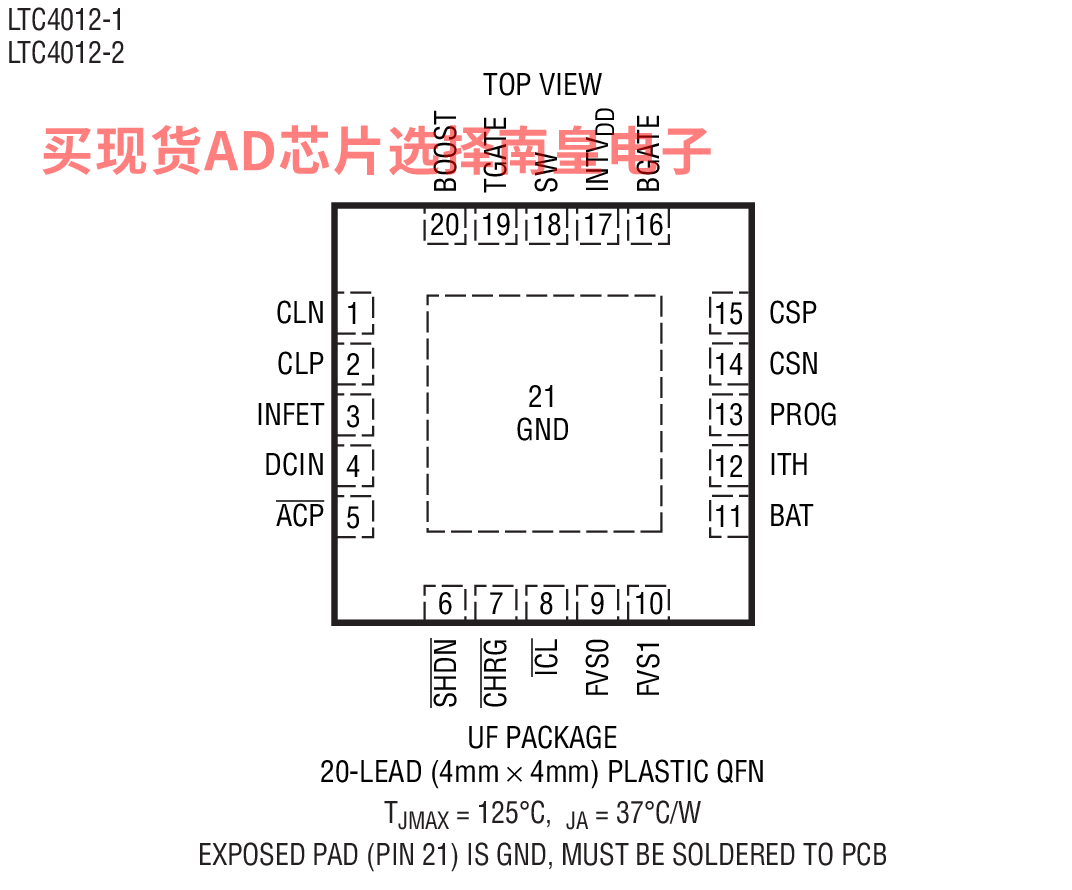

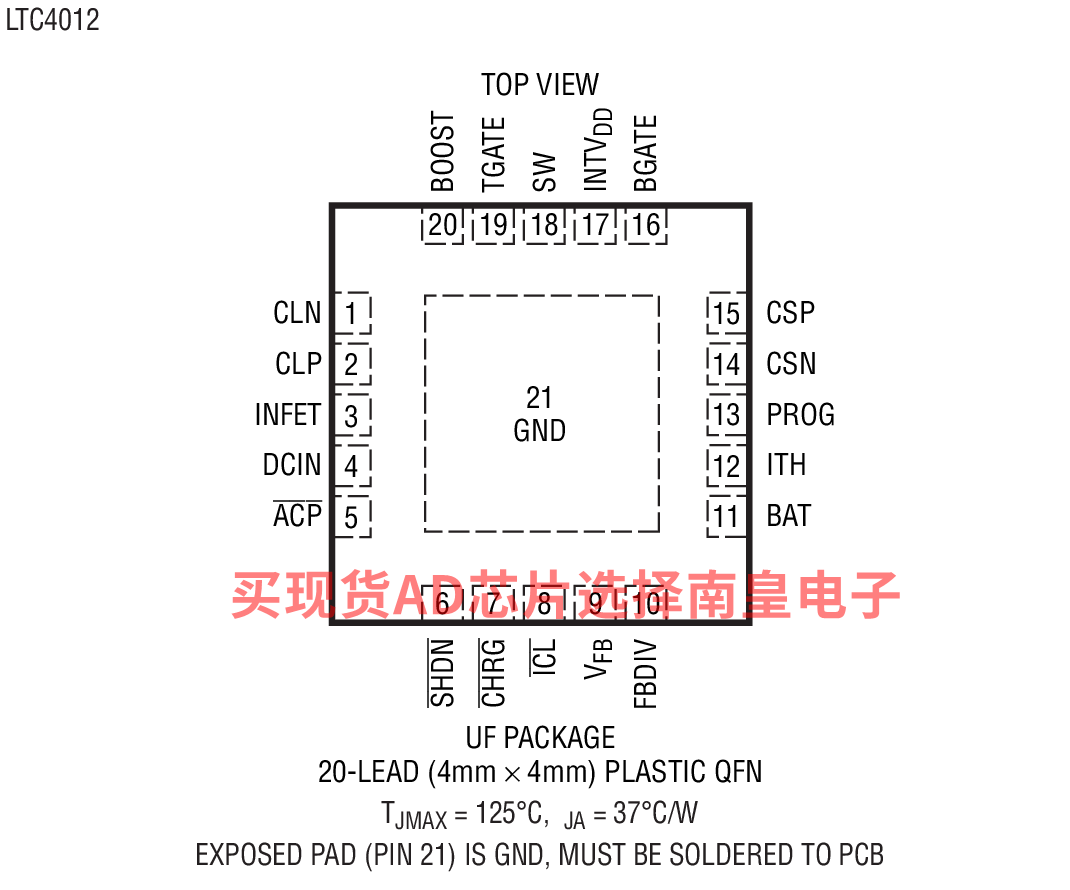

• 20 引脚 4mm x 4mm x 0.75mm QFN 封装

LTC4012CUF#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LTC4012CUF#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LTC4012CUF-1#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC4012CUF-1#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC4012CUF-2#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC4012CUF-2#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC4012IUF#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）

LTC4012IUF#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）

LTC4012IUF-1#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LTC4012IUF-1#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LTC4012IUF-2#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LTC4012IUF-2#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

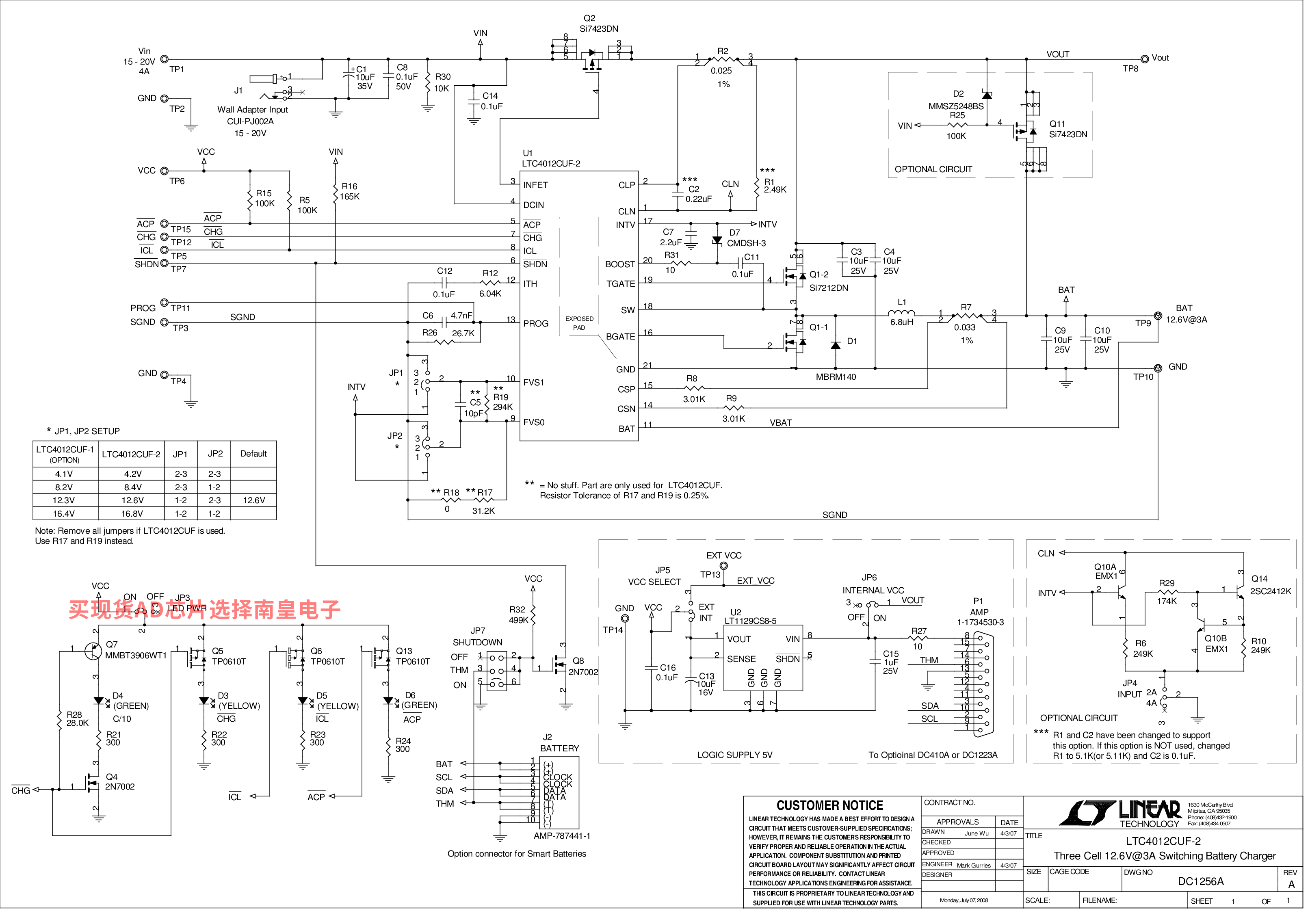

DC1256A：LTC4012CUF-2演示板 | 具有PowerPath控制功能的3A同步降压多化学电池充电器

演示电路DC1256A是一款单电池独立电池充电器，可支持任何版本的LTC4012系列器件。LTC4012系列充电控制器IC不支持对任何特定化学电池进行充电终止。必要时可使用微控制器，通过常见的方法在LTC4012之外实现任何充电器终止。DC1256A配有LTC4012-2，它针对使用每节4.2V浮充电压的锂离子充电器应用进行了优化。该充电器输出电压通过跳线进行编程，以支持1节、2节、3节和4节串联堆锂离子电池。输入电压范围可以为6V至20V，演示板设计的大电压受输入电容电压额定值限制。要达到完全充电，最小输入电压必须大于浮空电压设置。

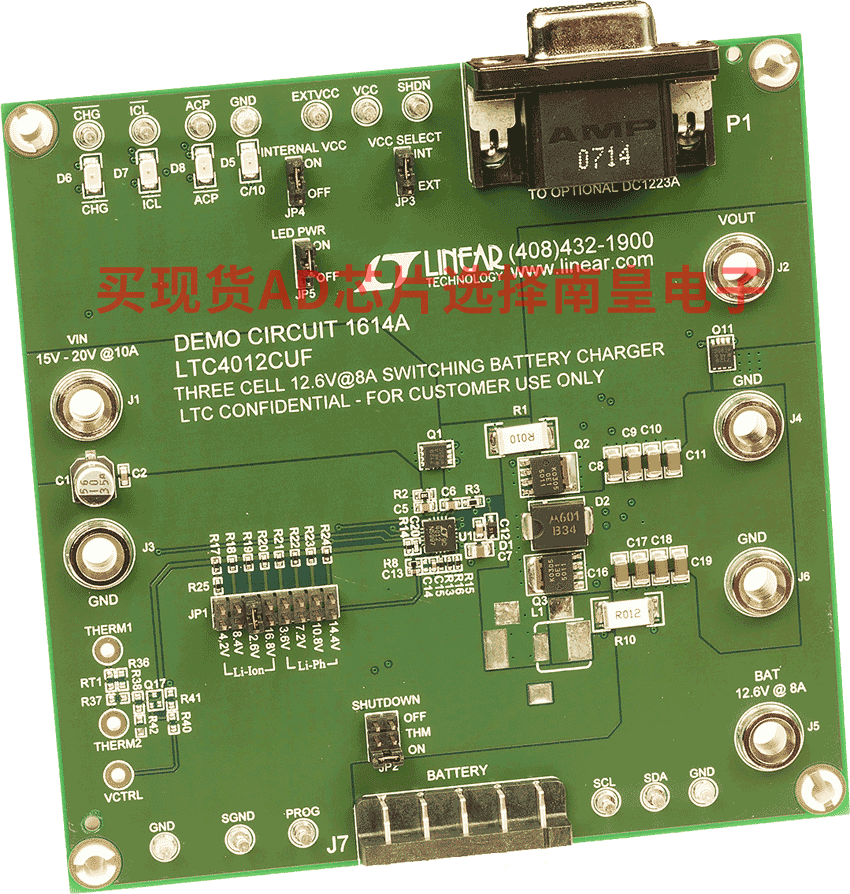

DC1614A：LTC4012CUF Demo Board | Multi-Chemistry 8A Buck Battery Charger with PowerPath Control

Demonstration circuit 1614 features the LTC4012CUF, a multi-chemistry single battery charger controller with PowerPath control. The input supply voltage is 13.5V to 20V and is initially configured for a current limit of 10A. The charger float voltage is programmed by jumpers to support 1- to 4- series cells of both Li-Ion/Polymer and Li-iron phosphate (LiFePO4) at 4.2V/cell and 3.6V/cell, for a total of eight settings. The demo board is initially configured for constant-voltage charging of a 12.6V Li-Ion/ Polymer battery and constant-current charging at 8A, though current derating may be necessary due to certain operating conditions.
