- 制造厂商：AD
- 产品类别：电池管理
- 技术类目：开关电池充电器
- 功能描述：具 PowerPath 控制功能的高效率型多化学组成电池充电器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

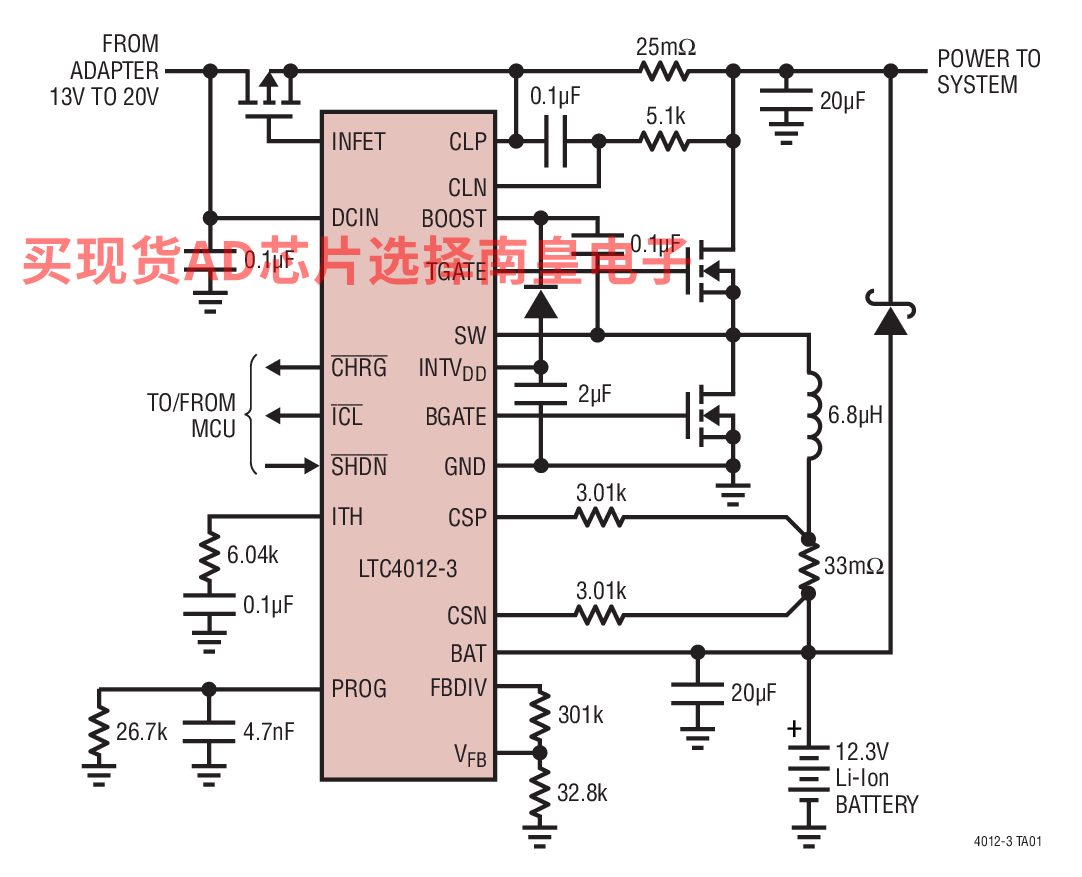

LTC4012-3 是一款恒定电流 / 恒定电压电池充电器控制器。它采用一种同步准恒定频率PWM 控制架构，当采用大容量陶瓷电容器时，该拓扑结构将不会产生可听噪声。充电电流由外部电阻器来设定，并可作为编程电阻器两端上的一个输出电压来监视。由于未采用内置充电终止电路，因此 LTC4012-3 借助外部控制来对多种电池进行充电。
LTC4012-3 具有完全可调的输出电压。为了充电管理和安全的需要，该 IC 内置了一个输入 P 沟道 MOSFET 理想二极管控制器、电池 (输出) 过压保护、反向充电电流保护、PWM 软起动和用于一个全 N 沟道 MOSFET PWM 功率级的坚固型非重叠控制功能。
该器件包括 AC 适配器输入电流限制功能，该功能可较大限度地提高针对某个固定输入功率级的充电速率。一个外部检测电阻器负责设置输入电流限值，而 ICL 状态引脚将在电池充电电流减小 (因 AC 适配器电流限制所致) 的时候发出指示信号。适配器输入端上的理想二极管控制电路改善了充电器的效率。
CHRG 状态引脚在所有的充电模式中均处于运行状态，并拥有用于指示低充电电流的特殊指示功能。
应用
- 笔记本电脑
- 便携式仪器
- 电池后备系统
- 通用型电池充电器控制器
- 高效的 550kHz 同步降压型 PWM 拓扑结构
- ±0.5% 输出浮动电压准确度
- 可编程充电电流：4% 准确度
- 可编程的 AC 适配器电流限值：3% 准确度
- 采用陶瓷电容器时无可听噪声
- INFET 低损耗理想二极管 PowerPath 控制
- 宽输入电压范围：6V 至 28V
- 宽输出电压范围：2V 至 28V
- 用于充电、C/10 电流检测和输入电流限制的指示器输出
- 模拟充电电流监视器
- 微功率停机模式

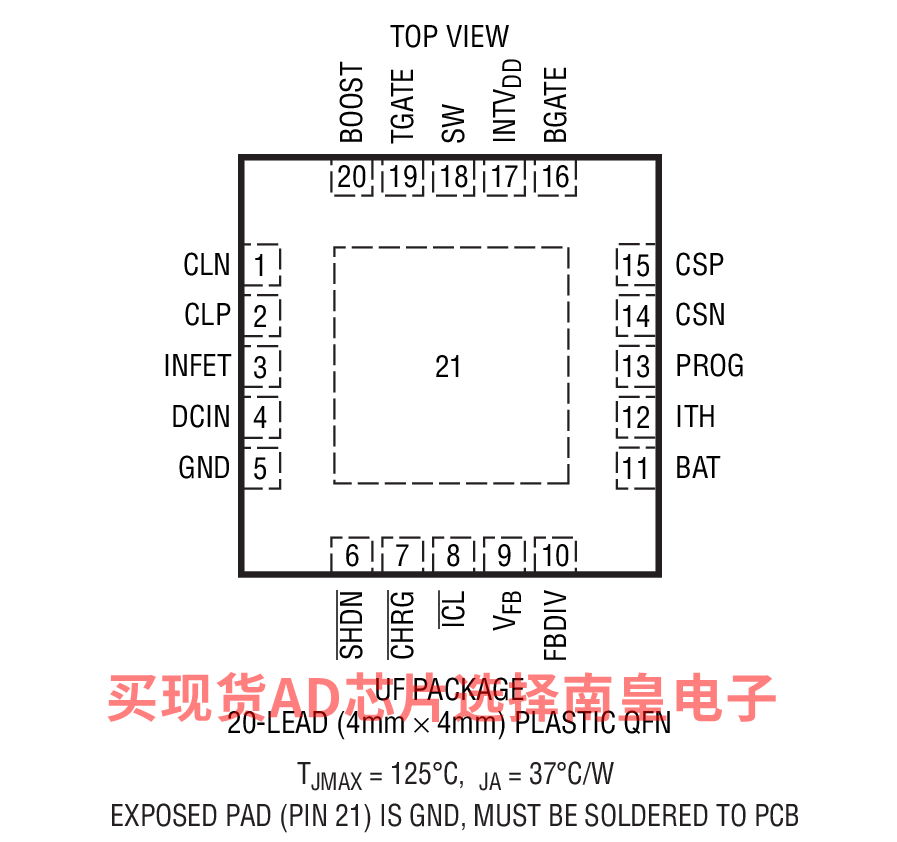

- 20 引脚 4mm x 4mm x 0.75mm QFN 封装
LTC4012CUF-3#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.32（100-499个）；3.53（1000+个）
LTC4012CUF-3#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.32（100-499个）；3.53（1000+个）
LTC4012IUF-3#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）
LTC4012IUF-3#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）
LTC4012CUF-3#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.32（100-499个）；3.53（1000+个）
LTC4012CUF-3#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.32（100-499个）；3.53（1000+个）
LTC4012IUF-3#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）
LTC4012IUF-3#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）
