LTC4011 提供了一种采用小型封装和少量外部组件的完整、低成本镍电池快速充电解决方案。它包括一个 550kHz PWM 电流源控制器和所有必需的充电启动、监视和终止控制电路。

LTC4011 可自动检测 DC 适配器的接入以及电池的插拨。利用一个涓流电流来对严重放电的电池进行预充电。LTC4011 能够同时采用 -ΔV 和 ΔT/Δt 快速充电终止技术，并可检测不同的电池故障。如果需要的话，可在快速充电结束之后自动地对镍氢电池实施 Top-off 型充电。如果电池在一个完整的充电周期之后自放电，则该 IC 还将恢复充电操作。

LTC4011 所有充电操作的适宜性均由实际充电时间和最大平均电池电压来确定。充电操作也可由最小和最大温度限值来选通。镍氢或镍镉电池快速充电终止参数可通过引脚来选择。

集成电源通路控制支持可确保系统始终处于受电状态，而不会让负载瞬变对充电终止产生不利的影响。

• 集成化或独立型电池充电器
• 便携式仪器或消费类产品
• 电池供电型诊断和控制
• 后备电池管理

• 用于 1 ~ 16 节电池的完整镍氢/ 镍镉电池充电器
• 无需微控制器或固件
• 550kHz 同步 PWM 电流源控制器
• 采用陶瓷电容器时无可闻噪声
• 电源通路 (PowerPath) 控制支持
• 可设置充电电流：5% 准确度
• 宽输入电压范围：4.5V 至 34V
• 自动涓流预充电
• -ΔV 快速充电终止
• 可选的 ΔT/Δt 快速充电终止
• 自动镍氢电池 Top-off 型充电
• 可设置定时器
• 自动再充电
• 多个状态输出
• 微功率停机模式

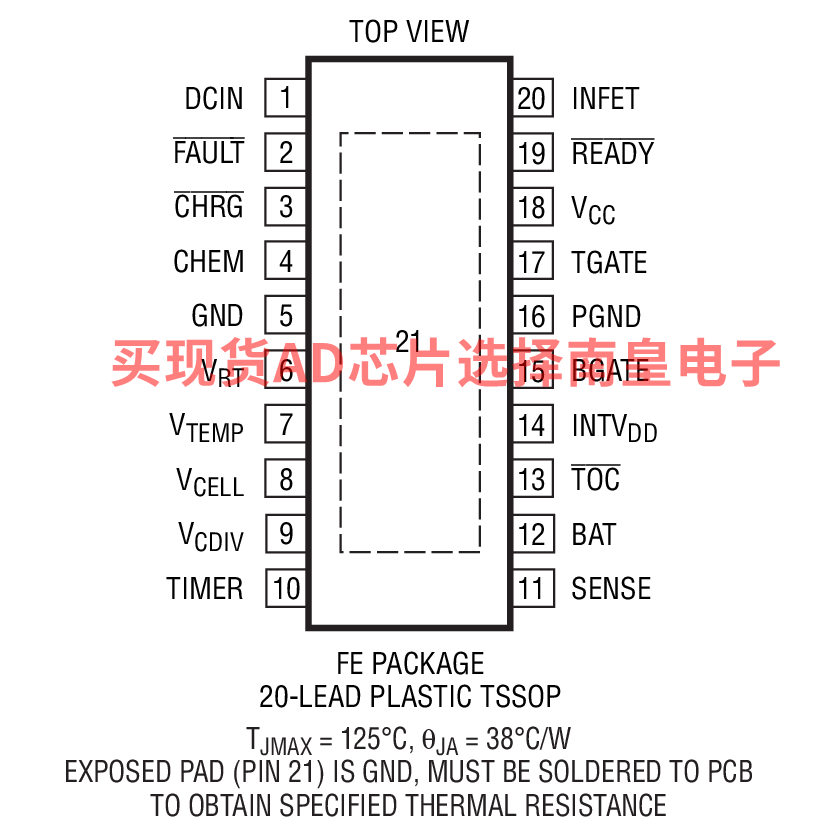

• 20 引脚耐热增强型 TSSOP 封装

LTC4011CFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：6.06（100-499个）；5.19（1000+个）

LTC4011CFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.06（100-499个）；5.19（1000+个）

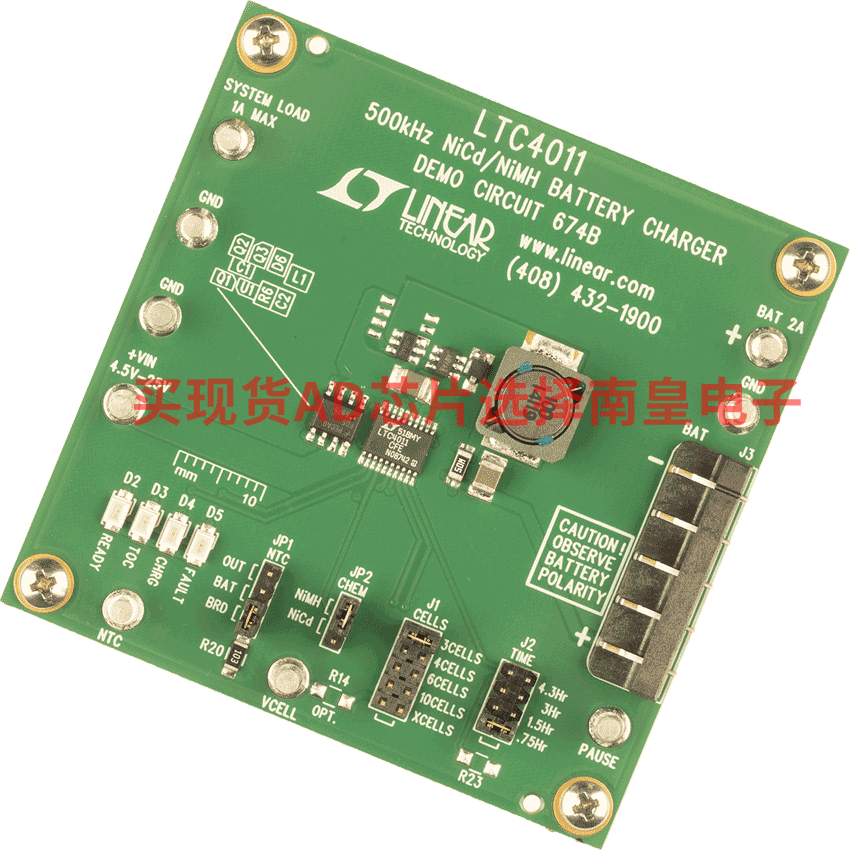

DC674B：LTC4011EFE 演示板 | VIN = 4.5V 至 25V，NiCd/NiMH 2A 同步降压型电池充电器

演示电路 DC674B 是一款完整的快速电池充电器，能够为 3 节、4 节、6 节或 10 节串联连接的 NiMH 或 NiCd 电池充电。通过在板上安装一个适当的电阻器，还可以为其他数量的电池充电 (最多 16 节电池)。该电路的电源部分包含一个 550kHz 同步降压型恒定电流源，它可提供 2A 的充电电流。通过变更检测电阻器阻值可选择其他的充电电流，而且，为了获得更高的充电电流 (2 至 4A)，PC 板对顶端开关采用了双路布局，以允许使用一个较大的 FET。该演示板还包括一个 PowerPath FET，当输入电源被拿掉时，此 FET 可在电池和一个外部系统负载之间提供低压降路径。充电终止方案包括 -ΔV、ΔT/Δt、峰值电压和一个安全定时器。
