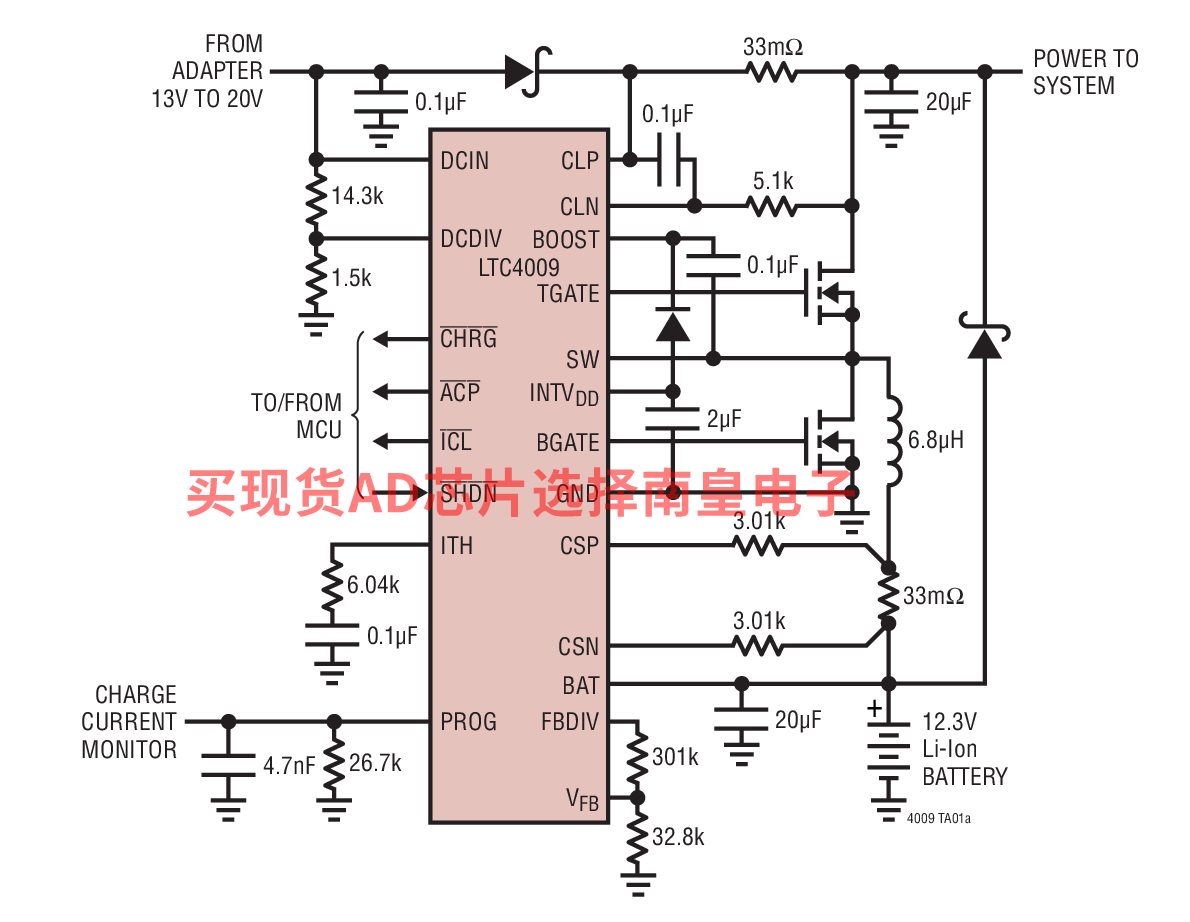

LTC4009 是一款恒定电流 / 恒定电压电池充电器控制器。它采用一种同步准恒定频率 PWM 控制架构，当采用大容量陶瓷电容器时，该拓扑结构将不会产生可听噪声。充电电流由外部检测、输入和编程电阻器的组合来设定。由于未采用内置充电终止电路，因此 LTC4009 系列借助外部控制来对多种电池进行充电。

LTC4009 具有一个完全可调的输出电压，而 LTC4009-1 和 LTC4009-2 则可通过引脚设置来满足串联 (一节、两节、三节或四节) 锂离子 / 锂聚合物电池组充电的需要。LTC4009-1 提供了每节电池 4.1V 的输出电压，而 LTC4009-2 则是一款可提供每节电池 4.2V 输出电压的版本。

该器件包括 AC 适配器输入电流限制功能，该功能可最大限度地提高针对某个固定输入功率级的充电速率。一个外部检测电阻器负责设置输入电流限值，而 ICL 状态引脚将在电池充电电流减小 (因 AC 适配器电流限制所致) 的时候发出指示信号。

CHRG 状态引脚在充电模式中均处于运行状态，并拥有用于指示低充电电流的特殊指示功能。

• 笔记本电脑
• 便携式仪器
• 电池后备系统

• 通用型电池充电控制器

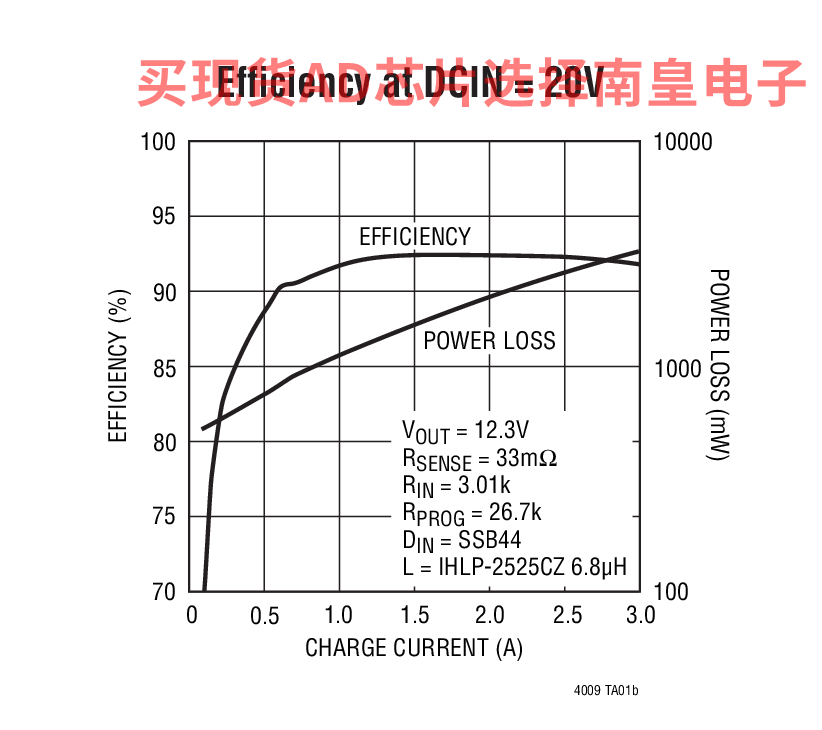

• 高效的 550kHz 同步降压型 PWM 拓扑结构
• ±0.5% 输出浮置电压准确度
• 可编程的充电电流：4% 准确度
• 可编程的 AC 适配器电流限值：3% 准确度
• 采用陶瓷电容器时无可听噪声
• 宽输入电压范围：6V 至 28V
• 宽输出电压范围：2V 至 28V
• 用于 AC 适配器接入、充电、C/10 电流检测和输入电流限制的指示器输出
• 模拟充电电流监视器
• 微功率停机模式

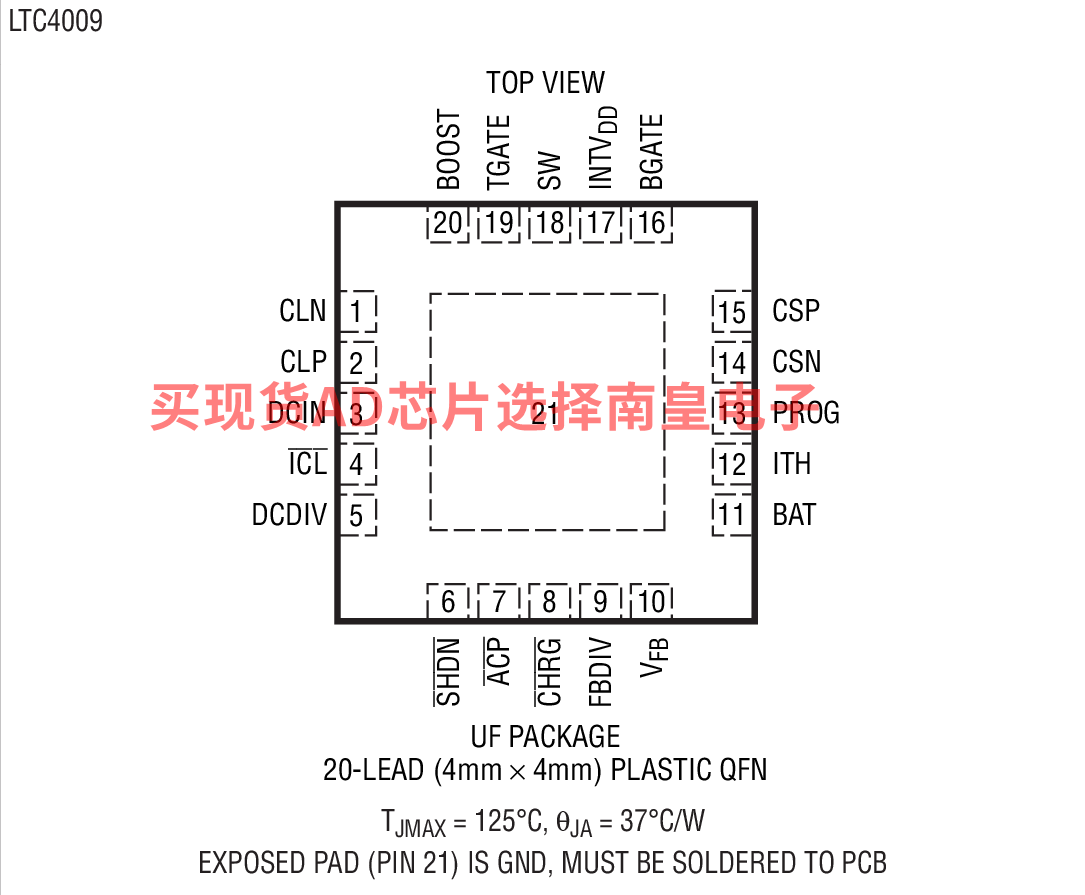

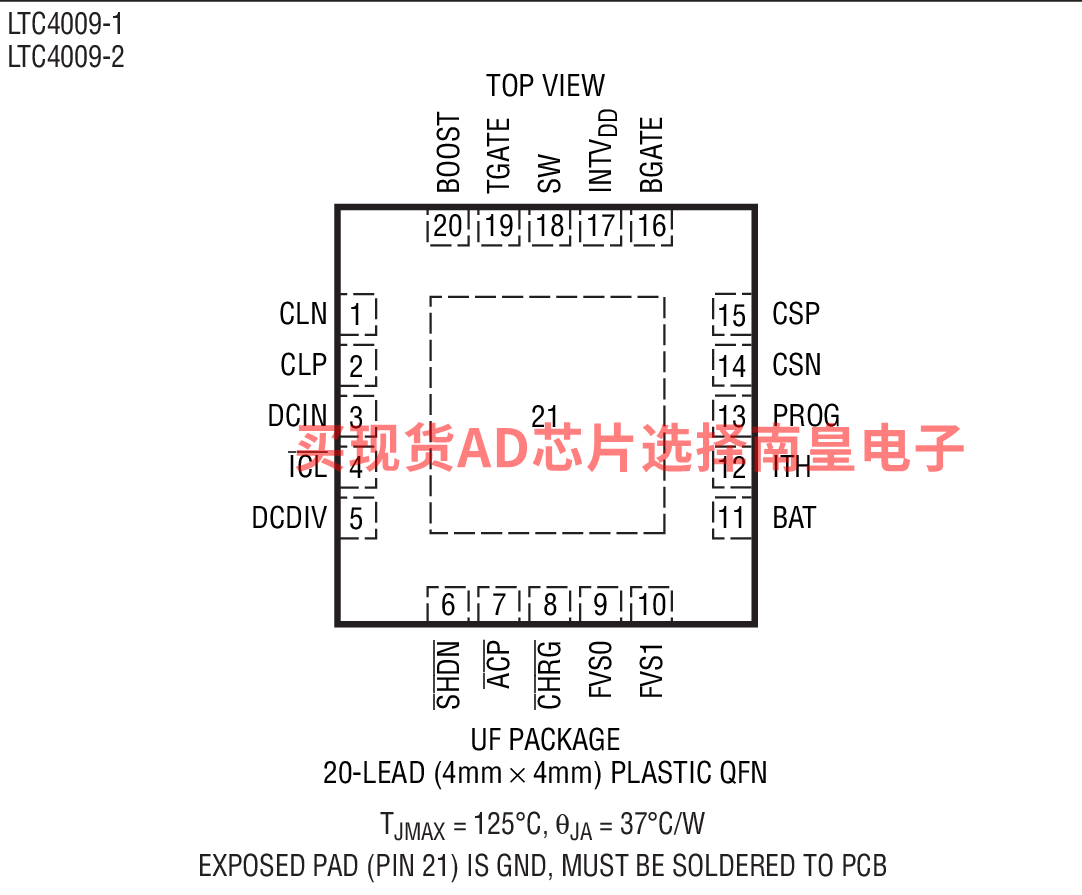

• 耐热增强型 20 引脚 4mm x 4mm x 0.75mm QFN 封装

LTC4009CUF#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC4009CUF#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC4009CUF-1#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LTC4009CUF-1#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LTC4009CUF-2#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LTC4009CUF-2#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LTC4009IUF#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC4009IUF#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC4009IUF-1#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.79（100-499个）；3.92（1000+个）

LTC4009IUF-1#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.79（100-499个）；3.92（1000+个）

LTC4009IUF-2#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.79（100-499个）；3.92（1000+个）

LTC4009IUF-2#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.79（100-499个）；3.92（1000+个）

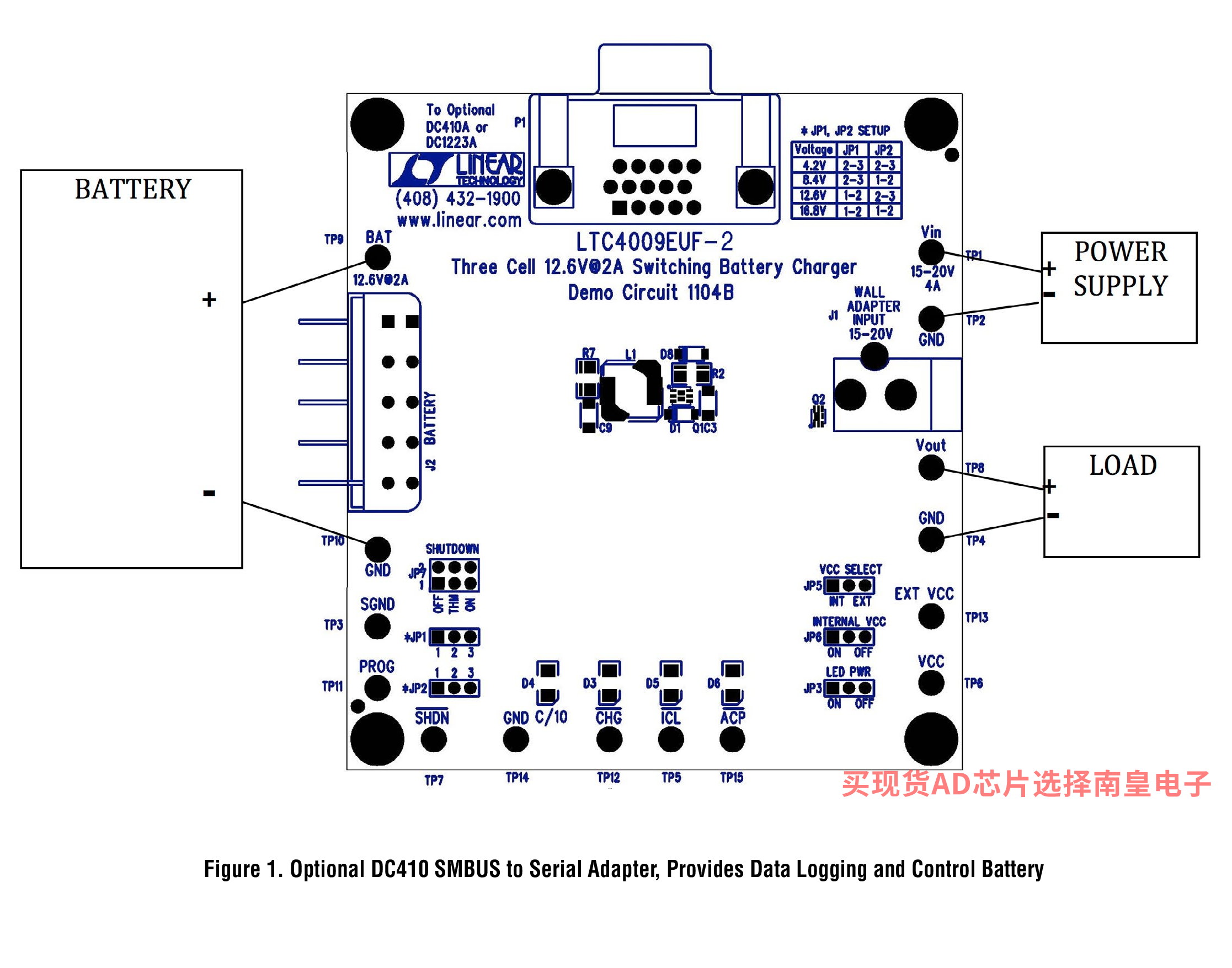

DC1104B：LTC4009-2 多节锂离子电池充电器板

演示电路 1104B 是一款采用 LTC4009-2 的单电池独立式充电控制器，具有内置充电终止功能。输入电压范围为 13.5V 至 20V。可通过跳线设置充电器输出电压，以支持每节电池电压为 4.2V 的 1 节、2 节、3 节和 4 节锂离子电池。最大充电电流为 2A。该演示板针对 12.6V 锂离子电池进行初始配置。在上电之前使用连接的电池施加输入电源之后，该演示板将立即自动地为电池充电。尽管此充电器并不是智能电池充电器，但是仍为 CHG、ACP、C/10 和 ICL 提供了状态 LED指示灯，且提供了一个流行的智能电池连接器，可将其与任选的 DC410 演示板和软件一起用于数据记录。更清楚一些地说，不需要智能电池也能使用此演示板。可选的 DC410 SMBus 至串行端口适配器和相关软件仅出于演示目的而监察智能电池。若要订购 DC410，请与 ADI 公司代理联系。此演示板能够支持具有简单 IC 换出的 LTC4009 和 LTC4009-1。请参见原理图。
