LTC4006 是一款用于 2 节、3 节或 4 节锂电池的完整恒定电流 / 恒定电压充电器控制器，其采用极少的外部组件并内置于一个小型封装之中。PWM 控制器采用一种同步、准恒定频率、恒定关断时间架构，即使在采用大容量陶瓷电容器时也不会产生可听噪声。

LTC4006 可提供 8.4V、12.6V 和 16.8V 版本，并具有 ±0.8% 的电压准确度。采用单个检测电阻器可将充电电流的准确度设置为 ±4% (典型值)。充电电流可以作为 IMON 引脚上的一个代表性电压来监视。一个由外部电阻器进行设置的定时器负责设定总充电时间，或在达到 C/10 充电电流之后复位至总充电时间的 25%。当电池电压降至每节 3.9V 以下时，充电操作将自动重新开始。

完全放电电池将以编程电流的 10% 自动进行涓流充电，直到电池电压超过每节 2.5V 为止。如果低电量电池状况的持续时间超过总充电时间的 25%，则充电操作终止。

LTC4006 包括一个热敏电阻传感器输入，倘若检测到不安全的温度状况，则其将中止充电操作，而当电池温度恢复到安全限值范围以内时，充电操作将自动重新开始。

• 笔记本电脑
• 便携式仪器
• 电池后备系统
• 独立型锂离子电池充电器



• 用于 2 节、3 节或 4 节锂离子电池的完整充电器控制器
• 高转换效率：达 96%
• 输出电流超过 4A
• 准确度达 ±0.8% 的预设电压：8.4V、12.6V、16.8V
• 具自动重启功能的内置充电终止电路
• AC 适配器电流限制功能最大限度地提高了充电速率
• 深度放电电池的自动查验
• 用于适宜温度充电的热敏电阻输入
• 宽输入电压范围：6V 至 28V
• 0.5V 压差电压；最大占空比：98%
• 可编程充电电流：±4% 准确度
• 用于充电、C/10 电流检测和 AC 适配器接入的指示器输出
• 充电电流监视器输出

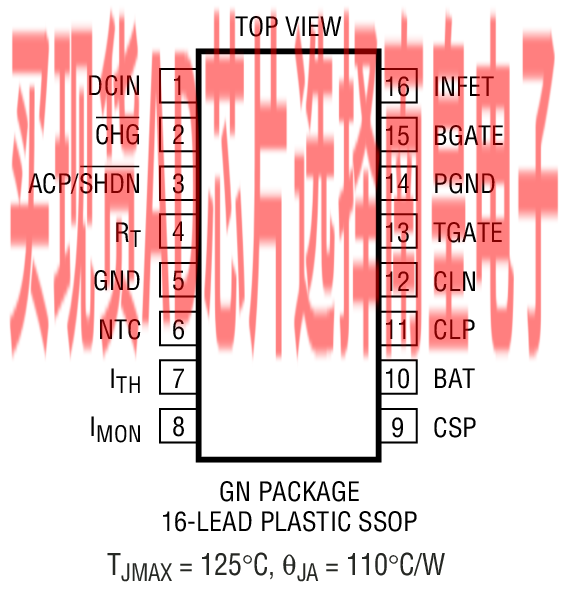

• 16 引脚窄体 SSOP 封装



LTC4006EGN-2#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；4.03（1000+个）

LTC4006EGN-2#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；4.03（1000+个）

LTC4006EGN-4#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；4.03（1000+个）

LTC4006EGN-4#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；4.03（1000+个）

LTC4006EGN-6#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；4.03（1000+个）

LTC4006EGN-6#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；4.03（1000+个）

DC495B：LTC4006EGN-6演示板 | VIN = 9V 至 20V、 8.4V/2A 同步降压锂离子电池充电器

演示电路495是一款内置充电终止功能的单电池独立电池充电控制器，内置LTC4006。输入电压为9至20V。充电器输出电压固定为2节8.4V锂离子电池。最大充电电流为2A。上电之前，只要对连接的电池施加输入功率，该电路板即可自动为电池充电至端接。为CHG、ACP和C/10提供状态LED。提供板载NTC热敏电阻。虽然该充电器不是一款智能电池充电器，但提供的通用智能电池连接器可用于通过可选DC1223A-B演示板和软件进行数据记录。更清楚的是，无需智能电池即可使用该电路板。用于监控智能电池的可选DC1223A-B SMBUS转USB端口适配器和相关软件仅用于演示目的。如需订购DC1223A-B，请联系您的LT代表。
