- 制造厂商：AD
- 产品类别：电池管理
- 技术类目：开关电池充电器
- 功能描述：独立型锂离子开关模式电池充电器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

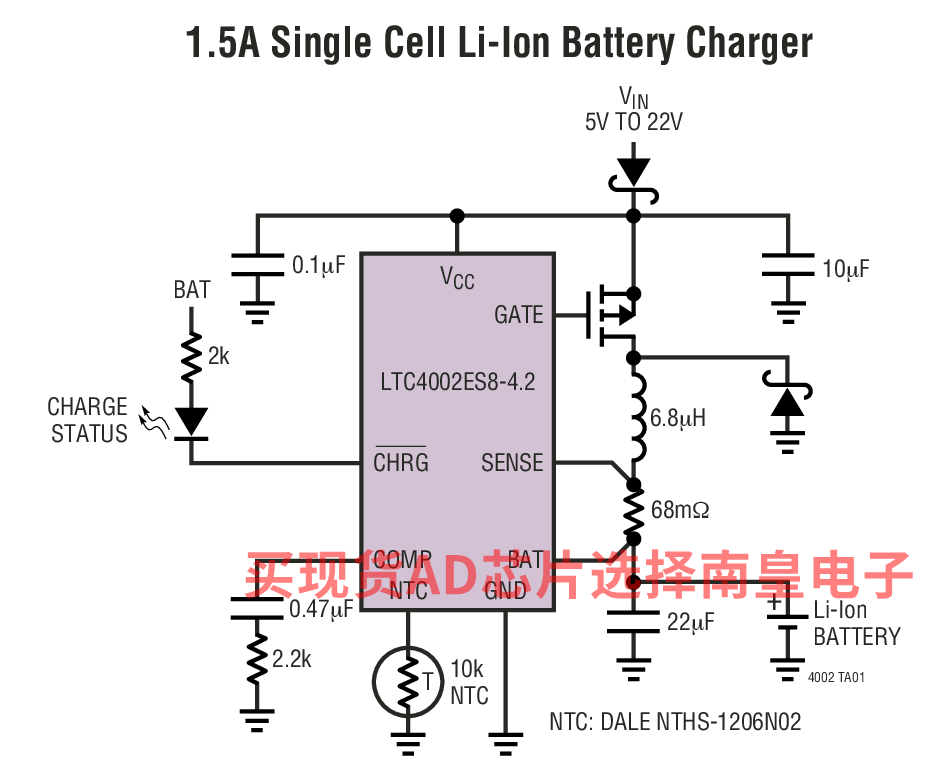

LTC4002 是一款用于一节 (4.2V) 或两节 (8.4V) 锂离子电池的完整电池充电器控制器。利用一个 500kHz 开关频率，LTC4002 提供了一种可采用多种电源电压对锂离子电池进行快速充电的小型、简单和高效的解决方案。一个外部检测电阻器以 ±5% 的准确度设定充电电流。一个内部电阻分压器和高精度基准负责以 ±1% 的准确度把最终浮动电压设定为每节电池 4.2V。
当输入电源被拿掉时，LTC4002 将自动进入一种低电流睡眠模式，从而把电池消耗电流减小至 10μA。一个内部比较器负责检测接近充电结束的情况，而一个内部定时器则用于设定总充电时间并终止充电周期。在充电周期结束之后，如果电池电压降至每节 4.05V 以下，则将自动开始一个新的充电周期。
LTC4002 采用 8 引脚 SO 封装和 10 引脚 DFN 封装。
应用
- 便携式计算机
- 充电座
- 便携式仪器
- 宽输入电源范围：
- 4.7V 至 22V – 4.2 版本
- 8.9V 至 22V – 8.4 版本
- 具 500kHz 开关频率的高效率电流模式 PWM 控制器
- ±1% 充电电压准确度
- 充电结束电流检测输出
- 3 小时充电终止定时器
- 恒定开关频率以实现最低噪声
- ±5% 充电电流准确度
- 10μA 的低反向电池消耗电流
- 自动电池再充电
- 当输入电源被拿掉时自动停机
- 低电压电池的自动涓流充电
- 电池温度检测和适宜充电审查
- 可在采用陶瓷输出电容器时保持稳定
- 8 引脚 SO 封装和 10 引脚 DFN 封装
LTC4002EDD-4.2#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；2.2（1000+个）
LTC4002EDD-4.2#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；2.2（1000+个）
LTC4002EDD-8.4#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；2.2（1000+个）
LTC4002EDD-8.4#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；2.2（1000+个）
LTC4002ES8-4.2#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.22（100-499个）；2.05（1000+个）
LTC4002ES8-4.2#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.22（100-499个）；2.05（1000+个）
LTC4002ES8-8.4#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.22（100-499个）；2.05（1000+个）
LTC4002ES8-8.4#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.22（100-499个）；2.05（1000+个）
DC551A-B：LTC4002EDD-8.4 | Li-Ion Battery Charger with Charge Termination, +VIN = 9.3V to 24V, 3A Charge Current

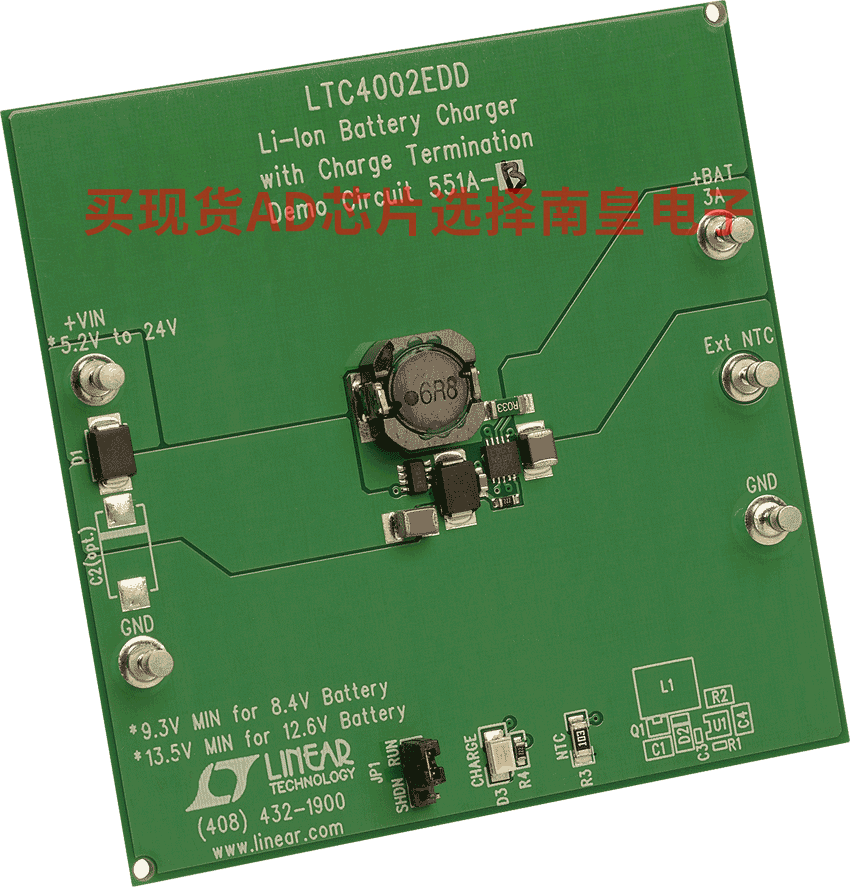

DC551A-B: Demo Board for the LTC4002-4.2 Standalone Li-Ion Switch Mode Battery Charger.

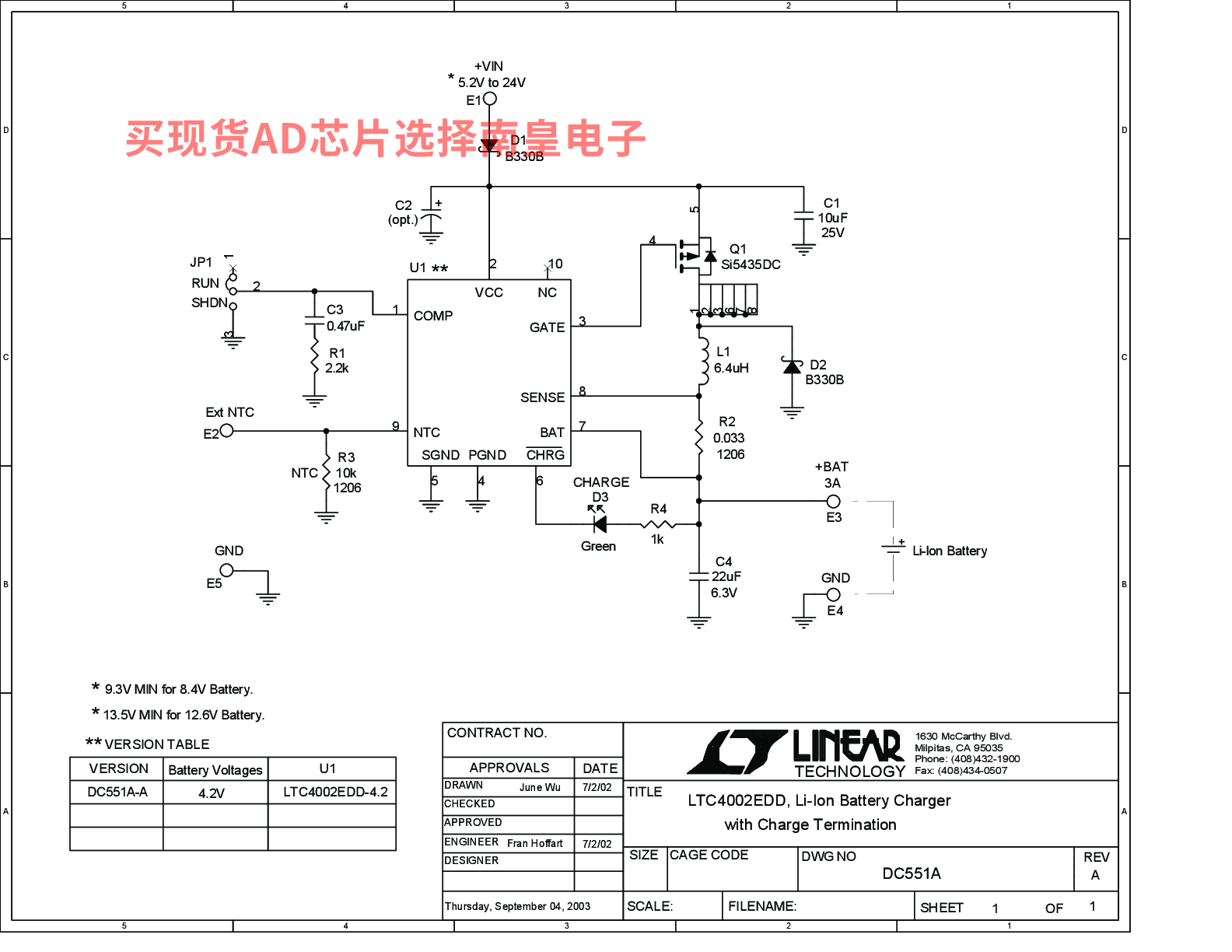

DC551A-A：LTC4002EDD-4.2 | Li-Ion Battery Charger with Charge Termination, +VIN = 5.2V to 24V, 3A Charge Current
DC551A-A: Demo Board for LTC4002-4.2 Standalone Li-Ion Switch Mode Battery Charger.
