LTC4000 是一款高电压、高性能控制器，该器件可将许多外部补偿的 DC/DC 电源转换为一个全功能的电池充电器。

LTC4000 的电池充电器特点包括：准确 (±0.25%) 的可编程浮置电压、可选的定时器或电流充电终止方式、采用 NTC 热敏电阻实现适宜温度充电、自动再充电、用于深度放电电池的 C/10 涓流充电、失效电池检测以及状态指示器输出功能。另外，电池充电器还具有精准的电流检测能力，可为大电流应用提供较低的检测电压。

LTC4000 支持智能型 PowerPath 控制。一个外部 PFET 用于提供低损耗反向电流保护。另一个外部 PFET 则负责提供电池的低损耗充电或放电。这第二个 PFET 还有助于实现 “即时接通” 功能，即使在与一个严重放电或发生短路故障的电池相连接的情况下，此项功能也可提供即时的下游系统功率。

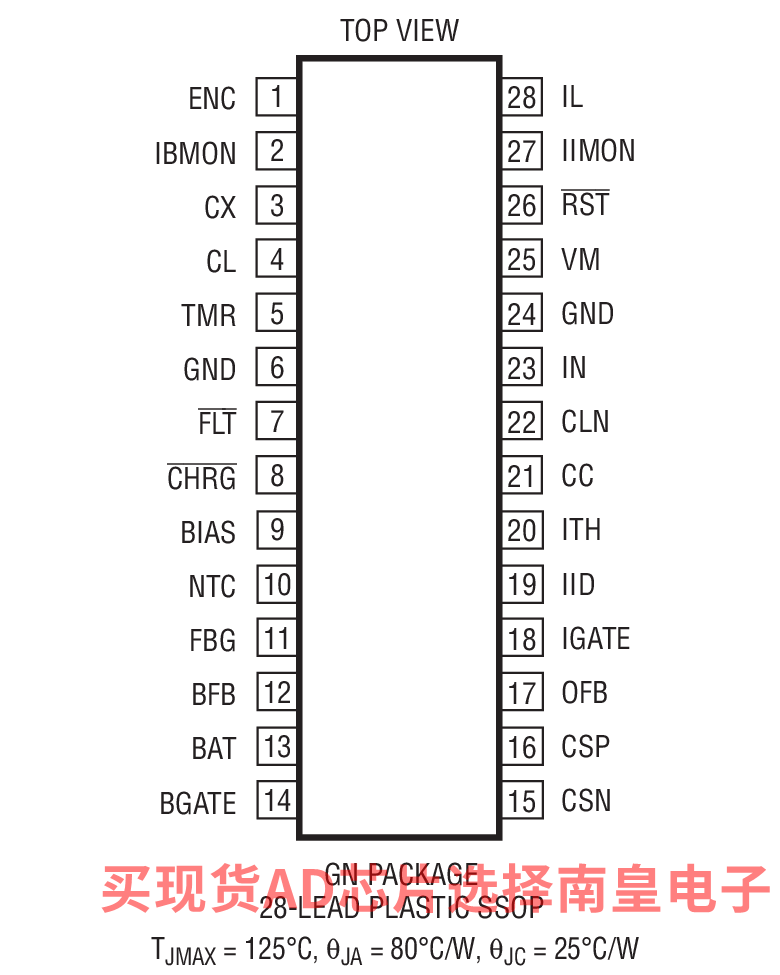

LTC4000 采用扁平 28 引脚 4mm x 5mm QFN 封装和 SSOP 封装。

• 高功率电池充电器系统
• 高性能便携式仪器
• 配备电池的工业设备
• 笔记本电脑 / 小型笔记本电脑

• 当与一个 DC/DC 转换器搭配使用时可实现完整的高性能电池充电器
• 宽输入和输出电压范围：3V 至 60V
• 输入理想二极管用于低损耗反向隔离和负载均分
• 输出理想二极管用于低损耗的 PowerPath 控制以及与电池的负载均分
• 可在采用严重放电电池的情况下实现“即时接通”运作
• 可编程输入和充电电流：±1% 准确度
• 准确度达 ±0.25% 的可编程浮置电压
• 可编程 C/x 或基于定时器的充电终止方式
• 用于适宜温度充电的 NTC 输入
• 28 引脚 4mm x 5mm QFN 封装或 SSOP 封装

LTC4000EGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）

LTC4000EGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.19（1000+个）

LTC4000EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.9（100-499个）；4.01（1000+个）

LTC4000EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.9（100-499个）；4.01（1000+个）

LTC4000IGN#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 125C，AD官网报价：5.56（100-499个）；4.56（1000+个）

LTC4000IGN#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.56（100-499个）；4.56（1000+个）

LTC4000IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.42（1000+个）

LTC4000IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.42（1000+个）

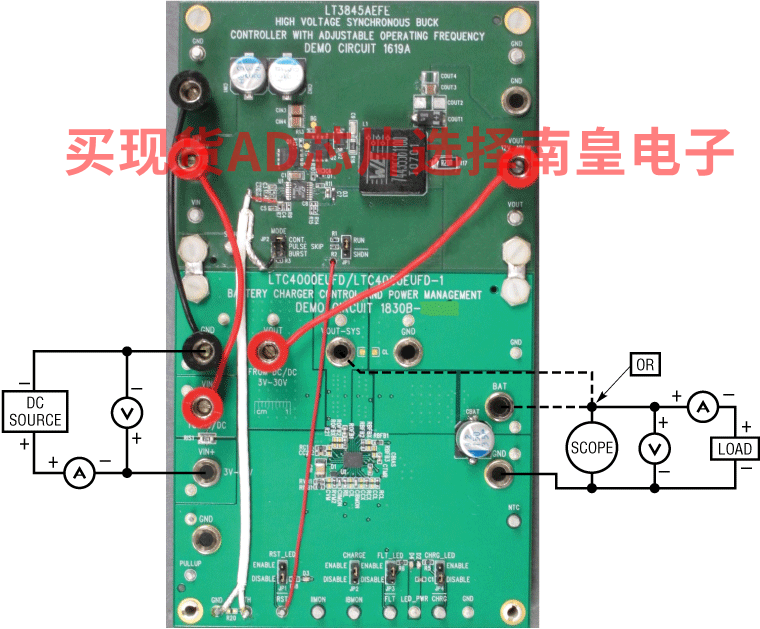

DC1830B-A：LTC4000EGN Battery Charger Controller and PowerPath Manager

Demonstration circuit 1830B is a battery charger controller and PowerPath manager featuring the LTC4000. This board should be connected to a front end DC/DC power supply for a complete charger solution.
