LTC3900的基本参数

制造厂商：AD
产品类别：功率控制
技术类目：副边控制器
功能描述：用于正激式转换器的同步整流器驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC3900的产品详情：

LTC3900 是一款副端同步整流器驱动器，专为在隔离正激式转换器电源中使用而设计。该芯片用于驱动 N 沟道整流器 MOSFET，并通过一个脉冲变压器接受来自主端控制器的脉冲同步信号。

LTC3900 拥有一整套用于外部 MOSFET 的保护功能。它内置了一种可编程超时功能，当同步信号丢失或错误时，该功能将停用两个驱动器。此外，该器件还利用箝位 MOSFET 的漏-源极电阻来检测输出电感器电流，从而在电感器电流出现反向时关断 MOSFET。另外，如果电源电压过低，则 LTC3900 还将关断驱动器。

应用

48V 输入隔离型 DC/DC 转换器
隔离型电信电源
高电压分布式电源降压型转换器
工业控制系统电源
汽车和重型设备

LTC3900的优势和特点：

N 沟道同步整流器 MOSFET 驱动器
可编程超时保护
反向电感器电流保护
脉冲变压器同步
宽 VCC 电源范围：4.5V 至 11V
15ns 上升 / 下降时间 (在 VCC = 5V，CL = 4700pF)
具欠压闭锁功能

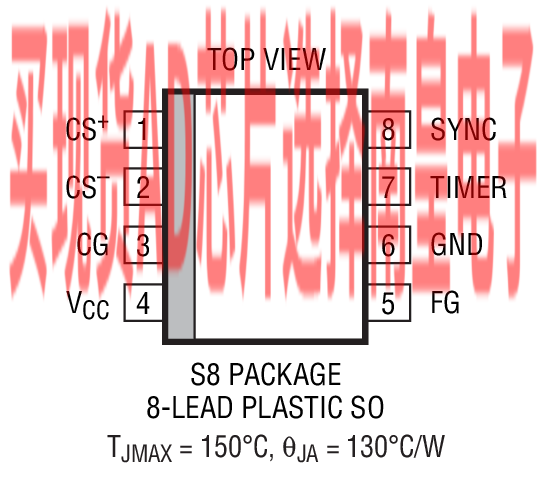

小外形 SO-8 封装

LTC3900具体的完整产品型号参数及价格（美元）：

LTC3900ES8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：3.34（100-499个）；2.82（1000+个）

LTC3900ES8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.34（100-499个）；2.82（1000+个）

LTC3900HS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 150C，AD官网报价：3.96（100-499个）；3.23（1000+个）

LTC3900HS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.96（100-499个）；3.23（1000+个）

LTC3900IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：3.58（100-499个）；2.92（1000+个）

LTC3900IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.58（100-499个）；2.92（1000+个）

LTC3900MPS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-55 to 150C，AD官网报价：9.46（100-499个）；7.77（1000+个）

LTC3900MPS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：9.46（100-499个）；7.77（1000+个）

LTC3900的评估套件：

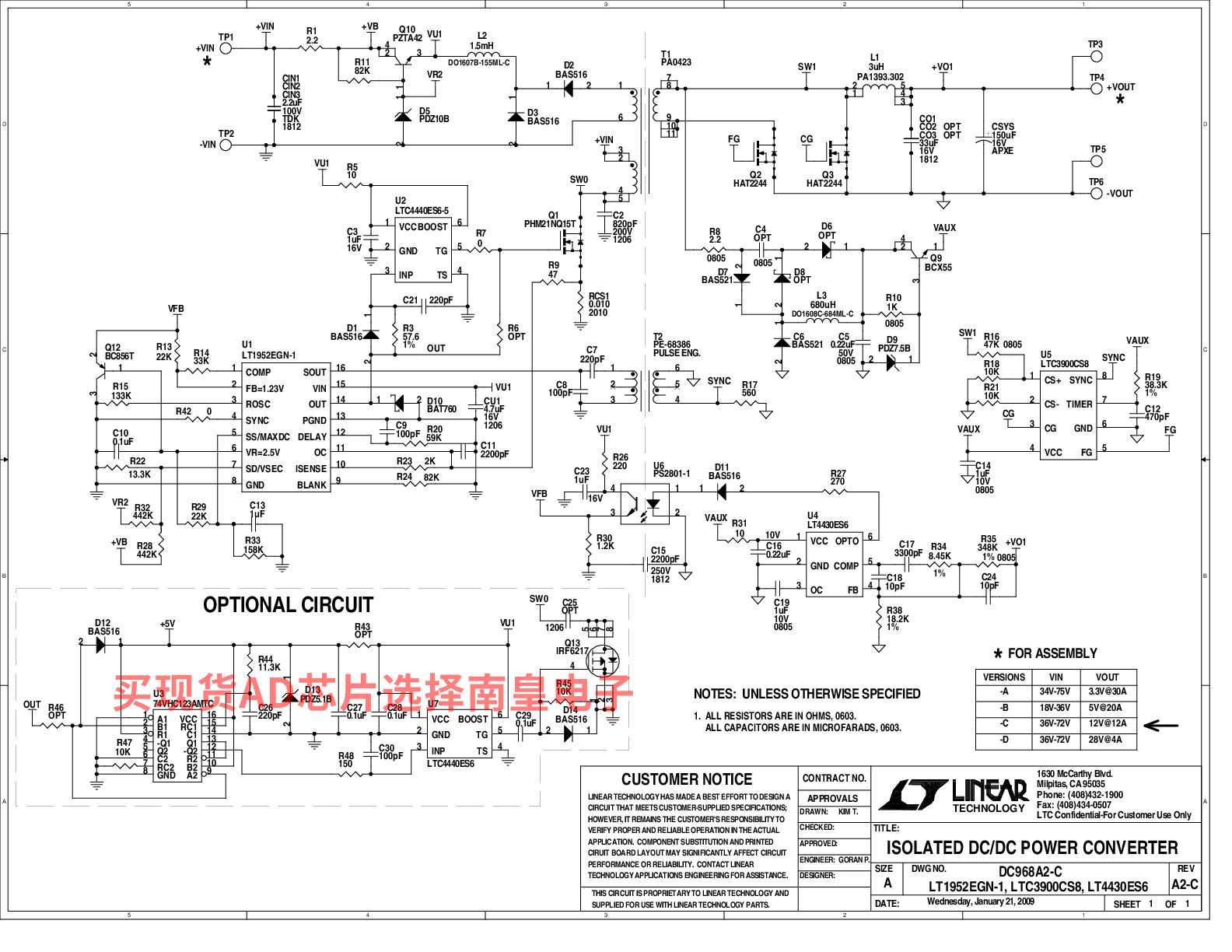

DC968A-C：OBSOLETE: LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 36V-75V, VOUT= 12V @ 12A

This evaluation board is obsolete and no longer recommended. The replacement board is the DC1317A-C.

DC968A-C Demo Board for:
LT1952 Single Switch Synchronous Forward Controller
LTC3900 Synchronous Rectifier Driver for Forward Converters
LT4430 Secondary-Side Optocoupler Driver

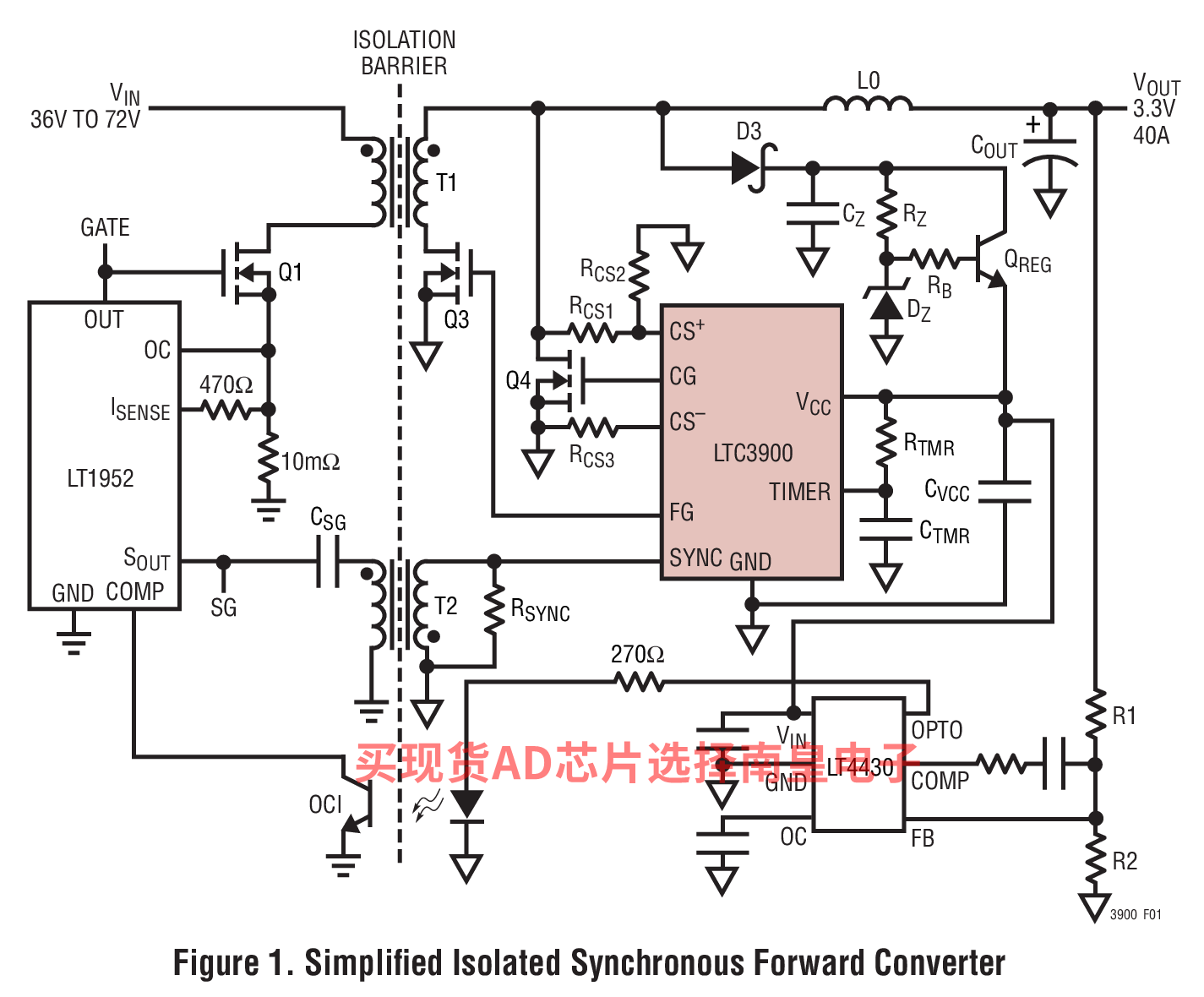

LTC3900的电路图解：

LTC3900的评估套件：
