LTC3899 是一款高性能三路输出 (降压 / 降压 / 升压) DC/DC 开关稳压器控制器，用于驱动全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。LTC3899 在一个 4.5V 至 60V 的宽输入电源范围内运作。当从升压转换器的输出或另一个辅助电源对其施加偏置时，LTC3899 能在启动之后依靠一个低至 2.2V 的输入电源来操作。

LTC3899 的栅极驱动电压可设置在 5V 至 10V 之间，以允许使用逻辑电平或标准电平 FET 并较大限度地提高效率。上管栅极驱动器中的内部开关免除了增设外部自举二极管的需要。29μA 的无负载静态电流延长了电池供电型系统中的工作寿命。OPTI-LOOP 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。

• 汽车上 “始终保持接通” 的系统和起-停系统
• 分布式 DC 电源系统
• 多输出降压-升压应用



• 双路降压和单路升压型同步控制器
• 宽偏置输入电压范围：4.5V 至 60V
• 在冷车发动期间到低至 2.2V 输入电源电压时输出保持在调节状态
• 降压和升压输出电压高达 60V
• 可调栅极驱动电平：5V 至 10V (OPTI-DRIVE)
• 无需外部自举二极管
• 低工作 IQ：29μA (一个通道接通)
• 100% 占空比 (对于升压同步 MOSFET)
• 可锁相频率 (75kHz 至 850kHz)
• 可编程固定频率 (50kHz 至 900kHz)
• 非常低压差操作：99% 占空比 (降压)
• 低停机 IQ：3.6μA
• 固定或可调升压输出电压可节省 IQ

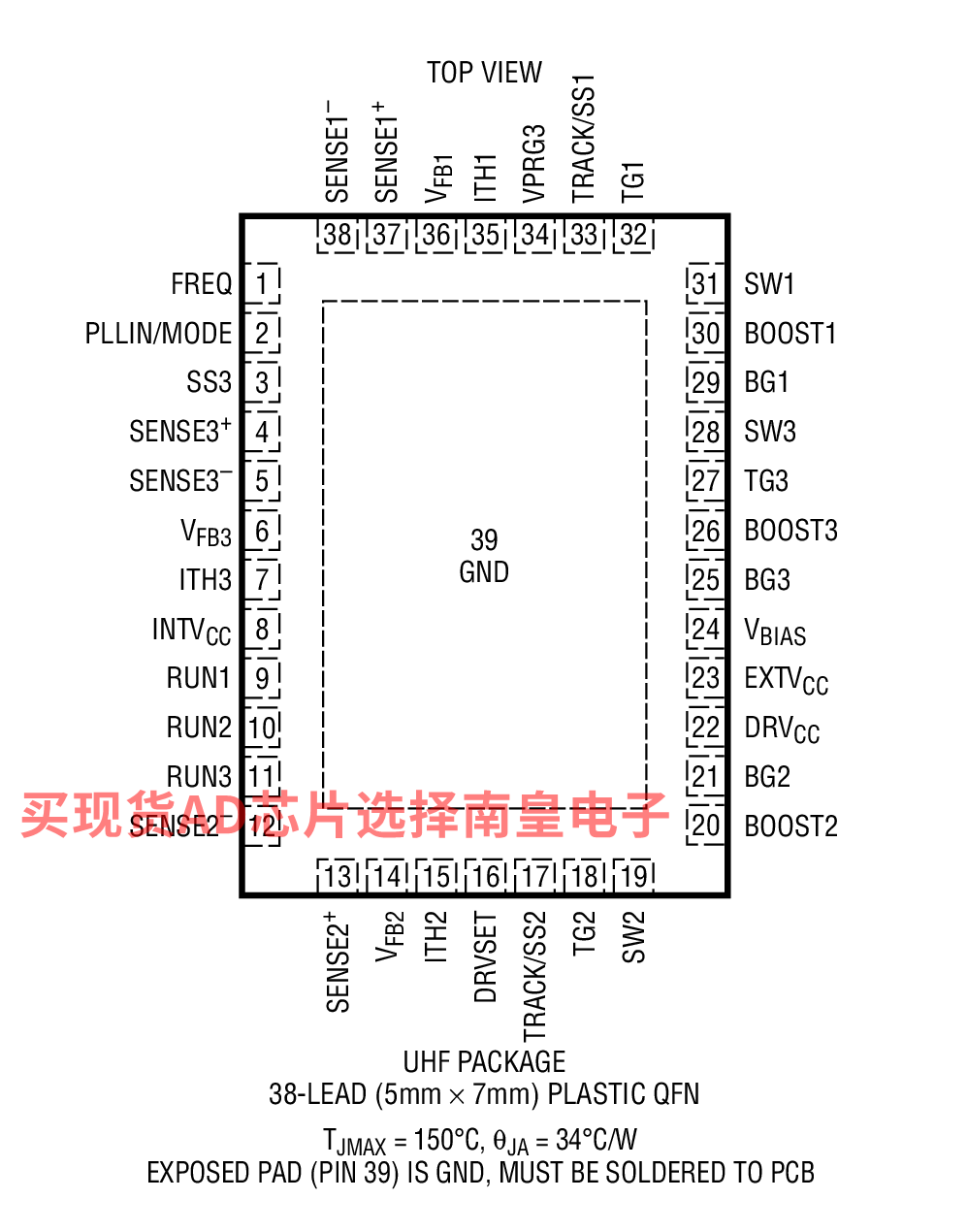

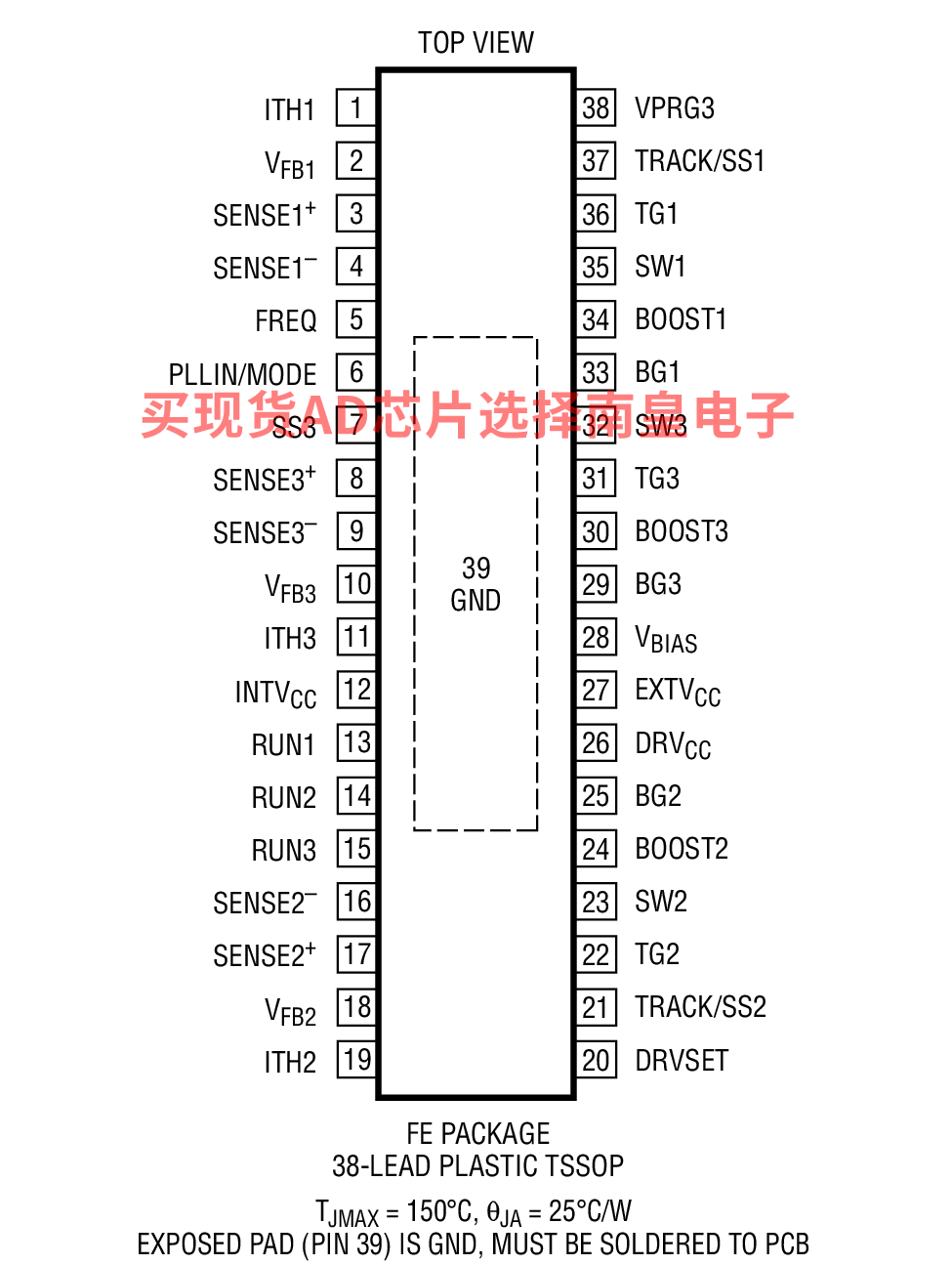

• 小外形 38 引脚 5mm x 7mm QFN 封装和 TSSOP 封装



LTC3899EFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.95（100-499个）；5.7（1000+个）

LTC3899EFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.95（100-499个）；5.7（1000+个）

LTC3899EUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）

LTC3899EUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）

LTC3899HFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：8.04（100-499个）；6.6（1000+个）

LTC3899HFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：8.04（100-499个）；6.6（1000+个）

LTC3899HFE#WPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：8.2（100-499个）；6.89（1000+个）

LTC3899HFE#WTRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：8.2（100-499个）；6.89（1000+个）

LTC3899HUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 150C，AD官网报价：7.8（100-499个）；6.4（1000+个）

LTC3899HUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：7.8（100-499个）；6.4（1000+个）

LTC3899HUHF#WPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 150C，AD官网报价：7.71（100-499个）；6.8（1000+个）

LTC3899HUHF#WTRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：7.71（100-499个）；6.8（1000+个）

LTC3899IFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：7.66（100-499个）；6.28（1000+个）

LTC3899IFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：7.66（100-499个）；6.28（1000+个）

LTC3899IFE#WPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：7.71（100-499个）；6.48（1000+个）

LTC3899IFE#WTRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：7.71（100-499个）；6.48（1000+个）

LTC3899IUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：7.41（100-499个）；6.08（1000+个）

LTC3899IUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.41（100-499个）；6.08（1000+个）

LTC3899IUHF#WPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：7.71（100-499个）；6.48（1000+个）

LTC3899IUHF#WTRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.71（100-499个）；6.48（1000+个）

LTC3899MPFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：20.47（100-499个）；16.83（1000+个）

LTC3899MPFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-55 to 150C，AD官网报价：20.47（100-499个）；16.83（1000+个）

LTC3899MPUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-55 to 150C，AD官网报价：19.82（100-499个）；16.3（1000+个）

LTC3899MPUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：19.82（100-499个）；16.3（1000+个）

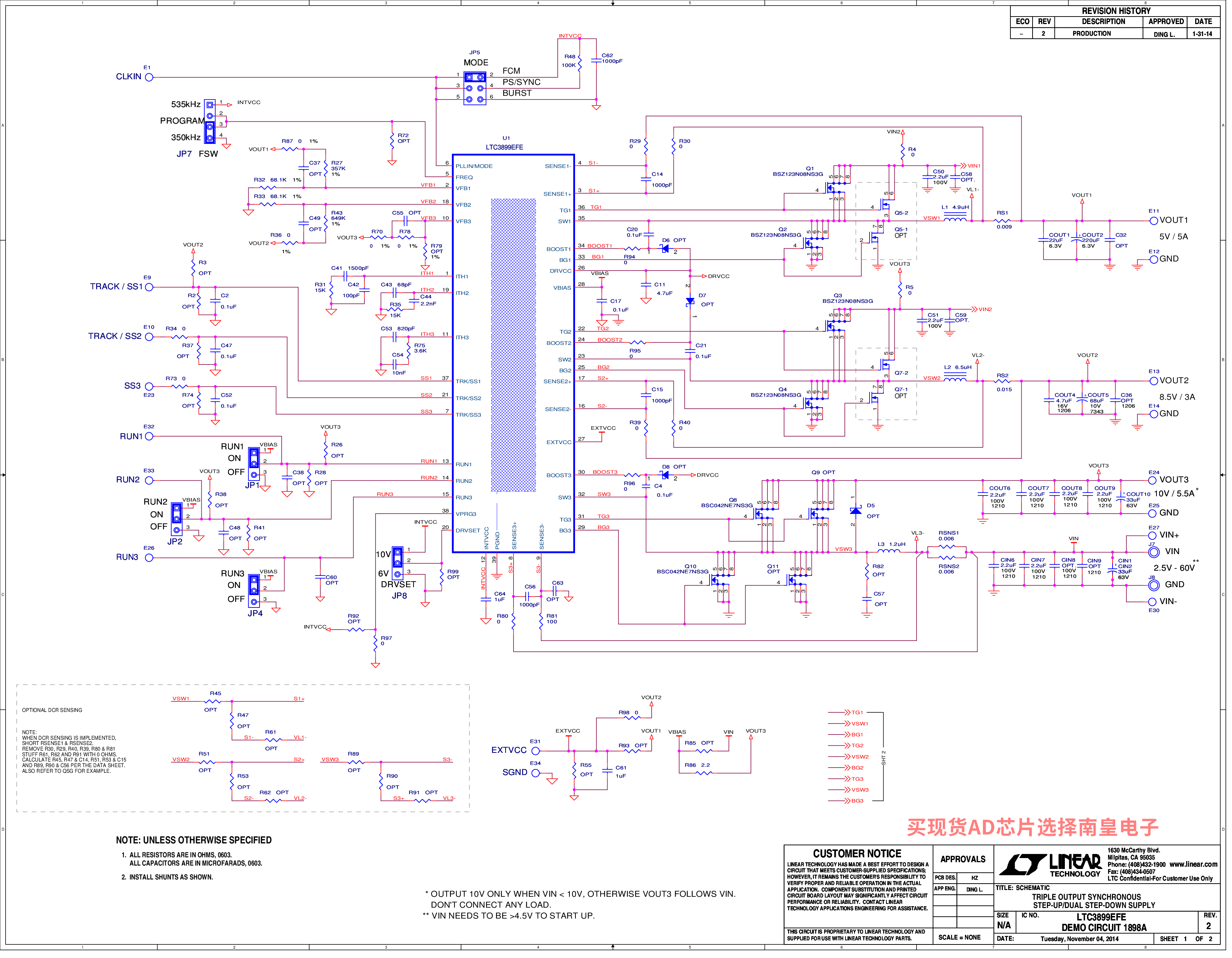

DC1898A：LTC3899EFE Demo Board | Triple Buck/Buck/Boost Controller, VOUT3 Powers VOUT1/VOUT2; 2.5V ≤ VIN ≤ 60V; VOUT1 = 5V @ 5A, VOUT2 = 8.5V @ 3A, VOUT3 = 10V @ 5.5A

Demonstration circuit 1898A is a triple output synchronous step-up/dual step-down supply featuring the LTC3899EFE. The circuit is using a drop-in layout: the main buck circuit components fit in an area of ¾? × 1½?, while the main boost circuit area is ¾? × 1¾?. The package style for the LTC3899EFE is a 38-pin exposed pad TSSOP package.
