LTC3888/LTC3888-1/LTC3888-2是一款符合PMBus标准的双环路DC/DC同步降压开关稳压器控制器，具有八个可扩展相位，支持多种主/从配置。该控制器使用恒频电流模式架构，提供出色的瞬态响应和输出调节性能。每个PWM主机使用提供输出电流监控器的DrMOS器件，能够以多种相位配置产生0.3V至3.45V的输出电压。

PMBus配置和监测由LTpowerPlay软件提供支持。可编程环路补偿和内置负载阶跃仿真有助于根据输入电压和输出负载电容设置带宽。通过PMBus命令，可回读输入电压、输出电压和电流以及工作状态。工作参数可以通过PMBus命令设置，或存储在内部EEPROM供上电时使用。开关频率、相位配置、输出电压(LTC3888/LTC3888-2)、输出电流限值(LTC3888-1)和器件地址也可使用外部编程电阻进行设置。

应用

• 高电流分布式电源系统
• 服务器、网络和存储设备

• 与 PMBus/I2C 兼容的串行接口
• 监控电压、电流、温度和故障
• 数字可编程 VOUT、容限, UV、OV、限流值、软启停和时序监控
• 可扩展到 16 相以上
• 4.5V ≤ VIN ≤ 26.5V, 0.3V ≤ VOUT ≤ 3.45V
• ±输出电压精度为 0.5％
• 可编程 PWM 环路补偿
• 精确 PolyPhase 均流

• 带 ECC 和故障记录功能的内部 EEPROM
• DrMOS 输出电流监控器接口
• DrMOS 温度/故障总线接口
• DrMOS 栅极驱动电源监控器
• 负载阶越仿真
• 250kHz 至 1MHz 的内部或外部 PWM 时钟

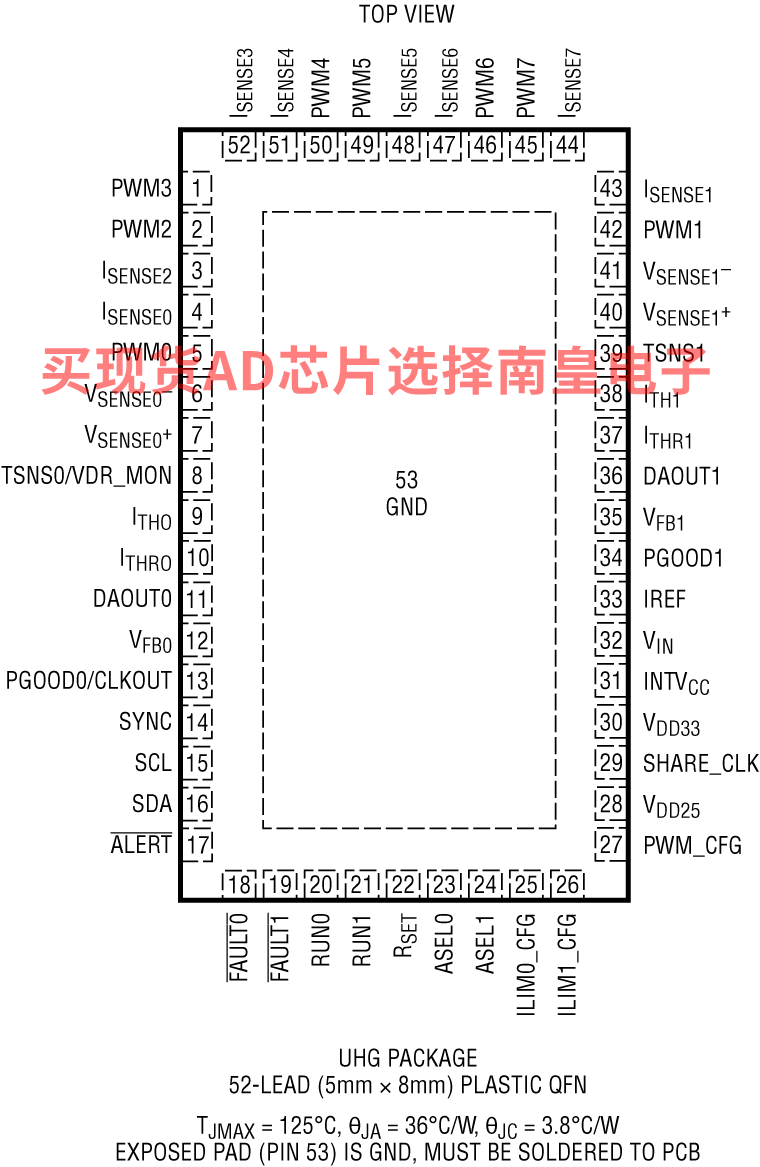

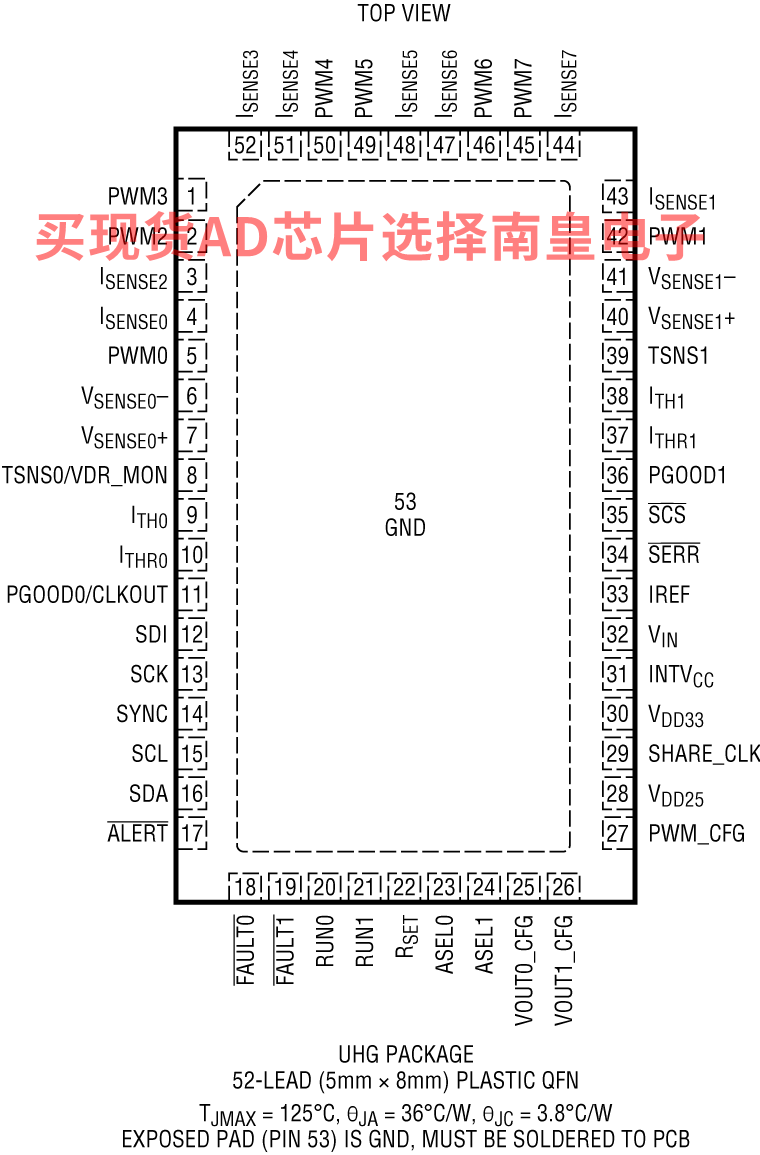

• 52 引脚 (5mm × 8mm) QFN 封装
• 符合汽车应用的 AEC-Q100 标准

LTC3888EUHG-1#TRPBF，封装：52-Lead Plastic QFN (5mm × 8mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：

LTC3888IUHG-1#PBF，封装：52-Lead Plastic QFN (5mm × 8mm)，包装形式及数量：管装，45，工作温度：-40 to 125C，AD官网报价：8.2（100-499个）；6.89（1000+个）

LTC3888IUHG-1#TRPBF，封装：52-Lead Plastic QFN (5mm × 8mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：8.2（100-499个）；6.89（1000+个）

LTC3888IUHG-1#WPBF，封装：52-Lead Plastic QFN (5mm × 8mm)，包装形式及数量：管装，45，工作温度：-40 to 125C，AD官网报价：8.53（100-499个）；7.16（1000+个）

LTC3888IUHG-1#WTRPBF，封装：52-Lead Plastic QFN (5mm × 8mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：8.53（100-499个）；7.16（1000+个）

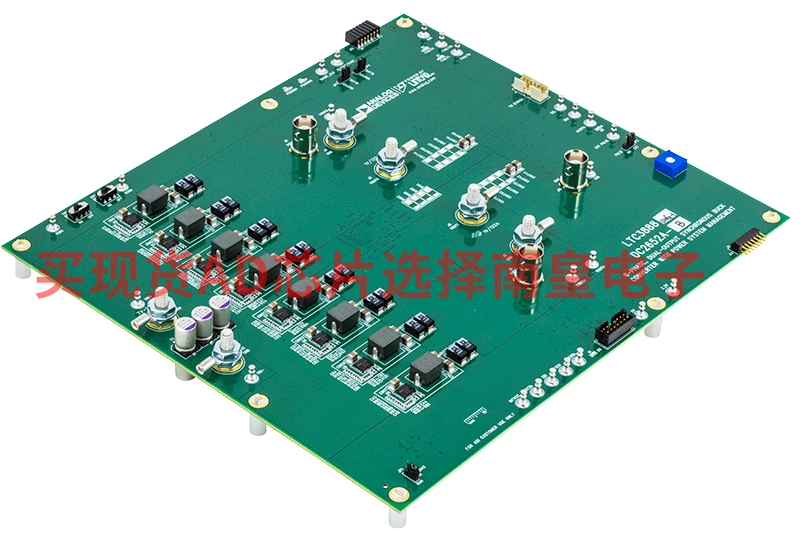

DC2652A-B：LTC3888-1演示板 | 具有电源系统管理功能的8相、双输出同步降压转换器

演示电路2652A-B是一款8相双路输出、高效率、高密度、同步降压转换器，具有7V至14V输入电压范围。具有1V输出时，每个输出可提供高达120A的最大负载电流。该演示板用于演示LTC3888-1，它是一款具有数字电源系统管理功能的PMBus兼容双环路8相降压DC/DC控制器。LTC3888-1用于和DrMOS器件配套使用，后者提供输出电流检测和温度监控器。有关更多详细信息，请参见LTC3888-1数据手册。

DC2652A-B上电至默认设置并基于配置电阻（或使用其非易失性存储器中的设置）产生电源，无需任何串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件的电源系统广泛管理特性，请用电脑下载GUI软件LTpowerPlay，并通过ADI 的I2C/SMBus/PMBus加密狗DC1613A连接到板上。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。

下载GUI
可从以下位置下载软件：LTpowerPlay
有关LTpowerPlay的更多详细信息和说明，请参考演示手册中的《LTpowerPlay快速启动程序》。
