LTC3870 是一款多相 (PolyPhase) 降压型从属控制器，专为与 LTC3880 系列数字电源系统管理 DC/DC 控制器进行多相运作而设计。通过将其自身与主控制器级联，该器件可实现一款用于提供非常大电流的小巧和具成本效益的解决方案。一种峰值电流模式架构使 LTC3870 拥有卓越的相位间均流和芯片间均流性能。

由于能够与 LTC3880 系列协调一致地运作，因此 LTC3870 不需要额外的 I2C 地址，而且它还支持所有的可编程特性和故障保护功能。恒定的开关频率可同步至一个取自主控制器的外部时钟 (同步频率范围为 100kHz 至 1MHz)。

• 高功率分布式电源系统
• 电信系统
• 工业应用



• LTC3880 系列相位扩展器支持 LTC3880 / LTC3880-1、LTC3883 / LTC3883-1、LTC3886 和 LTC3887 主控制器
• 可与多颗芯片级联以满足非常大电流应用的需要
• 准确的多相均流
• EXTVCC 能接受 5V 至 14V 输入
• 宽 VIN 范围：4.5V 至 60V
• 宽输出电压范围：0.5V 至 14V
• 宽 SYNC 频率范围：100kHz 至 1MHz
• 可通过引脚进行设置的 CCM / DCM 操作
• 可通过引脚进行设置的相移控制
• 强大的集成型 N 沟道 MOSFET 栅极驱动器

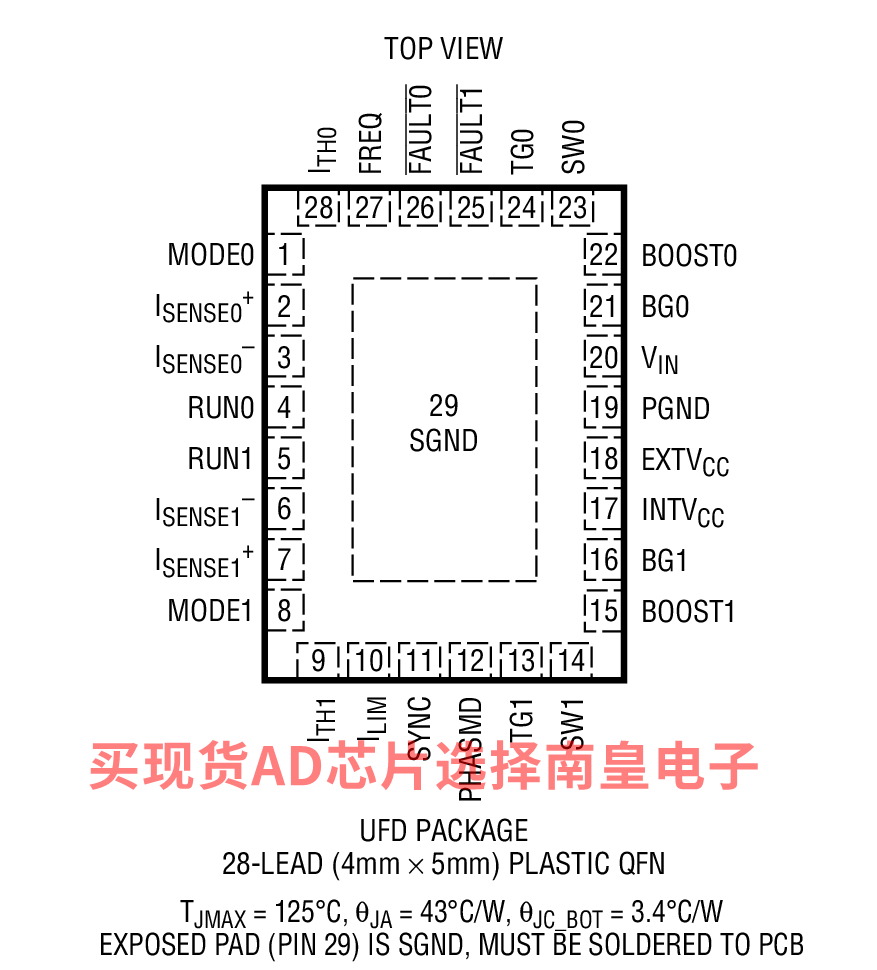

• 采用 28 引脚 (4mm x 5mm) QFN 封装



LTC3870EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.25（100-499个）；2.65（1000+个）

LTC3870EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.25（100-499个）；2.65（1000+个）

LTC3870IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.44（100-499个）；2.85（1000+个）

LTC3870IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.44（100-499个）；2.85（1000+个）

DC2155A-B：LTC3886UKG/LTC3870UFD演示板(RSENSE) | 4相单输出PMBus降压器件，18V≤VIN≤54V，VOUT=12V（48A，150kHz）

演示电路2155A提供两种配置。DC2155A-A是一款双路输出同步降压转换器，内置双相电流模式控制器LTC3886。DC2155A-B是一款单路输出同步降压转换器，采用四种相位工作：两种来自LTC3886，两种来自LTC3870相位扩展器。两种版本均具有PMBus接口和数字电源系统管理功能。
