LTC3859AL 是一款高性能三输出（降压/升降压）同步 DC/DC 开关稳压器控制器，可驱动全部 N 通道功率 MOSFET 级。恒定频率电流模式架构允许高达 850kHz 的可锁相开关频率。LTC3859AL 在 4.5V 至 38V 的宽输入电源范围内工作。当偏离升压转换器的输出或其他辅助电源时，LTC3859AL 可在启动后以低至 2.5V 的输入电源电压运行。

28μA 空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC3859AL 具有针对降压的精确的 0.8V 基准电压、针对升压的 1.2V 基准电压，以及电源正常输出指示器。轻负载时，PLLIN/MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续电感器电流模式操作。

与 LTC2859 和 LTC3859A 相比，LTC3859AL? 是完全引脚兼容，但具有较低的 Burst Mode 操作 IQ （一个通道接通时 28µA）。

静态电流 (Burst Mode) 注意 LTC3859AL 28μA - 一个通道接通，降压型
38μA - 三个通道全部接通 INTVCC 引脚上的?内箝位 LTC3859A 55μA - 一个通道接通，降压型
80μA - 三个通道全部接通 INTVCC 引脚上的?内箝位。对于新设计，我们建议使用 LTC3859AL LTC3859 55μA - 一个通道接通，降压型
80μA - 三个通道全部接通 对于新设计，我们建议使用 LTC3859AL

应用

• 汽车始终开启系统和启停系统
• 电池供电的数字设备
• 分布式直流电源系统
• 多输出升降压应用?

• 低工作 IQ：28μA（一个通道接通）
• 双降压加单升压同步控制器
• 通过低至 2.5V 的冷启动，输出保持稳定
• 宽偏置输入电压范围：4.5V 至 38V
• 降压型输出电压范围：0.8V ≤ VOUT ≤ 24V
• 升压输出电压高达 60V
• RSENSE 或 DCR 电流检测
• 适用于升压同步 MOSFET 的 100% 占空比，即使在 Burst Mode 操作时

• 可锁相频率（75 kHz 至 850kHz）
• 可编程固定频率（50 kHz 至 900kHz）
• 轻负载时可选择连续、脉冲跳跃或低纹波 Burst Mode 操作
• 极低降压工作压差：99% 占空比
• 可调输出电压软启动或跟踪
• 低关断 IQ：10μA

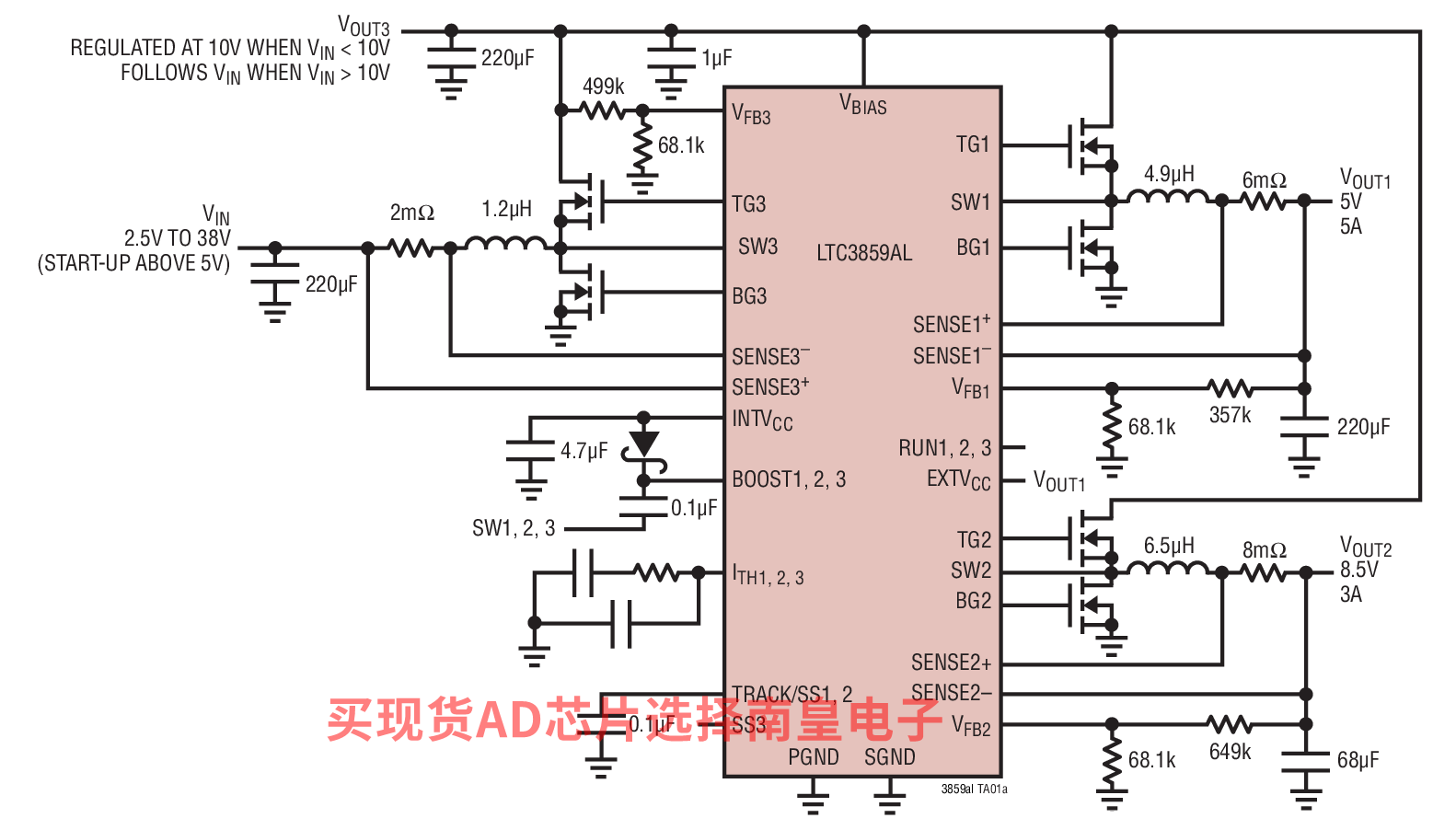

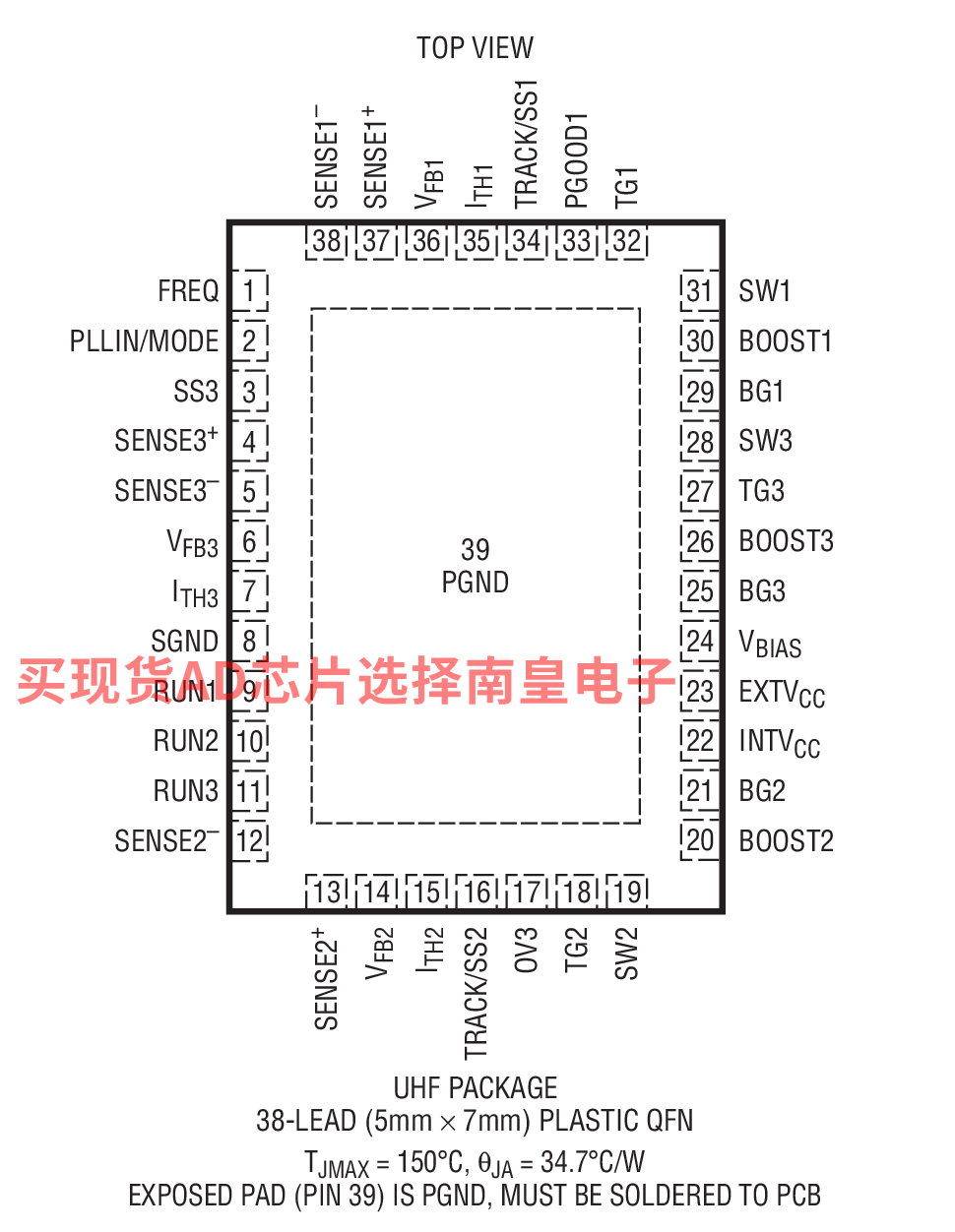

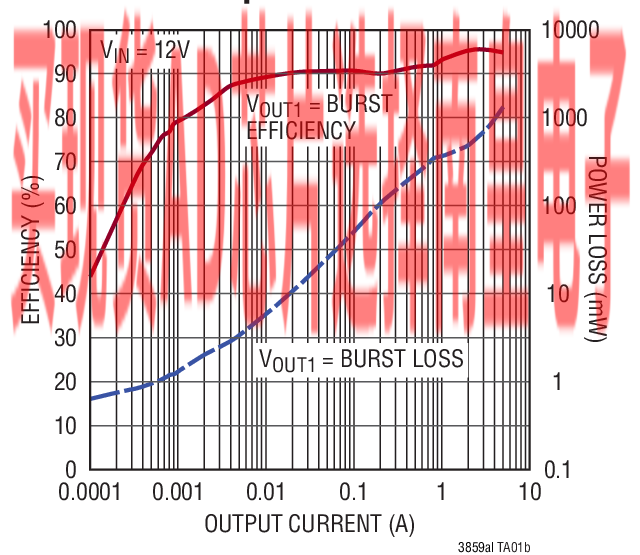

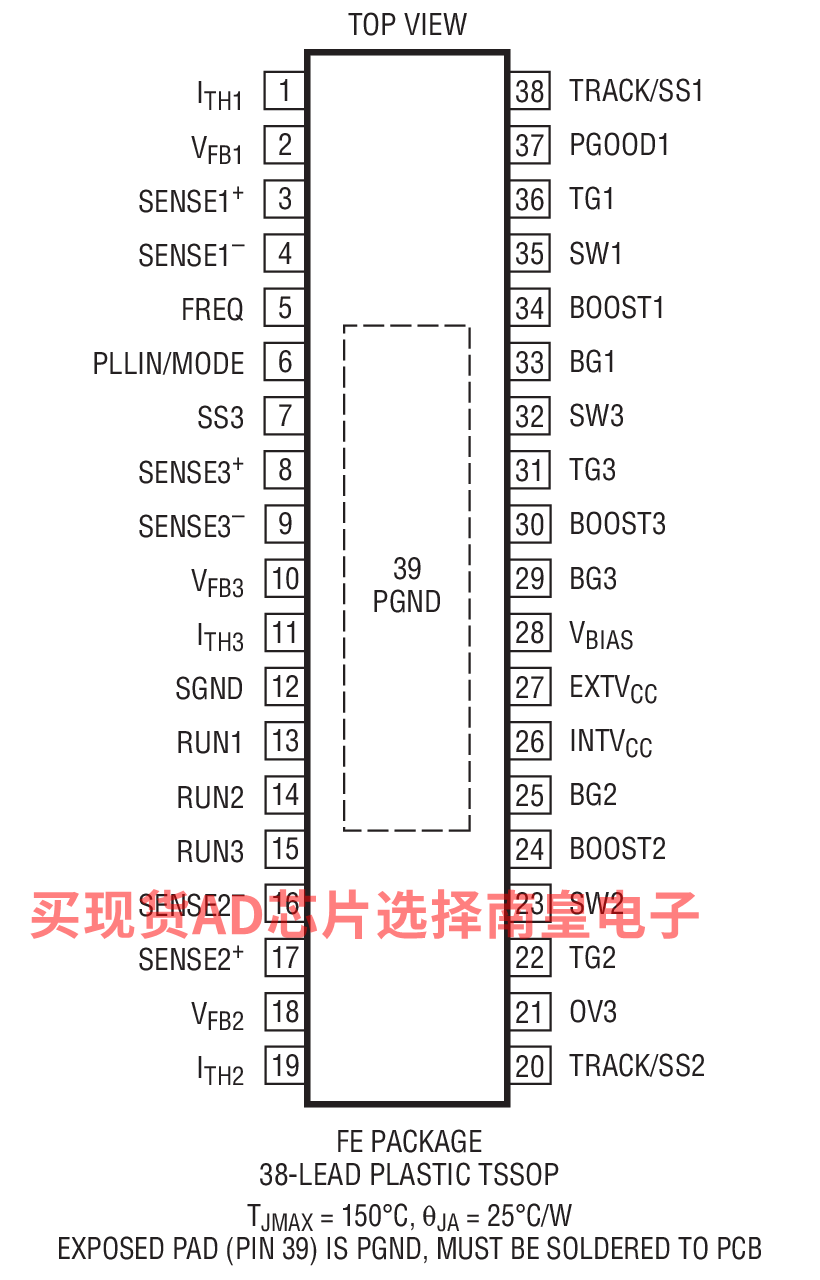

• 小型 38 引脚 5mm × 7mm QFN 和 TSSOP 封装

LTC3859ALEFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.16（100-499个）；5.05（1000+个）

LTC3859ALEFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.16（100-499个）；5.05（1000+个）

LTC3859ALEUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：5.92（100-499个）；4.85（1000+个）

LTC3859ALEUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.92（100-499个）；4.85（1000+个）

LTC3859ALHFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：7.26（100-499个）；5.95（1000+个）

LTC3859ALHFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：7.26（100-499个）；5.95（1000+个）

LTC3859ALHUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 150C，AD官网报价：7.03（100-499个）；5.76（1000+个）

LTC3859ALHUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：7.03（100-499个）；5.76（1000+个）

LTC3859ALIFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.86（100-499个）；5.63（1000+个）

LTC3859ALIFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.86（100-499个）；5.63（1000+个）

LTC3859ALIUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：6.63（100-499个）；5.43（1000+个）

LTC3859ALIUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.63（100-499个）；5.43（1000+个）

LTC3859ALMPFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：18.3（100-499个）；15.08（1000+个）

LTC3859ALMPFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-55 to 150C，AD官网报价：18.3（100-499个）；15.08（1000+个）

LTC3859ALMPUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-55 to 150C，AD官网报价：17.67（100-499个）；14.56（1000+个）

LTC3859ALMPUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：17.67（100-499个）；14.56（1000+个）

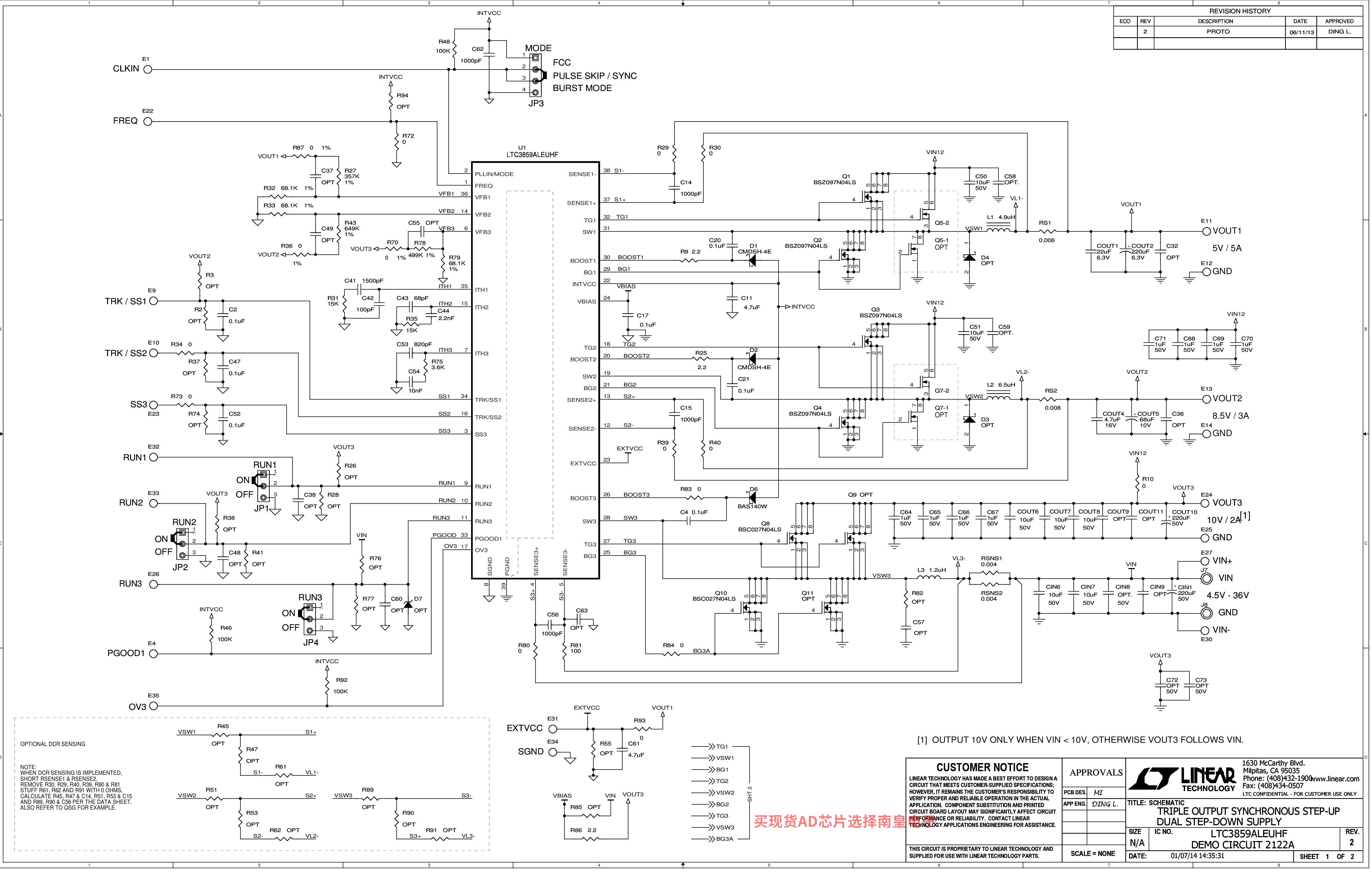

DC2122A：LTC3859ALEUHF 演示板 | 4.5V ≤ VIN ≤ 36V； VOUT1:5V （5A时），VOUT2：8.5V （3A时），VOUT3：10V （7A时）

演示电路 2122A 是一款采用 LTC3859AL 的三输出同步升压/双输出降压电源。该演示电路针对由 10V/7A 升压输出供电的两个降压输出（5V/5A、8.5V/3A）设计。得益于此，降压输出能够在从 4.5V 到 36V 的宽输入电压范围内保持稳压，适合于汽车或其他由电池供电的应用。而且，演示电路采用了嵌入式布局，即主降压电路组件插入一个面积为 0.75 x 1.5 英寸区域内，而主升压电路的区域为 0.75 x 1.75 英寸。LTC3859AL 的封装形式为带裸露焊盘的 38 引脚 QFN 封装。
