LTC3815 是一款高效率、6A 单片式同步降压型稳压器，其采用一种可锁相的受控导通时间、电流模式架构。可利用单个外部电阻器或一个外部电压基准通过基准输入 (REF) 引脚把输出电压设置在 0.4V 和 VIN 的 72% 之间。输出电压可通过一个符合 PMBus 标准的串行接口以 0.1% 的分辨率进行高达 ±25% 的裕度增 / 减调节。另外，该串行接口还可用于读回故障状态以及时间平均 (~4ms) 和峰值输入 / 输出电流、输入 / 输出电压及温度。系统配置和监视得到了 LTpowerPlay 开发系统的支持。

该架构提供了极快的瞬态响应，并允许器件以非常低的导通时间运作 (这是在高开关频率下调节低输出电压所必需的)。工作频率可利用一个外部电阻器设置在 400kHz 至 3MHz 之间，或者，对于那些对噪声敏感应用，其可在相同的频率范围内同步至一个外部时钟。工作电源电压范围为 2.25V 至 5.5V，从而使其适合于采用 2.5V、3.3V 或 5V 电源轨或锂离子电池供电运作。

• 智能型高效率电源转换
• ASIC / FPGA / 处理器电源
• 分布式电源系统
• 负载点电源转换

• 2.25V 至 5.5V 输入电压范围
• 在整个温度范围内提供 ±1% 的总输出电压准确度 (在 VIN = 3.3V 或 5V)
• 可利用单个电阻器来设置输出电压
• 符合 PMBus 标准的串行接口：

  • 可编程输出电压裕度调节：高达 ±25% 的 VOUT 范围和 0.1% 的分辨率
  • 平均和峰值温度、电流和电压的回读 (25Hz 刷新速率)
  • 故障状态
• 高达 3MHz 的可锁相固定频率
• 小于 1ms 的上电时间
• 集成型 13 位 ADC
• 任选的外部基准输入
• 可通过引脚选择的输出电压快速裕度调节
• 电源良好标记以及引脚可编程门限和滤波器延迟
• 差分输出电压远端采样
• 主控器停机模式：<1μA 电源电流
• 用于两相操作的时钟输出 (12A 输出电流)

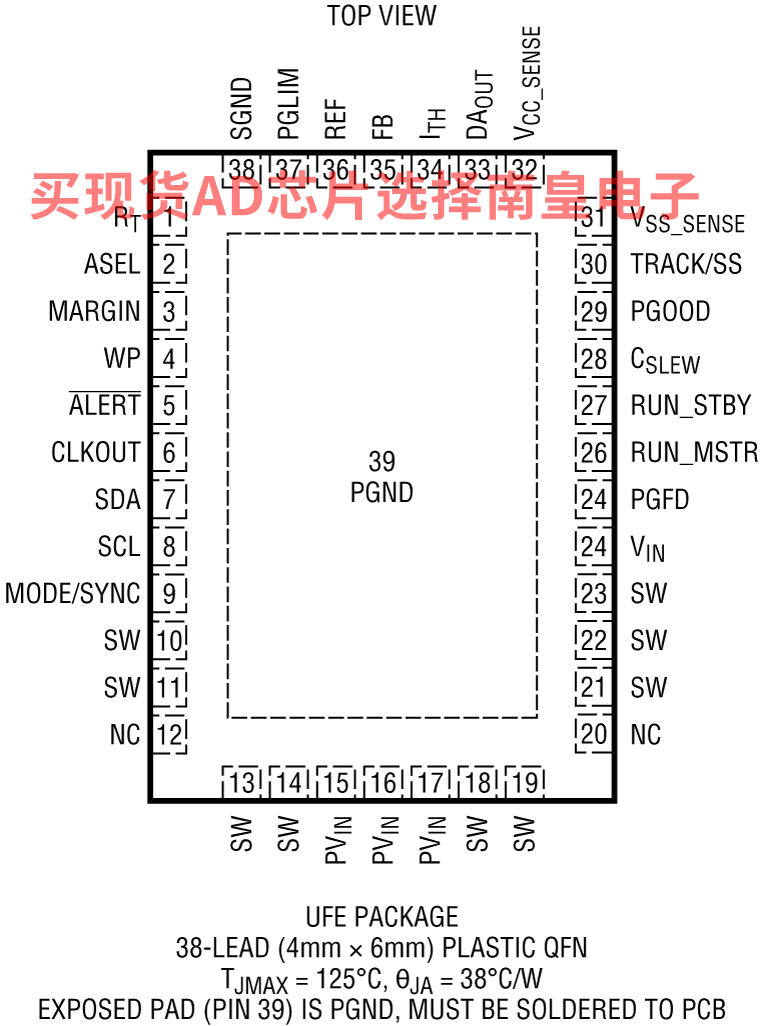

• 采用耐热性能增强型 38 引脚 4mm x 6mm QFN 封装



LTC3815EUFE#PBF，封装：38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.36（100-499个）；5.25（1000+个）

LTC3815EUFE#TRPBF，封装：38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.36（100-499个）；5.25（1000+个）

LTC3815IUFE#PBF，封装：38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.99（100-499个）；5.76（1000+个）

LTC3815IUFE#TRPBF，封装：38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.99（100-499个）；5.76（1000+个）

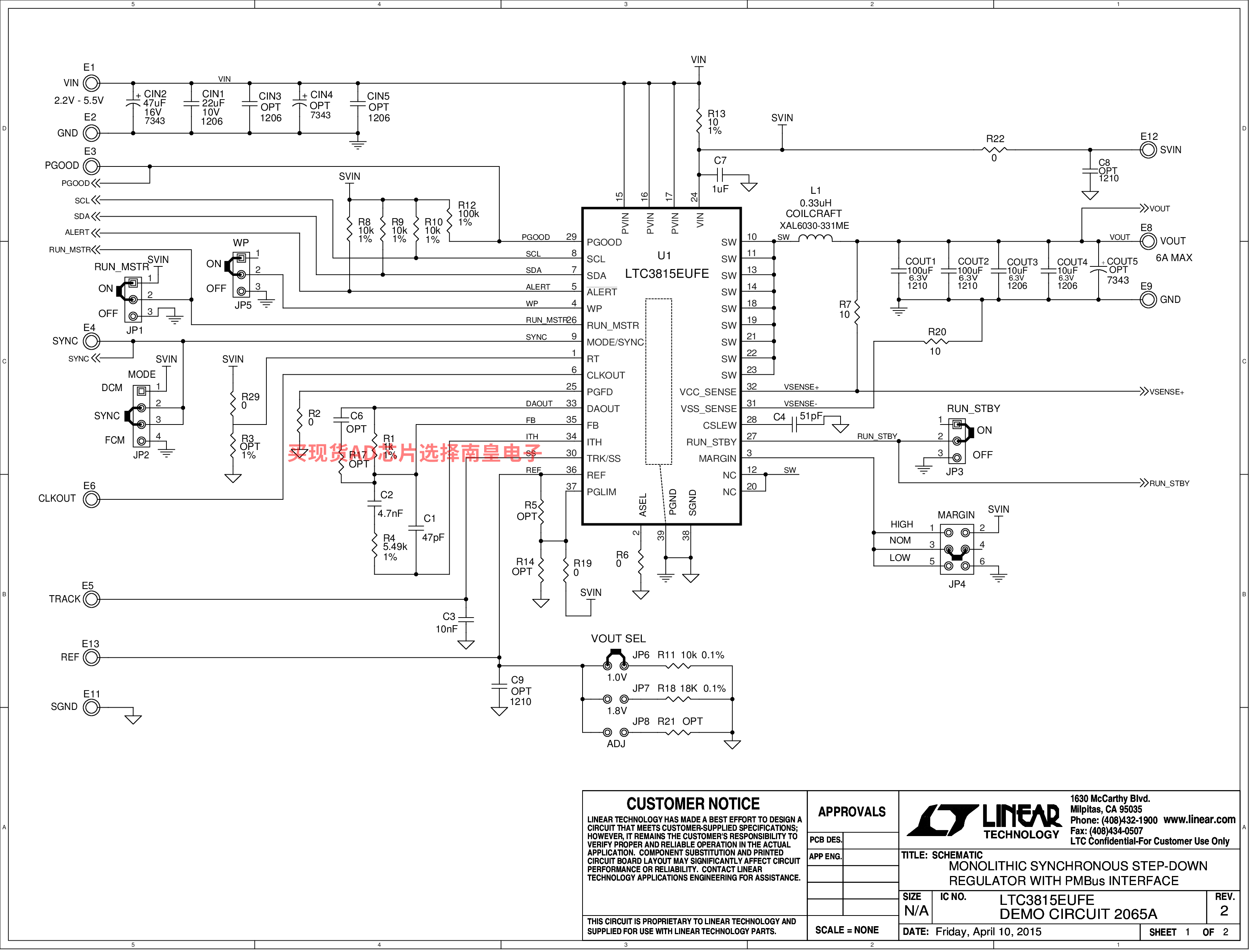

DC2065A：LTC3815EUFE Demo Board | PMBus Buck, 2.25V ≤ VIN ≤ 5.5V; VOUT Range: 0.4V to 0.72VIN @ 6A

演示电路2065A是一款同步降压转换器，采用具有电源系统管理的6A单芯片降压型稳压器LTC3815EUFE。LTC3815具有PMBus兼容串行接口和功能，比如可编程输出电压余量微调、温度监控、电流和电压回读以及故障状态等。
