LTC3675的基本参数

制造厂商：AD
产品类别：LED 驱动器 IC
技术类目：数字可编程稳压器
功能描述：7 通道、可配置高功率 PMIC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC3675的产品详情：

LTC3675 / LTC3675-1 是一款数字可编程、高效率、多输出电源和两串 LED 驱动器 IC，专为高功率单节锂离子 / 锂聚合物电池应用而优化。DC/DC 包括 4 个同步降压型转换器 (1A / 1A / 500mA / 500mA)、1 个同步升压型 DC/DC (1A) 和 1 个降压-升压型 DC/DC (1A)，均由一个 2.7V 至 5.5V 输入来供电。40V LED 驱动器能够调节流过两串 LED (每串各含多达 10 个 LED) 的高达 25mA 的电流。LED 驱动器也可被配置成一个通用的高电压升压型转换器。

DC/DC 使能、输出电压、开关转换速率和操作模式均可通过 I2C 单独设置，或利用简单的 I/O 和上电默认在单一模式中使用。降压型 DC/DC 可以单独使用，也可并联起来使用，以与一个共用电感器一起提供较高的输出电流。LED 使能、60dB 亮度控制和灰度增减采用 I2C 来设置。低 VIN 和高芯片温度的警报级别也可以通过 I2C 进行设置，并利用一个可屏蔽的中断输出来监视 DC/DC 和系统故障。

按钮 ON / OFF / 复位控制和一个上电复位输出提供了灵活性及可靠的上电排序。LTC3675 / LTC3675-1 采用扁平 (高度仅 0.75mm)、耐热性能增强型 44 引脚 4mm x 7mm QFN 封装。

应用

高功率 (5W 至 10W) 单节锂离子 / 锂聚合物电池应用
便携式工业应用、手持式终端、便携式仪器
多输出低电压电源

LTC3675的优势和特点：

4 个单片式、同步降压型 DC/DC (1A / 1A / 500mA / 500mA)
可以把降压型 DC/DC 并联起来，以与单个电感器一道提供高达 2x 电流
独立的 1A 升压和 1A 降压-升压型 DC/DC
两串 I2C 控制型 40V LED 驱动器
可通过 I2C 来设置所有 DC/DC 输出电压、操作模式和开关节点转换速率
DC/DC、LED 驱动器、故障状态的 I2C 回读
I2C 从地址选项: LTC3675 = 0001001X， LTC3675-1 = 0110100X
可屏蔽的中断以用于报告 DC/DC、VIN 和芯片温度故障
按钮 ON / OFF / 复位
始终保持接通的 25mA LDO
低静态电流：16μA (所有的 DC/DC 均关断)

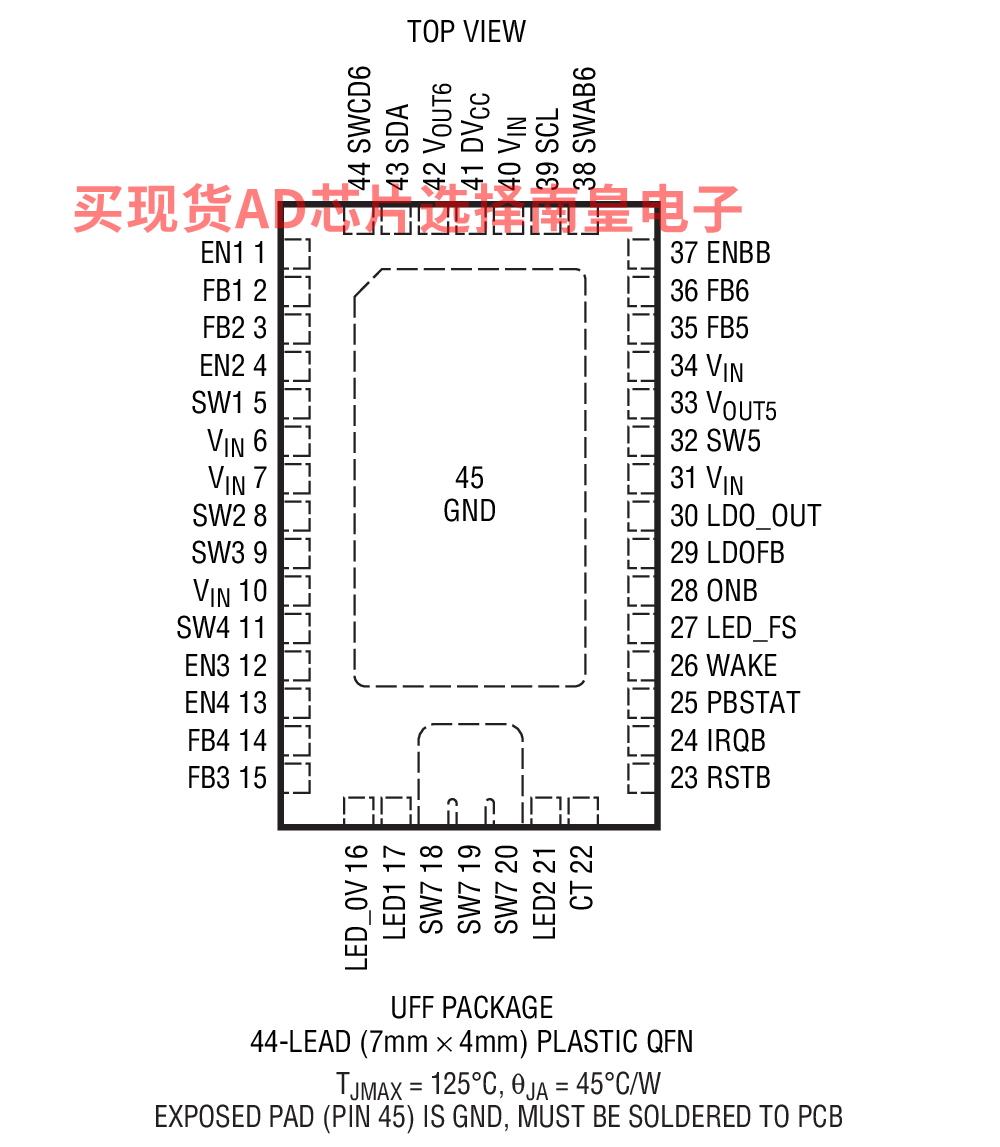

4mm x 7mm x 0.75mm 44 引脚 QFN 封装

LTC3675具体的完整产品型号参数及价格（美元）：

LTC3675EUFF#PBF，封装：44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：6.85（100-499个）；5.62（1000+个）

LTC3675EUFF#TRPBF，封装：44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.85（100-499个）；5.62（1000+个）

LTC3675EUFF-1#PBF，封装：44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：6.85（100-499个）；5.62（1000+个）

LTC3675EUFF-1#TRPBF，封装：44-Lead QFN (4mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.85（100-499个）；5.62（1000+个）

LTC3675的评估套件：

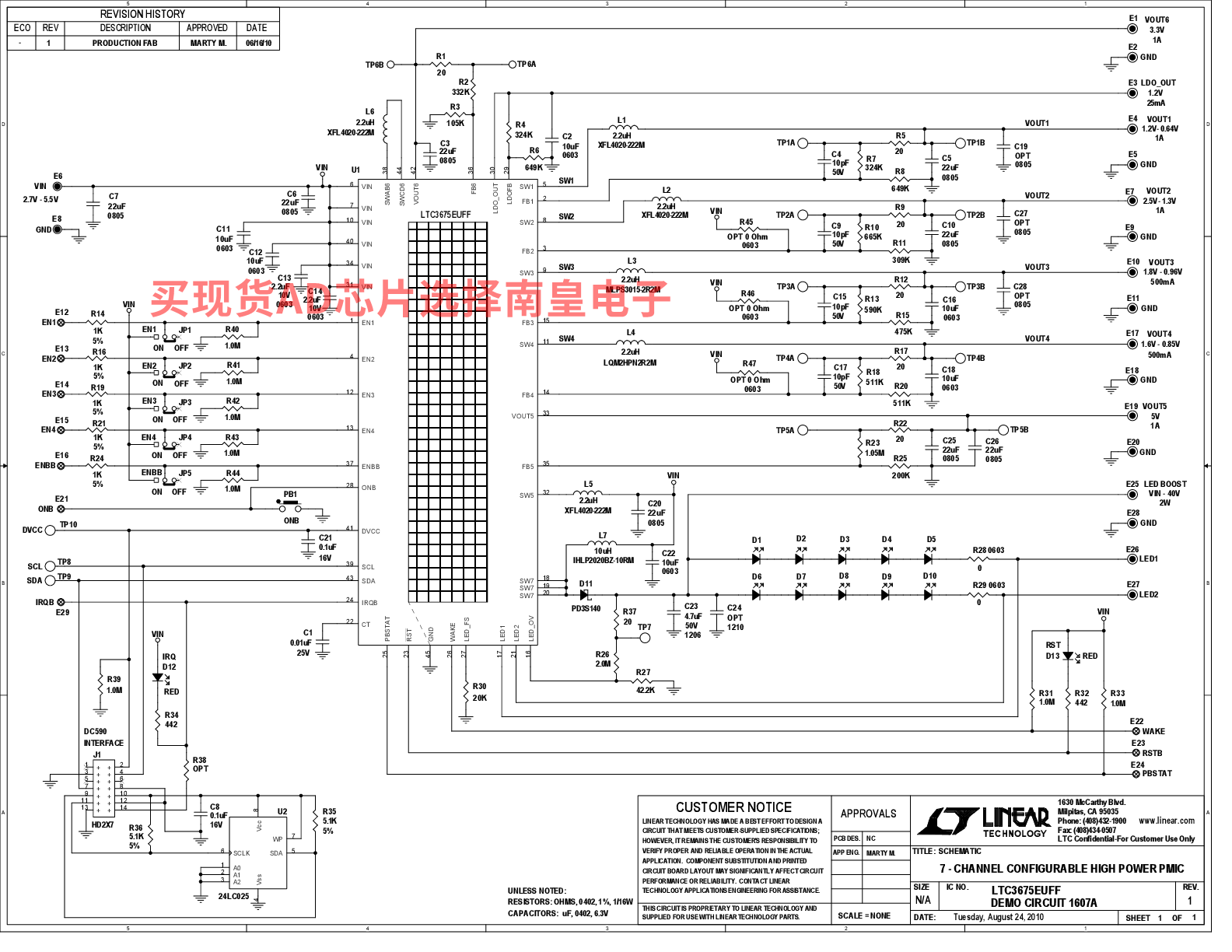

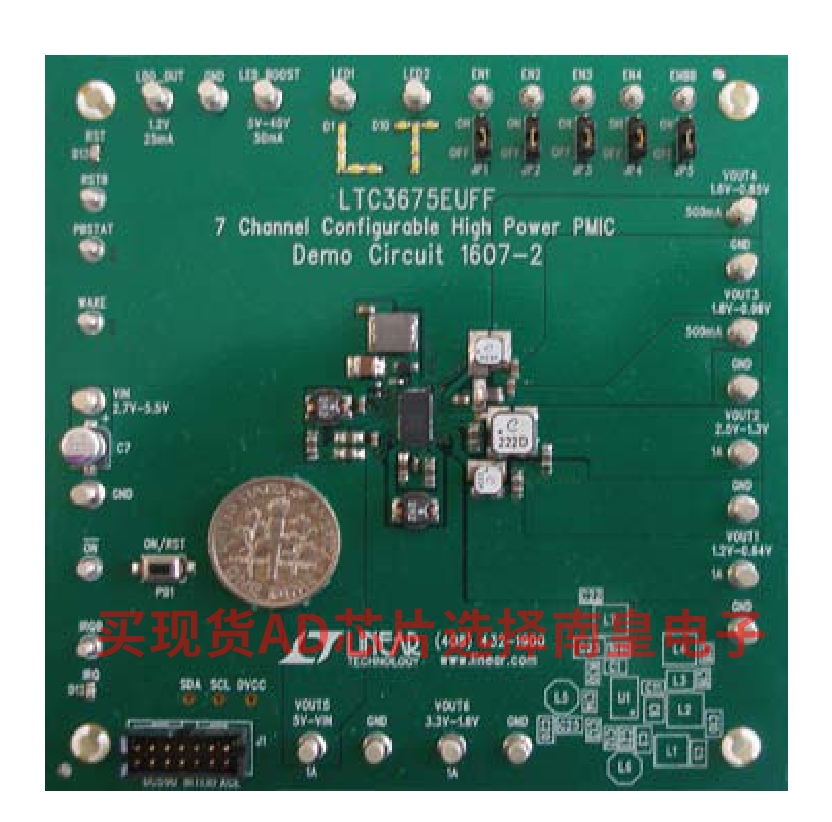

DC1607A：LTC3675EUFF Demo Board | 7-Output PMIC, 2.7V ≤ VIN ≤ 5.5V, Programmable Outputs

Demonstration circuit 1607 is a multioutput power supply with a pushbutton controller and a dual string LED driver featuring the LTC3675. The LTC3675 operates from a 2.7V to 5.5V input voltage range and has four synchronous buck regulators (1A × 2, 0.5A × 2), a buck-boost regulator (1A), a boost regulator (1A power switch), plus an always-on LDO regulator. The buck regulators may be combined together to create a higher power buck regulator with a single inductor.

The LED boost driver can drive two strings of up to 10 LEDs at up to 25mA each, two strings of 5 LEDs at up to 50mA each, or be configured as a fixed high voltage boost regulator.

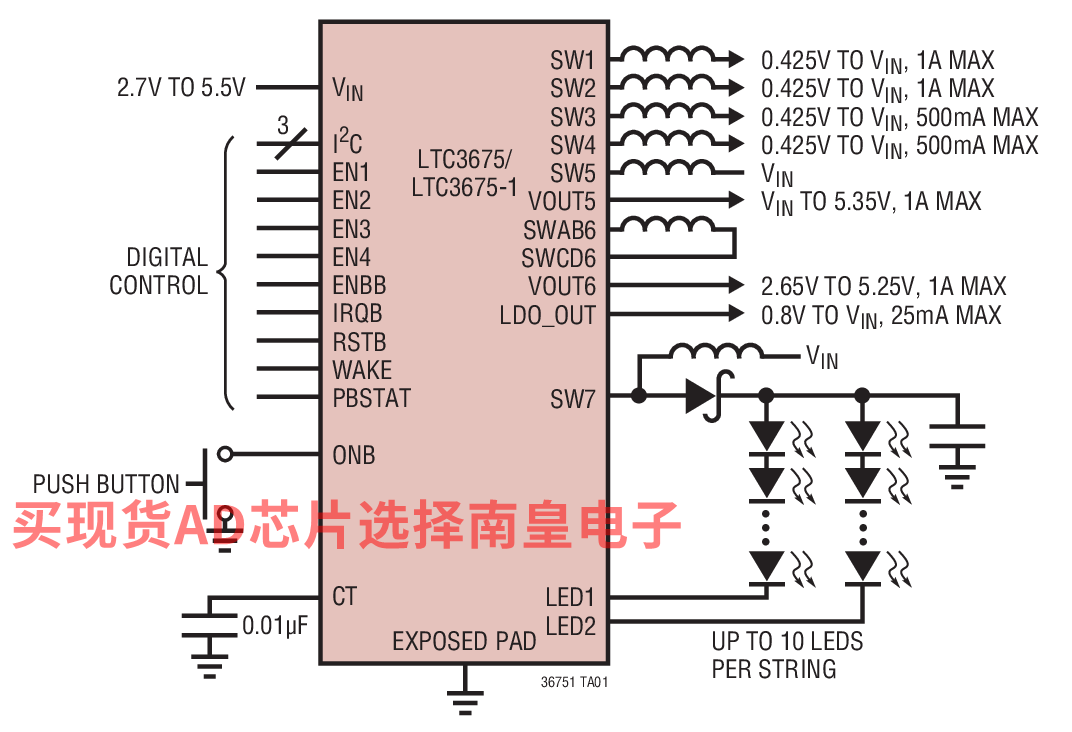

LTC3675的电路图解：

LTC3675的评估套件：
