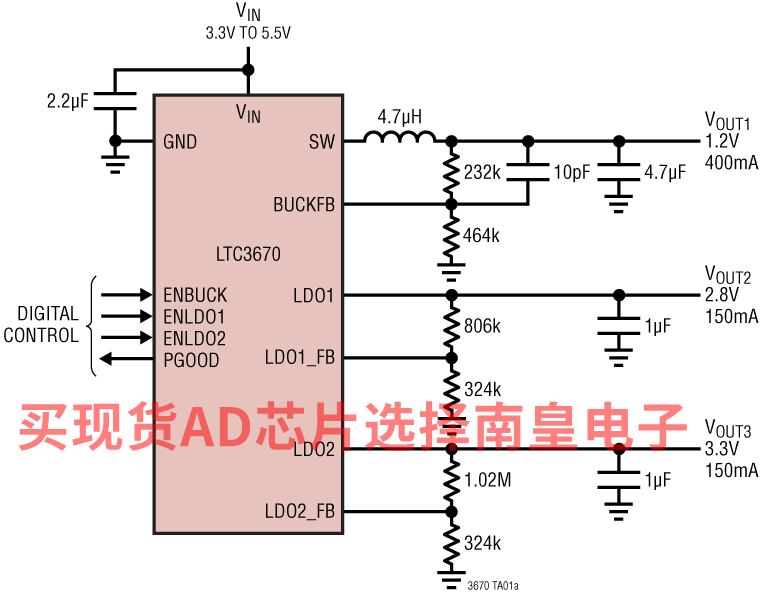

LTC3670 是一款三路电源，包括一个 400mA 同步降压型稳压器和两个 150mA 低压差线性稳压器 (LDO)。2.5V 至 5.5V 的输入电源范围特别适合于单节锂离子电池和锂离子/锂聚合物电池应用，以及从 3V、3.3V 或 5V 电压轨为低电压 ASIC 和 SoC 供电。已调输出电压通过外部电阻器来设置。每个输出都具有其自己的使能引脚，旨在实现更大的灵活性。

400mA 降压型稳压器具有 2.25MHz 的恒定工作频率，因而允许使用表面贴装型电感器和电容器。突发模式操作在轻负载和无负载条件下保持了高效率。内部控制环路补偿简化了应用设计。

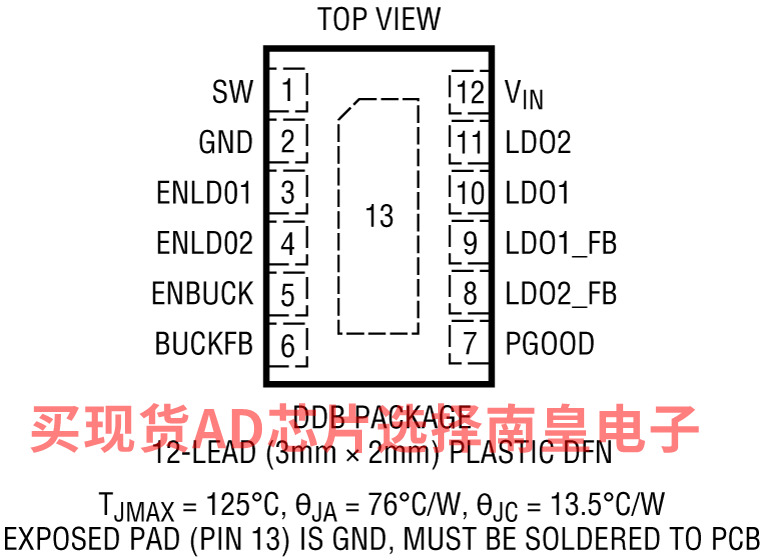

LTC3670 采用扁平 (高度仅为 0.75mm)、3mm x 2mm 12 引脚 DFN 封装。

应用

• 手持式产品
• 便携式仪器
• 单节锂离子/锂聚合物电池供电型设备
• DMB/DVB-H 多媒体蜂窝电话
• 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC、SoC、CPU 和 RF 芯片组的多电压电源

• 从单个 2.5V 至 5.5V 输入提供三路输出电源
• 在一颗 IC 中集成了 400mA 降压型 DC/DC 和两个 150mA LDO
• 输出可调节到低至 0.8V
• ±2.5% 基准准确度
• 2.25MHz 恒定频率操作
• 用于在轻负载条件下实现高效率的突发模式 (Burst Mode) 操作；IQ = 70μA，所有输出均被使能
• 用于每个输出的独立使能引脚
• 旨在获得卓越的电压和负载瞬态响应的电流模式操作
• 用于每个输出的内部软起动
• 纤巧型 12 引脚 3mm x 2mm x 0.75mm DFN 封装

LTC3670EDDB#TRMPBF，封装：12-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.61（100-499个）；2.2（1000+个）

LTC3670EDDB#TRPBF，封装：12-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.61（100-499个）；2.2（1000+个）

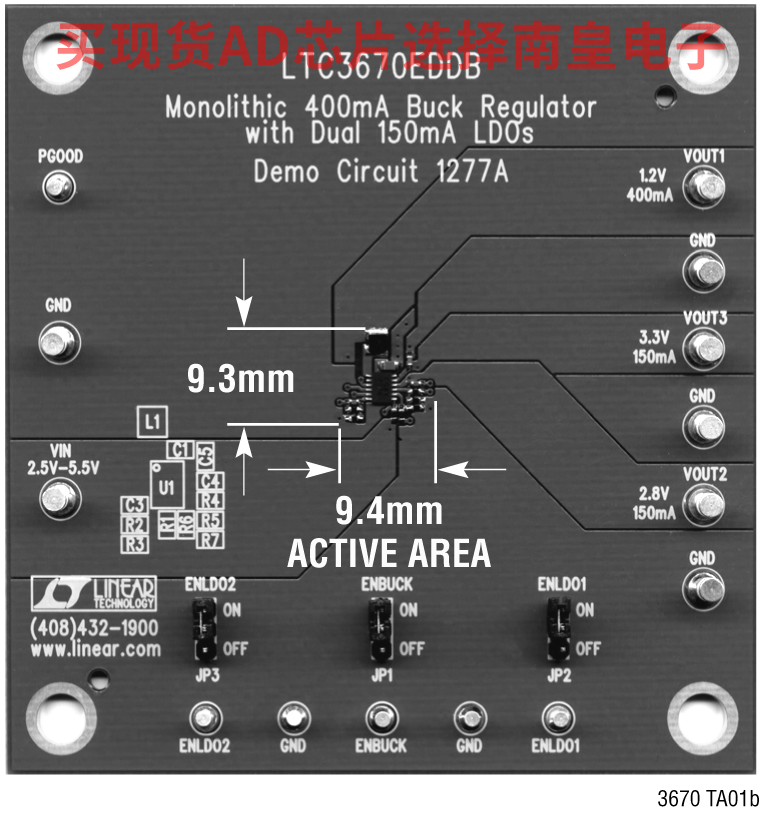

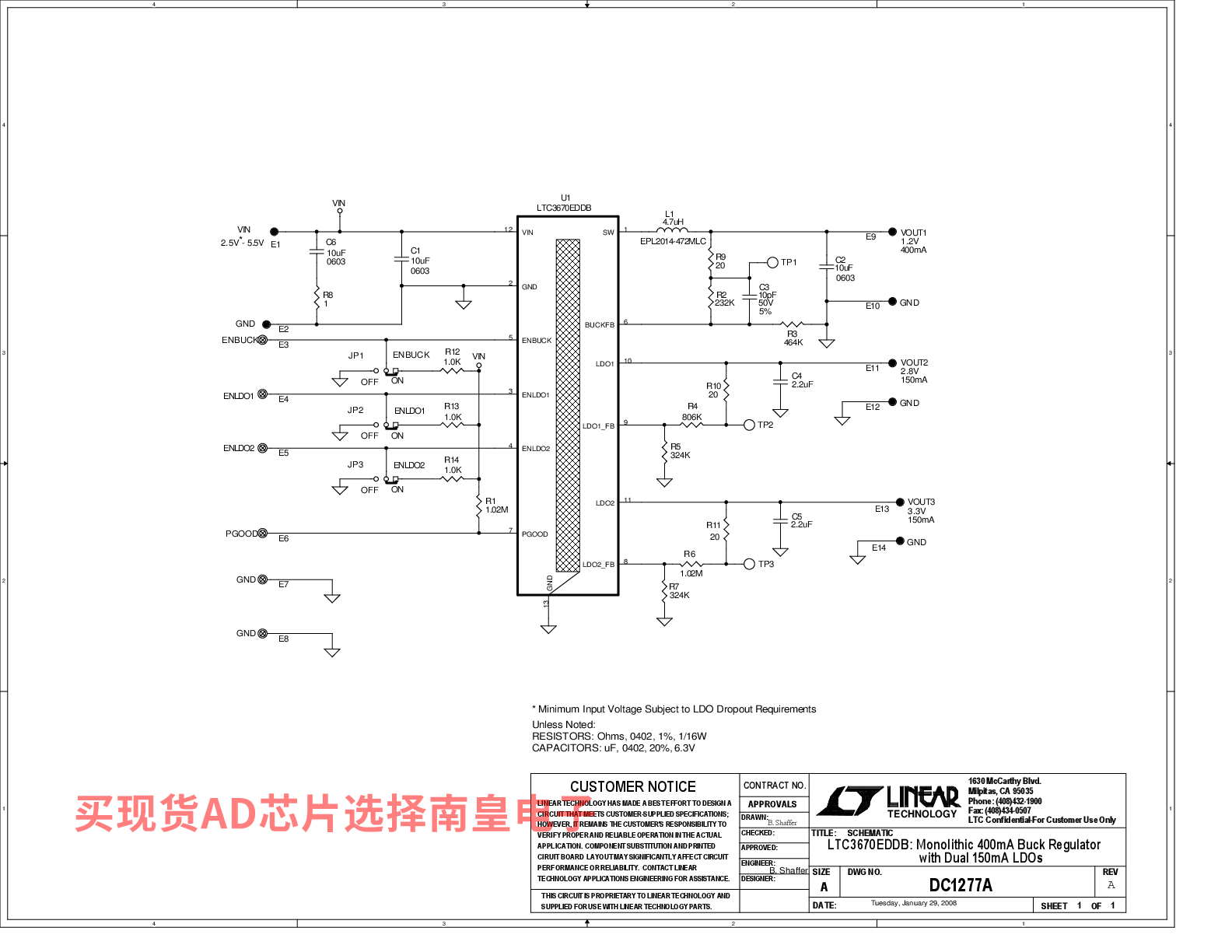

DC1277A：LTC3670EDDB Demo Board | 2.25MHz, Buck Plus Two 150mA LDOs, 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 1.2V @ 400mA, VOUT2 = 2.8V @ 150mA, VOUT3 = 3.3V @ 150mA

演示电路1277A是一款演示板，内置三路电源LTC3670，包括一个400mA同步降压稳压器和两个150mA低压差线性稳压器(LDO).输入电源范围为2.5V至5.5V，提供1.2V (400mA)、2.8V (150mA)和3.3V (150mA)电压。LDO的输出电压调节受到基于电源电压的压差要求的影响。
